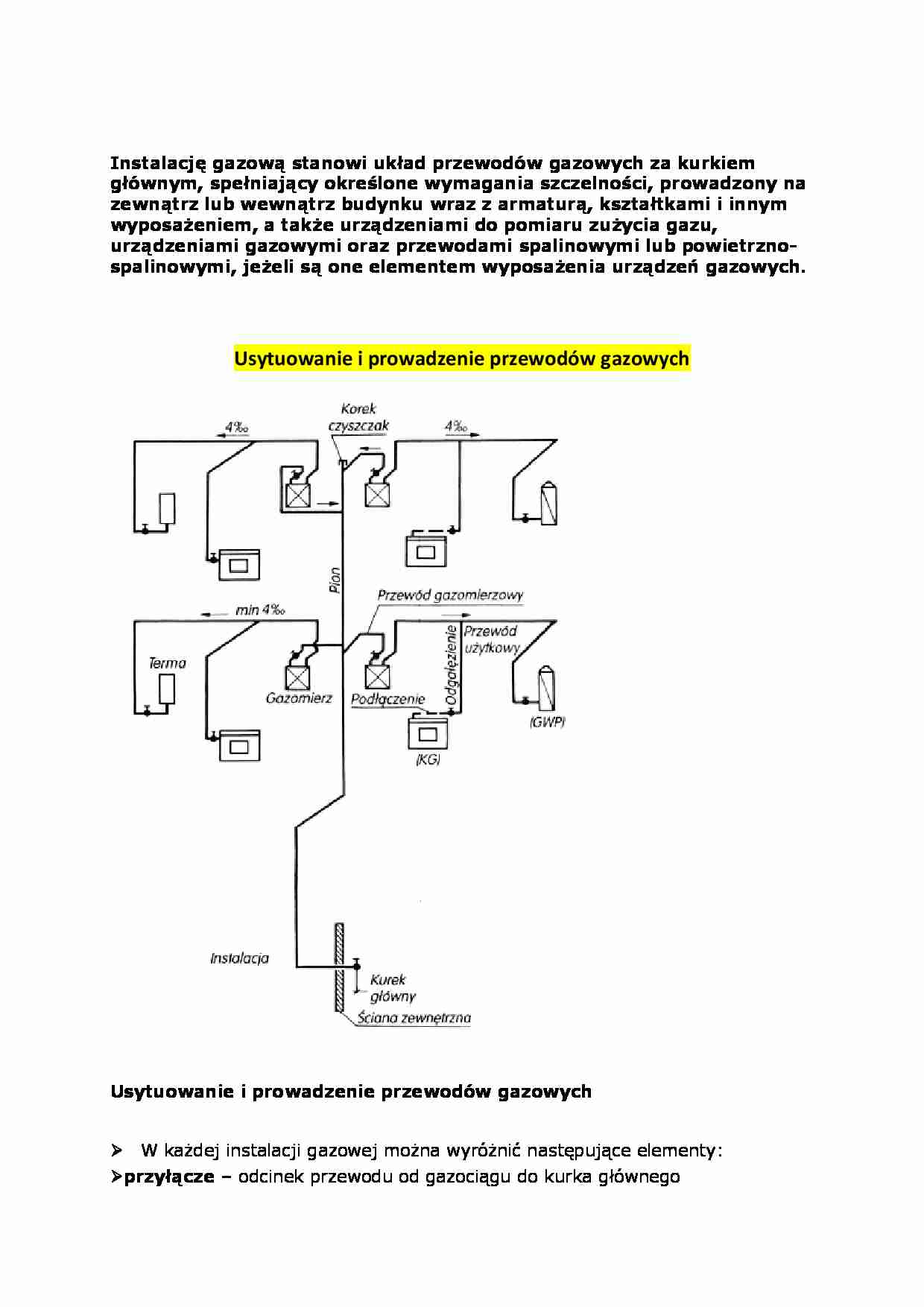

Instalację gazową stanowi układ przewodów gazowych za kurkiem głównym, spełniający określone wymagania szczelności, prowadzony na zewnątrz lub wewnątrz budynku wraz z armaturą, kształtkami i innym wyposażeniem, a także urządzeniami do pomiaru zużycia gazu, urządzeniami gazowymi oraz przewodami spalinowymi lub powietrzno- spalinowymi, jeżeli są one elementem wyposażenia urządzeń gazowych. Usytuowanie i prowadzenie przewodów gazowych Usytuowanie i prowadzenie przewodów gazowych W każdej instalacji gazowej można wyróżnić następujące elementy: przyłącze – odcinek przewodu od gazociągu do kurka głównego kurek główny – usytuowany w szafce naściennej dopływ rozdzielczy – odcinek poziomy między kurkiem głównym a pionem pion – pionowy odcinek przewodu dostarczający gaz na poszczególne kondygnacje przewody użytkowe – od pionu lub gazomierza do urządzeń gazowych Wszystkie piony i każdy przewód doprowadzający gaz do gazomierzy i urządzeń gazowych powinien być wyposażony w kurek odcinający kulowy. Obecnie przy zasilaniu dużych budynków mieszkalnych przyłącze gazowe wykonuje się oddzielnie dla każdej klatki schodowej. Rury gazowej prowadzone po ścianach powinny być mocowane za pomocą specjalnych uchwytów. Nie mogą być mocowane do innych przewodów, ani stanowić dla nich wsporników. Odległości pomiędzy zamocowaniami przewodów gazowych do ściany zależą głównie od średnicy przewodu oraz rodzaju materiału, z jakiego jest on wykonany. Przyjmuje się na ogół że odległości te wynoszą około 1,5 m. Dla dłuższych, prostych odcinków odległość ta może być zwiększona do 3 m. Pion powinien być zakończony na górze czyszczakiem, a na dole odwadniaczem (od tego przepisu odchodzi się ze względu na niebezpieczeństwo rozkręcenia go przez lekkomyślne osoby). Zarówno czyszczak, jak i odwadniacz to elementy zakończone korkiem. Przewody gazowe muszą mieć spadek co najmniej 4 ‰, czyli 4 mm na 1 m w kierunku przepływu gazu do odwadniaczy lub aparatów gazowych, z wyjątkiem gazomierza, gdzie spadek jest w kierunku pionu, a z drugiej strony – w kierunku przewodów użytkowych. Usytuowanie i prowadzenie przewodów gazowych Nieszczelność przewodów instalacji gazowej stanowi największe zagrożenie dla użytkowników z porównaniu z innymi instalacjami, w które jest na ogół
(…)
… konserwacyjnych lub naprawczych
Jeżeli gaz ma gęstość mniejszą niż gęstość powietrza, wówczas przewody
gazowe muszą być lokalizowane powyżej wszystkich przewodów innych instalacji
w danym pomieszczeniu
Gdy rozprowadzany gaz jest cięższy od powietrza, przewody gazowe należy
lokalizować poniżej przewodów elektrycznych, telekomunikacyjnych, urządzeń
iskrzących itp. oraz powyżej pozostałych przewodów…
… nie ma
większego wpływu na wykonywanie prac konserwacyjnych lub naprawczych
Jeżeli gaz ma gęstość mniejszą niż gęstość powietrza, wówczas przewody
gazowe muszą być lokalizowane powyżej wszystkich przewodów innych instalacji
w danym pomieszczeniu
Gdy rozprowadzany gaz jest cięższy od powietrza, przewody gazowe należy
lokalizować poniżej przewodów elektrycznych, telekomunikacyjnych, urządzeń
iskrzących itp…
