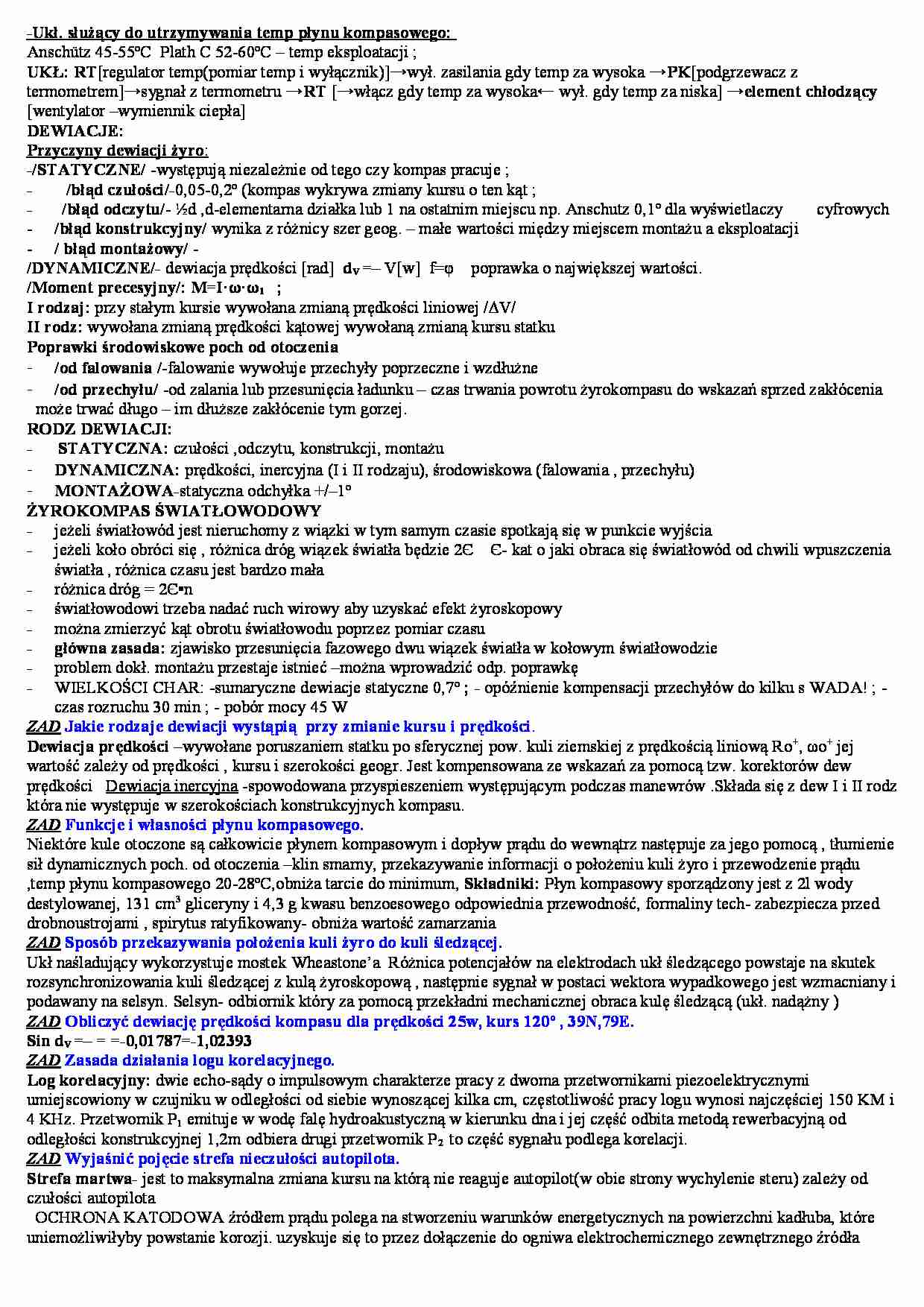

-Ukł. służący do utrzymywania temp płynu kompasowego: Anschütz 45-55ºC Plath C 52-60ºC – temp eksploatacji ; UKŁ: RT [regulator temp(pomiar temp i wyłącznik)]→wył. zasilania gdy temp za wysoka → PK [podgrzewacz z termometrem]→sygnał z termometru → RT [→włącz gdy temp za wysoka← wył. gdy temp za niska] → element chłodzący [wentylator –wymiennik ciepła] DEWIACJE: Przyczyny dewiacji żyro : -/STATYCZNE/ -występują niezależnie od tego czy kompas pracuje ; - /błąd czułości/- 0,05-0,2º (kompas wykrywa zmiany kursu o ten kąt ; - /błąd odczytu/ - ½d ,d-elementarna działka lub 1 na ostatnim miejscu np. Anschutz 0,1º dla wyświetlaczy cyfrowych - /błąd konstrukcyjny/ wynika z różnicy szer geog. – małe wartości między miejscem montażu a eksploatacji - / błąd montażowy/ - /DYNAMICZNE/- dewiacja prędkości [rad] dV =– V[w] f=φ poprawka o największej wartości. /Moment precesyjny/: M=I·ω·ω1 ; I rodzaj: przy stałym kursie wywołana zmianą prędkości liniowej /∆V/ II rodz: wywołana zmianą prędkości kątowej wywołaną zmianą kursu statku Poprawki środowiskowe poch od otoczenia - /od falowania / -falowanie wywołuje przechyły poprzeczne i wzdłużne - /od przechyłu/ -od zalania lub przesunięcia ładunku – czas trwania powrotu żyrokompasu do wskazań sprzed zakłócenia może trwać długo – im dłuższe zakłócenie tym gorzej. RODZ DEWIACJI: - STATYCZNA: czułości ,odczytu, konstrukcji, montażu - DYNAMICZNA: prędkości, inercyjna (I i II rodzaju), środowiskowa (falowania , przechyłu) - MONTAŻOWA- statyczna odchyłka +/–1º ŻYROKOMPAS ŚWIATŁOWODOWY - jeżeli światłowód jest nieruchomy z wiązki w tym samym czasie spotkają się w punkcie wyjścia - jeżeli koło obróci się , różnica dróg wiązek światła będzie 2Є Є- kat o jaki obraca się światłowód od chwili wpuszczenia światła , różnica czasu jest bardzo mała - różnica dróg = 2Є•n - światłowodowi trzeba nadać ruch wirowy aby uzyskać efekt żyroskopowy - można zmierzyć kąt obrotu światłowodu poprzez pomiar czasu - główna zasada: zjawisko przesunięcia fazowego dwu wiązek światła w kołowym światłowodzie - problem dokł. montażu przestaje istnieć –można wprowadzić odp. poprawkę - WIELKOŚCI CHAR: -sumaryczne dewiacje statyczne 0,7º ; - opóźnienie kompensacji przechyłów do kilku s WADA! ; - czas rozruchu 30 min ; - pobór mocy 45 W ZAD Jakie rodzaje dewiacji wystąpią przy zmianie kursu i prędkości
(…)
… do wewnątrz następuje za jego pomocą , tłumienie
sił dynamicznych poch. od otoczenia –klin smarny, przekazywanie informacji o położeniu kuli żyro i przewodzenie prądu
,temp płynu kompasowego 20-28ºC,obniża tarcie do minimum, Składniki: Płyn kompasowy sporządzony jest z 2l wody
destylowanej, 131 cm3 gliceryny i 4,3 g kwasu benzoesowego odpowiednia przewodność, formaliny tech- zabezpiecza przed
drobnoustrojami…
… – w płaszczyźnie południka rzeczywistego i w
płaszczyźnie horyzontu. Źródłem informacji położenia wskaźnika jest wahadło fizyczne stanowiące element pomiarowy
żyrokompasu Efekt wahadła uzyskuje się w dwojaki sposób , przez zawieszenie w osi x żyroskopu naczyń połączonych ,
częściowo wypełnionych ciecz , stanowiących ukł
balistyczny oraz przez obniżenie środka ciężkości . Pierwszą metodę stosuje się w komp…
… dokładniejsze od mechanicznych. Do pomiaru wykorzystuje się ciśnienie całkowite i statyczne
czyli wielkość ciśnienia dynamicznego mierzonego za pomocą manometru różnicowego
- pomiar tylko dla ruchu do przodu
- konieczność odpowietrzenia
- brak pomiaru na płytkich wodach
- wprowadzenia agresywnej wody pod znacznym ciśnieniem do przyrządu
Należy przestrzegać zasad:
- czy rura nie jest zapchana
- czy styki…
