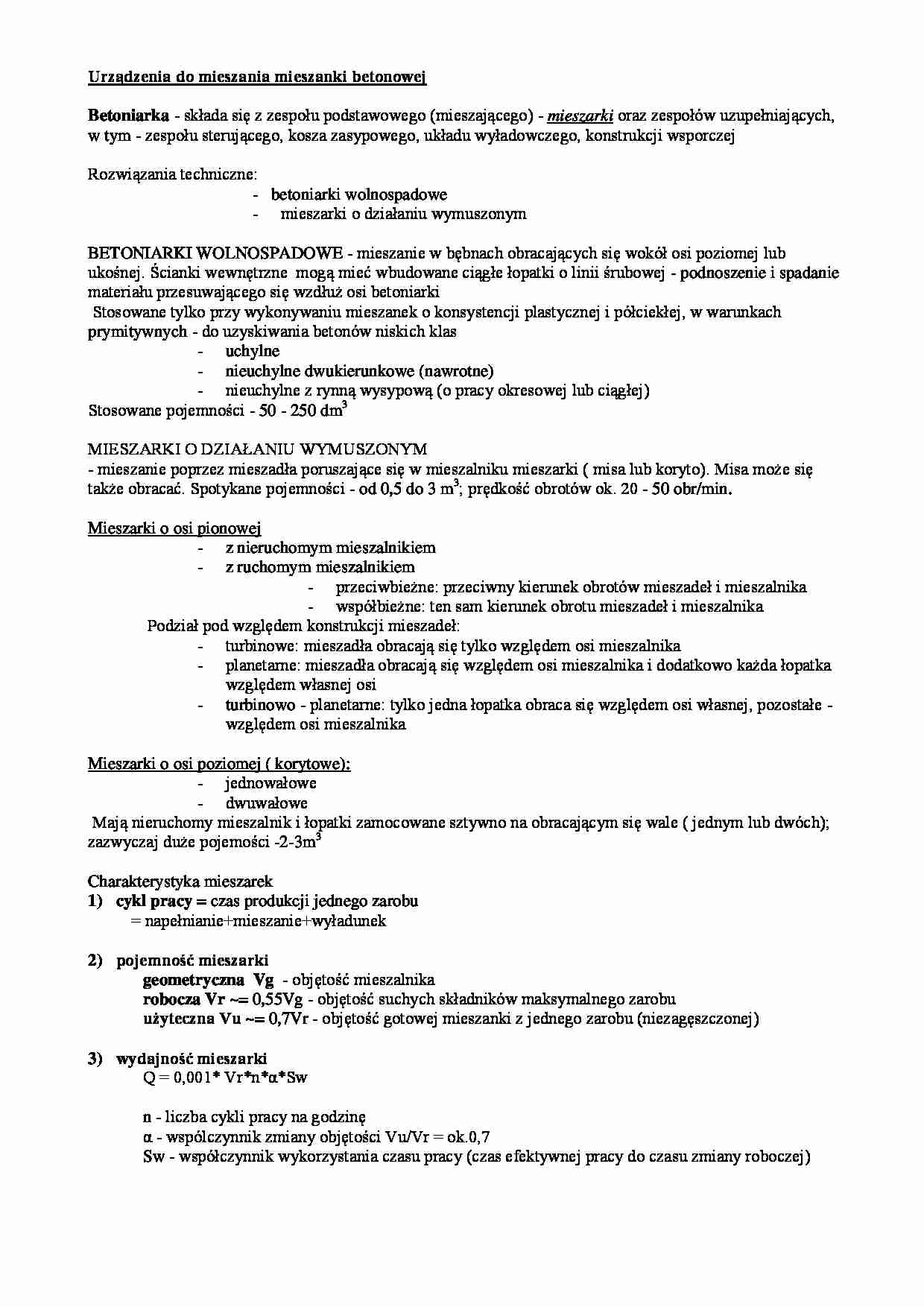

Urządzenia do mieszania mieszanki betonowej - omówienie  - strona 1

Fragment notatki:

Urządzenia do mieszania mieszanki betonowej
Betoniarka - składa się z zespołu podstawowego (mieszającego) - mieszarki oraz zespołów uzupełniających, w tym - zespołu sterującego, kosza zasypowego, układu wyładowczego, konstrukcji wsporczej
Rozwiązania techniczne: - betoniarki wolnospadowe
mieszarki o działaniu wymuszonym
BETONIARKI WOLNOSPADOWE - mieszanie w bębnach obracających się wokół osi poziomej lub ukośnej. Ścianki wewnętrzne mogą mieć wbudowane ciągłe łopatki o linii śrubowej - podnoszenie i spadanie materiału przesuwającego się wzdłuż osi betoniarki
Stosowane tylko przy wykonywaniu mieszanek o konsystencji plastycznej i półciekłej, w warunkach prymitywnych - do uzyskiwania betonów niskich klas
uchylne nieuchylne dwukierunkowe (nawrotne)
nieuchylne z rynną wysypową (o pracy okresowej lub ciągłej)
Stosowane pojemności - 50 - 250 dm3 MIESZARKI O DZIAŁANIU WYMUSZONYM
- mieszanie poprzez mieszadła poruszające się w mieszalniku mieszarki ( misa lub koryto). Misa może się także obracać. Spotykane pojemności - od 0,5 do 3 m3; prędkość obrotów ok. 20 - 50 obr/min. Mieszarki o osi pionowej
z nieruchomym mieszalnikiem
z ruchomym mieszalnikiem
przeciwbieżne: przeciwny kierunek obrotów mieszadeł i mieszalnika
współbieżne: ten sam kierunek obrotu mieszadeł i mieszalnika
Podział pod względem konstrukcji mieszadeł:
turbinowe: mieszadła obracają się tylko względem osi mieszalnika
planetarne: mieszadła obracają się względem osi mieszalnika i dodatkowo każda łopatka względem własnej osi
turbinowo - planetarne: tylko jedna łopatka obraca się względem osi własnej, pozostałe - względem osi mieszalnika
Mieszarki o osi poziomej ( korytowe):
jednowałowe
dwuwałowe
Mają nieruchomy mieszalnik i łopatki zamocowane sztywno na obracającym się wale ( jednym lub dwóch); zazwyczaj duże pojemości -2-3m3 Charakterystyka mieszarek
cykl pracy = czas produkcji jednego zarobu = napełnianie+mieszanie+wyładunek
pojemność mieszarki
geometryczna Vg - objętość mieszalnika robocza Vr ~= 0,55Vg - objętość suchych składników maksymalnego zarobu
użyteczna Vu ~= 0,7Vr - objętość gotowej mieszanki z jednego zarobu (niezagęszczonej)
wydajność mieszarki
Q = 0,001* Vr*n*α*Sw
n - liczba cykli pracy na godzinę
α - wspólczynnik zmiany objętości Vu/Vr = ok.0,7
