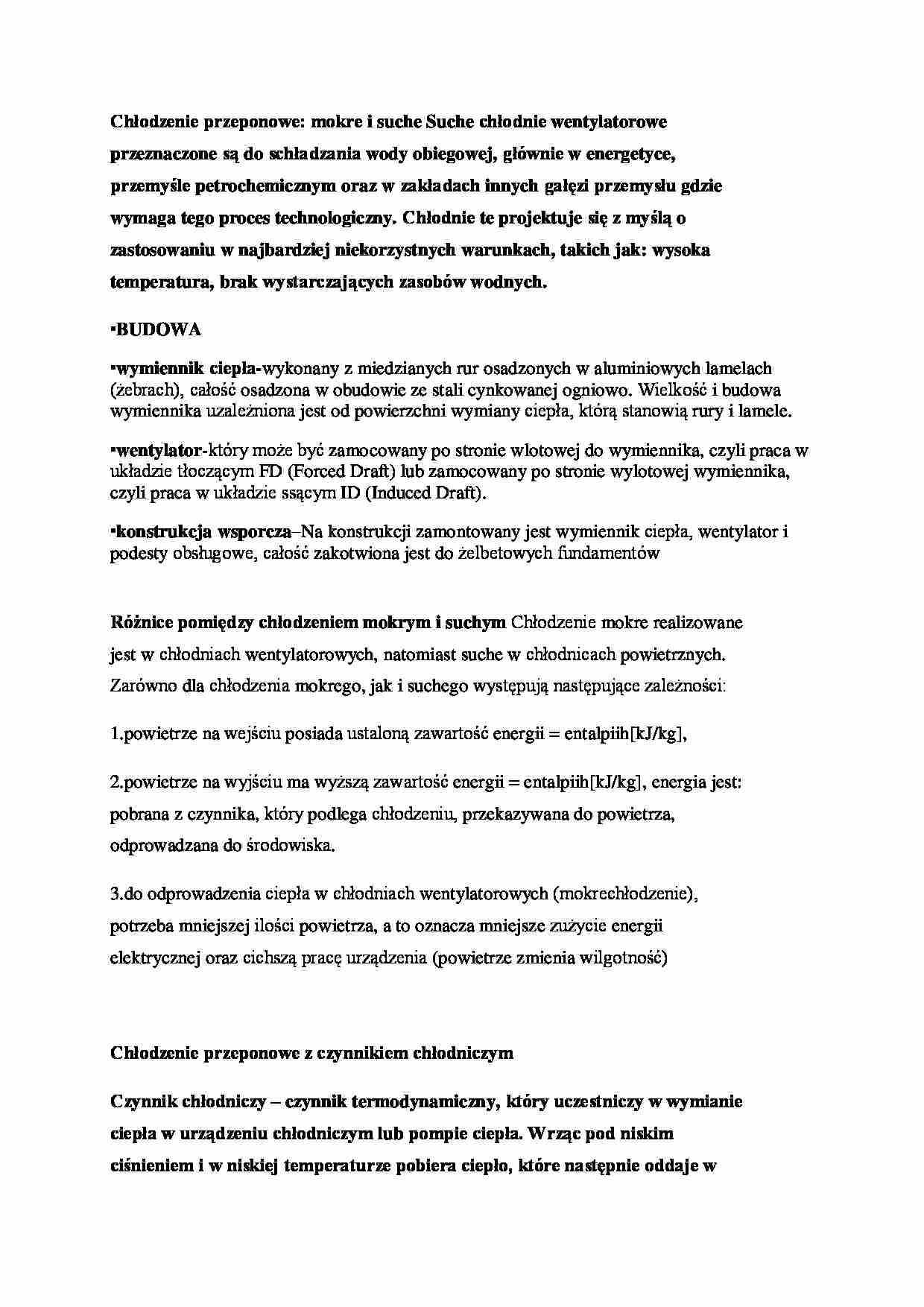

Urządzenia do chłodzenia- chłodzenie przepompowe - omówienie  - strona 1 Urządzenia do chłodzenia- chłodzenie przepompowe - omówienie  - strona 2

Fragment notatki:

Chłodzenie przeponowe: mokre i suche Suche chłodnie wentylatorowe  przeznaczone są do schładzania wody obiegowej, głównie w energetyce,  przemyśle petrochemicznym oraz w zakładach innych gałęzi przemysłu gdzie  wymaga tego proces technologiczny. Chłodnie te projektuje się z myślą o  zastosowaniu w najbardziej niekorzystnych warunkach, takich jak: wysoka  temperatura, brak wystarczających zasobów wodnych.  • BUDOWA   • wymiennik ciepła- wykonany z miedzianych rur osadzonych w aluminiowych lamelach  (żebrach), całość osadzona w obudowie ze stali cynkowanej ogniowo. Wielkość i budowa  wymiennika uzależniona jest od powierzchni wymiany ciepła, którą stanowią rury i lamele.  • wentylator -który może być zamocowany po stronie wlotowej do wymiennika, czyli praca w  układzie tłoczącym FD (Forced Draft) lub zamocowany po stronie wylotowej wymiennika,  czyli praca w układzie ssącym ID (Induced Draft).  • konstrukcja wsporcza –Na konstrukcji zamontowany jest wymiennik ciepła, wentylator i  podesty obsługowe, całość zakotwiona jest do żelbetowych fundamentów    Różnice pomiędzy chłodzeniem mokrym i suchym  Chłodzenie mokre realizowane  jest w chłodniach wentylatorowych, natomiast suche w chłodnicach powietrznych.  Zarówno dla chłodzenia mokrego, jak i suchego występują następujące zależności:  1.powietrze na wejściu posiada ustaloną zawartość energii = entalpiih[kJ/kg],  2.powietrze na wyjściu ma wyższą zawartość energii = entalpiih[kJ/kg], energia jest:  pobrana z czynnika, który podlega chłodzeniu, przekazywana do powietrza,  odprowadzana do środowiska.   3.do odprowadzenia ciepła w chłodniach wentylatorowych (mokrechłodzenie),  potrzeba mniejszej ilości powietrza, a to oznacza mniejsze zużycie energii  elektrycznej oraz cichszą pracę urządzenia (powietrze zmienia wilgotność)    Chłodzenie przeponowe z czynnikiem chłodniczym  Czynnik chłodniczy – czynnik termodynamiczny, który uczestniczy w wymianie  ciepła w urządzeniu chłodniczym lub pompie ciepła. Wrząc pod niskim  ciśnieniem i w niskiej temperaturze pobiera ciepło, które następnie oddaje w  trakcie skraplania pod wyższym ciśnieniem i w wyższej  temperaturze.(wprowadzone w XIX)     Klasyfikacja płynów roboczych wykorzystywanych w urządzeniach chłodniczych   • syntetyczne    1.jednorodne np.freony   2.mieszaniny      • naturalne     organiczne np..węglowodory (lub ich mieszaniny)     nieorganiczne   1.amoniak (R-717)    2.dwutlenek węgla (R-744)    3.powietrze (R-729)   Idealny czynnik chłodniczy powinien mieć dobre własności termodynamiczne,  ... zobacz całą notatkę
