Fragment notatki:

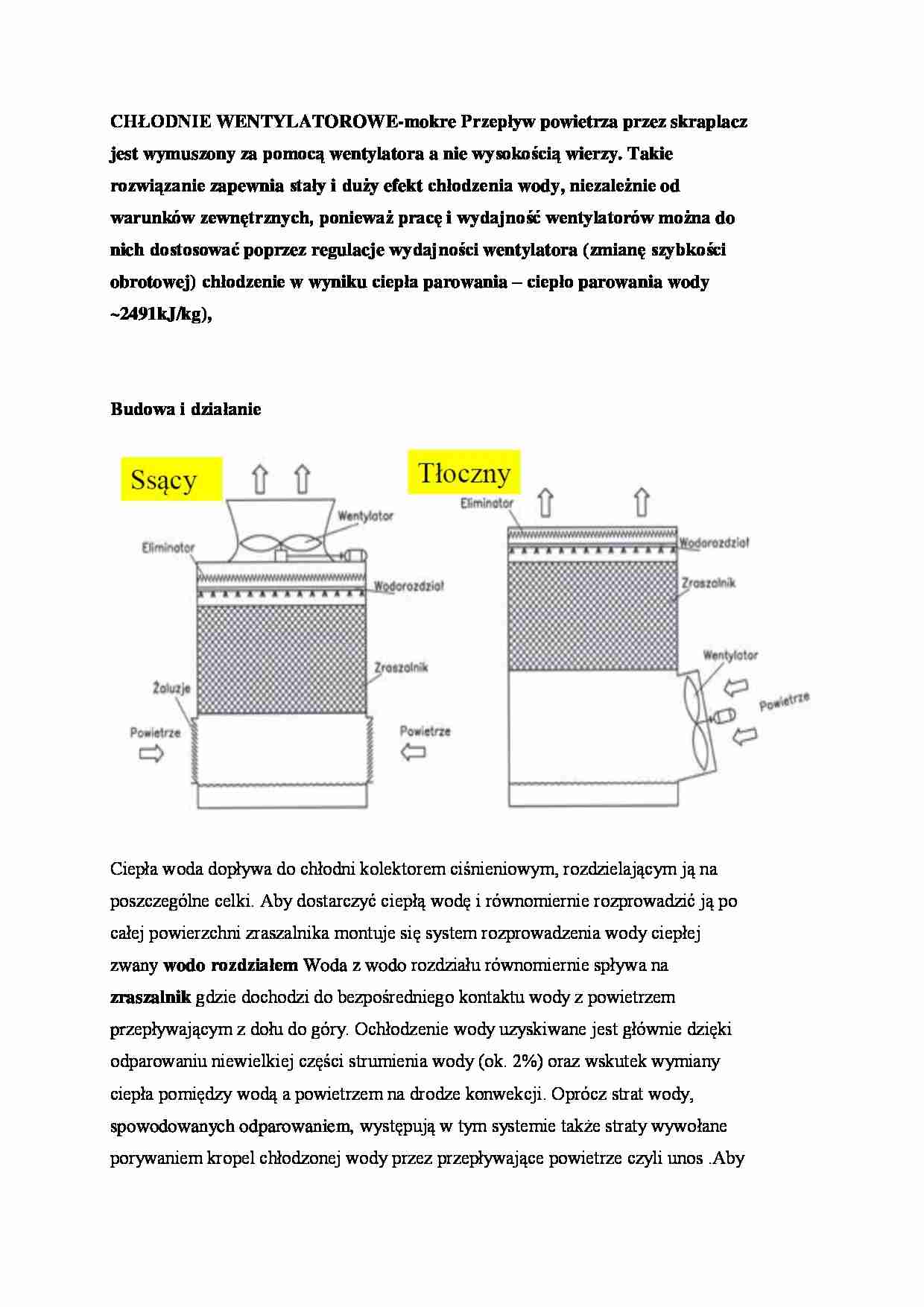

CHŁODNIE WENTYLATOROWE-mokre Przepływ powietrza przez skraplacz  jest wymuszony za pomocą wentylatora a nie wysokością wierzy. Takie  rozwiązanie zapewnia stały i duży efekt chłodzenia wody, niezależnie od  warunków zewnętrznych, ponieważ pracę i wydajność wentylatorów można do  nich dostosować poprzez regulacje wydajności wentylatora (zmianę szybkości  obrotowej) chłodzenie w wyniku ciepła parowania – ciepło parowania wody  ~2491kJ/kg),    Budowa i działanie    Ciepła woda dopływa do chłodni kolektorem ciśnieniowym, rozdzielającym ją na  poszczególne celki. Aby dostarczyć ciepłą wodę i równomiernie rozprowadzić ją po  całej powierzchni zraszalnika montuje się system rozprowadzenia wody ciepłej  zwany  wodo rozdziałem  Woda z wodo rozdziału równomiernie spływa na  zraszalnik  gdzie dochodzi do bezpośredniego kontaktu wody z powietrzem  przepływającym z dołu do góry. Ochłodzenie wody uzyskiwane jest głównie dzięki  odparowaniu niewielkiej części strumienia wody (ok. 2%) oraz wskutek wymiany  ciepła pomiędzy wodą a powietrzem na drodze konwekcji. Oprócz strat wody,  spowodowanych odparowaniem, występują w tym systemie także straty wywołane  porywaniem kropel chłodzonej wody przez przepływające powietrze czyli unos .Aby  temu zapobiec nad zraszalnikiem i wodo rozdziałem montuje się  eliminator  służący  do wychwytywania i zawracania do obiegu unosu    Chłodnie wentylatorowe:   • Rozbryzgowe   • Kroplowe   • Ociekowe  Wyposażone w wentylator tłoczny lub ssący w zależności od jego usytuowania    SHEMAT DZIAŁANIA CHŁODNI WENTYLATOROWYCH      Wentylatory tłoczące – umieszczone w dolnej części na poziomie terenu-łatwa  dostępność do wentylatora, powietrze wydmuchiwane z chłodni ma zazwyczaj małą  prędkość, to też przy małej wysokości chłodni już niewielki wiatr może spowodować  jego skierowanie w dół i zasysanie przez wentylator. Powietrze to jest ogrzane i silnie  nawilgocone, powoduje to zmniejszenie sprawności chłodni i zmusza do zwiększenia o  10-15% jej wymiarów.    Odmianą chłodni wentylatorowych są chłodnie wentylatorowe sekcyjne (celkowe), które  składają się z co najmniej kilku sekcji o wydajności do kilkuset m3/h, połączonych w  jedną budowlę w jednym lub w dwóch szeregach. Wentylatory o średnicy wirnika 2 do 8  m i wydajności od 30 do 400 m3/h są napędzane silnikami indukcyjnymi umieszczonymi  nad zraszalnikiem. Temperaturę wody można regulować jedynie przez wyłączenie  pewnej liczby wentylatorów.    CHŁODNIA WENTYLATOROWA SEKCYJNA

(…)

… wentylatorowej, zdeterminowany jest parametrami technologicznymi
niezbędnymi do prawidłowej pracy instalacji. Moc chłodzenia chłodni
wentylatorowej opisana jest wzorem:
Q = V x (Tw1 -Tw2) x 4,187 x 1000 [kW],gdzie:-Tw1, Tw2 -temperatura wejścia i
wyjścia z chłodni,-4,187 kJ/kg
-k -ciepło właściwe wody,
-1000 kg/m3 gęstość wody,
-V -przepływ objętościowy wody [m3/s].
Moc chłodzenia chłodni wentylatorowej równa…
