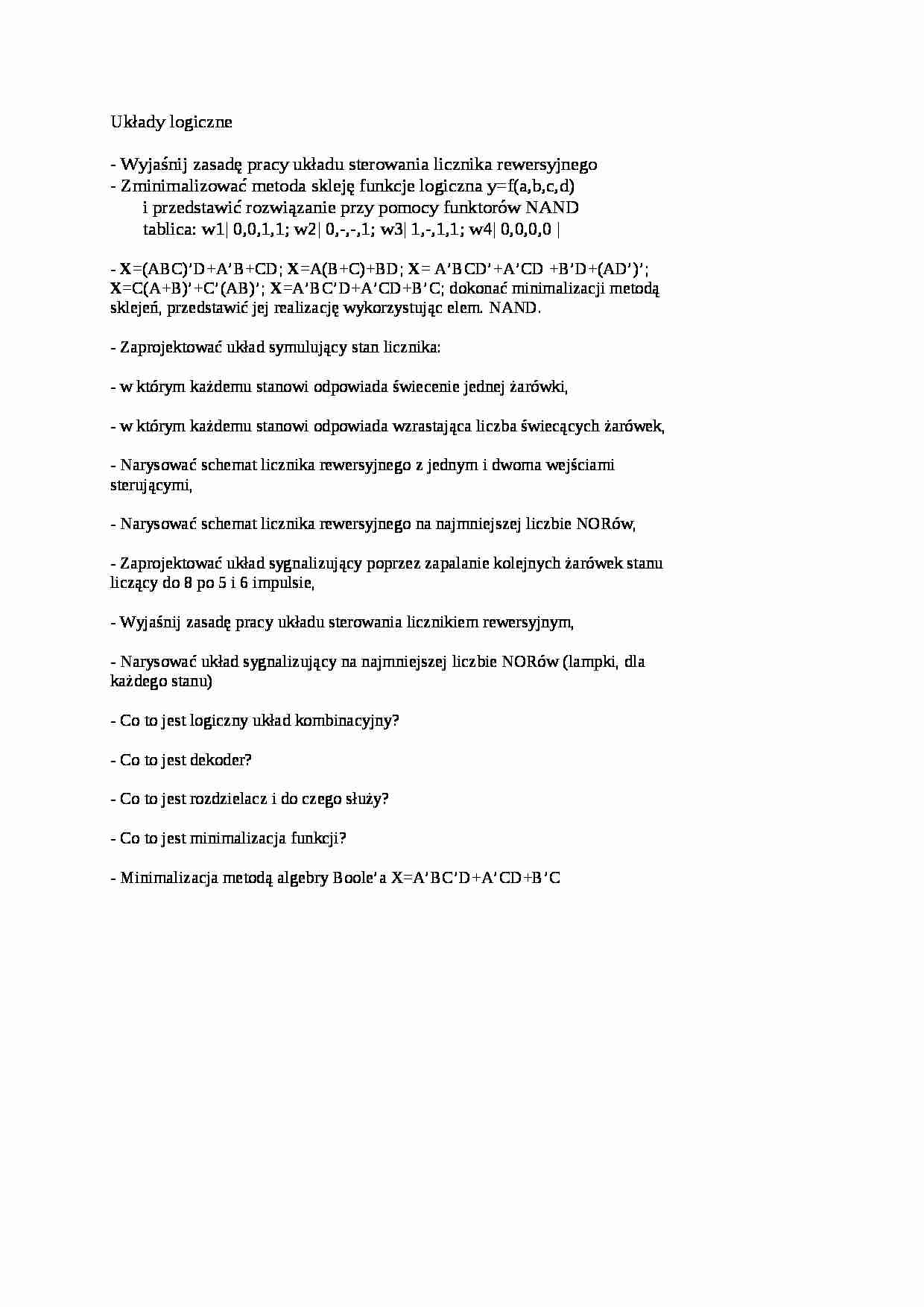

Układy logiczne - pytania na egzamin

Układy logiczne
- Wyjaśnij zasadę pracy układu sterowania licznika rewersyjnego
- Zminimalizować metoda skleję funkcje logiczna y=f(a,b,c,d)
i przedstawić rozwiązanie przy pomocy funktorów NAND
tablica: w1| 0,0,1,1; w2| 0,-,-,1; w3| 1,-,1,1; w4| 0,0,0,0 |
- X=(ABC)'D+A'B+CD; X=A(B+C)+BD; X= A'BCD'+A'CD +B'D+(AD')'; X=C(A+B)'+C'(AB)'; X=A'BC'D+A'CD+B'C; dokonać minimalizacji metodą sklejeń, przedstawić jej realizację wykorzystując elem. NAND.
- Zaprojektować układ symulujący stan licznika:
- w którym każdemu stanowi odpowiada świecenie jednej żarówki,
- w którym każdemu stanowi odpowiada wzrastająca liczba świecących żarówek,
- Narysować schemat licznika rewersyjnego z jednym i dwoma wejściami sterującymi,
- Narysować schemat licznika rewersyjnego na najmniejszej liczbie NORów,
- Zaprojektować układ sygnalizujący poprzez zapalanie kolejnych żarówek stanu liczący do 8 po 5 i 6 impulsie,
- Wyjaśnij zasadę pracy układu sterowania licznikiem rewersyjnym,
- Narysować układ sygnalizujący na najmniejszej liczbie NORów (lampki, dla każdego stanu)
- Co to jest logiczny układ kombinacyjny?
- Co to jest dekoder?
- Co to jest rozdzielacz i do czego służy?
- Co to jest minimalizacja funkcji?
- Minimalizacja metodą algebry Boole'a X=A'BC'D+A'CD+B'C
