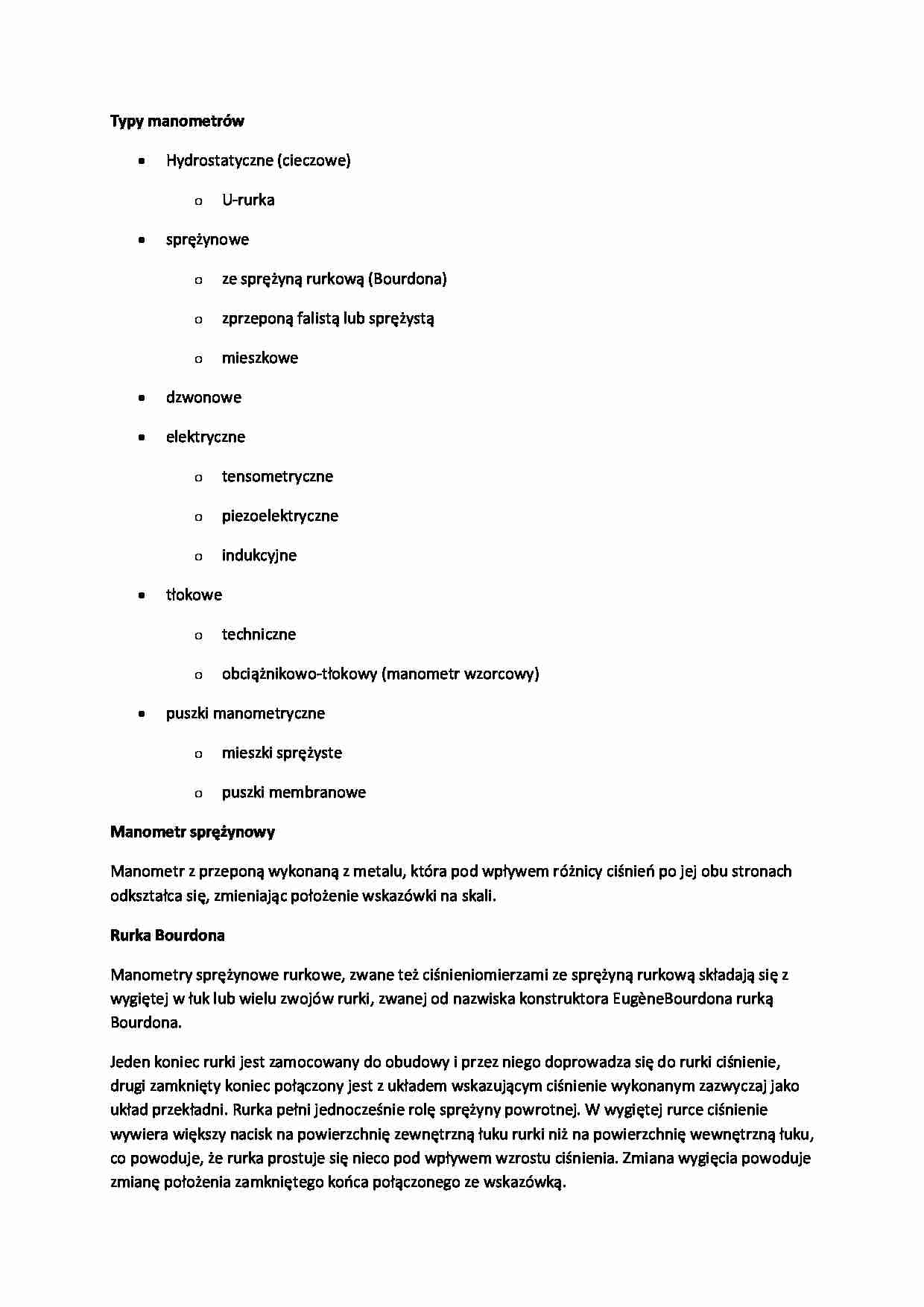

Typy manometrów-opracowanie - strona 1 Typy manometrów-opracowanie - strona 2

Fragment notatki:

Typy manometrów
Hydrostatyczne (cieczowe) U-rurka
sprężynowe ze sprężyną rurkową (Bourdona)
z przeponą falistą lub sprężystą
mieszkowe
dzwonowe
elektryczne tensometryczne
piezoelektryczne
indukcyjne
tłokowe techniczne
obciążnikowo-tłokowy (manometr wzorcowy)
puszki manometryczne mieszki sprężyste
puszki membranowe
Manometr sprężynowy
Manometr z przeponą wykonaną z metalu, która pod wpływem różnicy ciśnień po jej obu stronach odkształca się, zmieniając położenie wskazówki na skali.
Rurka Bourdona
Manometry sprężynowe rurkowe, zwane też ciśnieniomierzami ze sprężyną rurkową składają się z wygiętej w łuk lub wielu zwojów rurki, zwanej od nazwiska konstruktora Eugène Bourdona rurką Bourdona.
Jeden koniec rurki jest zamocowany do obudowy i przez niego doprowadza się do rurki ciśnienie, drugi zamknięty koniec połączony jest z układem wskazującym ciśnienie wykonanym zazwyczaj jako układ przekładni. Rurka pełni jednocześnie rolę sprężyny powrotnej. W wygiętej rurce ciśnienie wywiera większy nacisk na powierzchnię zewnętrzną łuku rurki niż na powierzchnię wewnętrzną łuku, co powoduje, że rurka prostuje się nieco pod wpływem wzrostu ciśnienia. Zmiana wygięcia powoduje zmianę położenia zamkniętego końca połączonego ze wskazówką.
Manometry z rurką Bourdona są obecnie najczęściej stosowanymi manometrami.
Puszki membranowe
Szeroko stosowanymi elementami pomiarowymi są membrany i puszki membranowe. Membrany płaskie ze względu na małe ugięcia i silnie zakrzywioną charakterystykę są stosowane rzadziej niż membrany sfalowane[2]. Membrany płaskie stosowane są głównie do pomiaru małych ciśnień z uwagi na większą czułość. Membrana sfalowana ma współosiowe wytłoczenia. Kształt promieniowego przekroju (profil) odgrywa zasadniczą rolę w ukształtowaniu charakterystyki. Wprowadzenie sfalowania powoduje zmniejszenie naprężeń spowodowanych rozciąganiem membrany oraz zwiększenie naprężeń spowodowaniem zginaniem[3].
Mieszki sprężyste
Mieszki sprężyste stosowane są jako elementy pomiarowe w przypadku dużych ugięć i prostoliniowej charakterystyki bez względu na kierunek obciążenia. Czułość mieszka w zakresie proporcjonalnym jest stała, proporcjonalna do przyłożonej do denka siły[4]. Mieszki stosowane są również jako czujniki temperatury.
