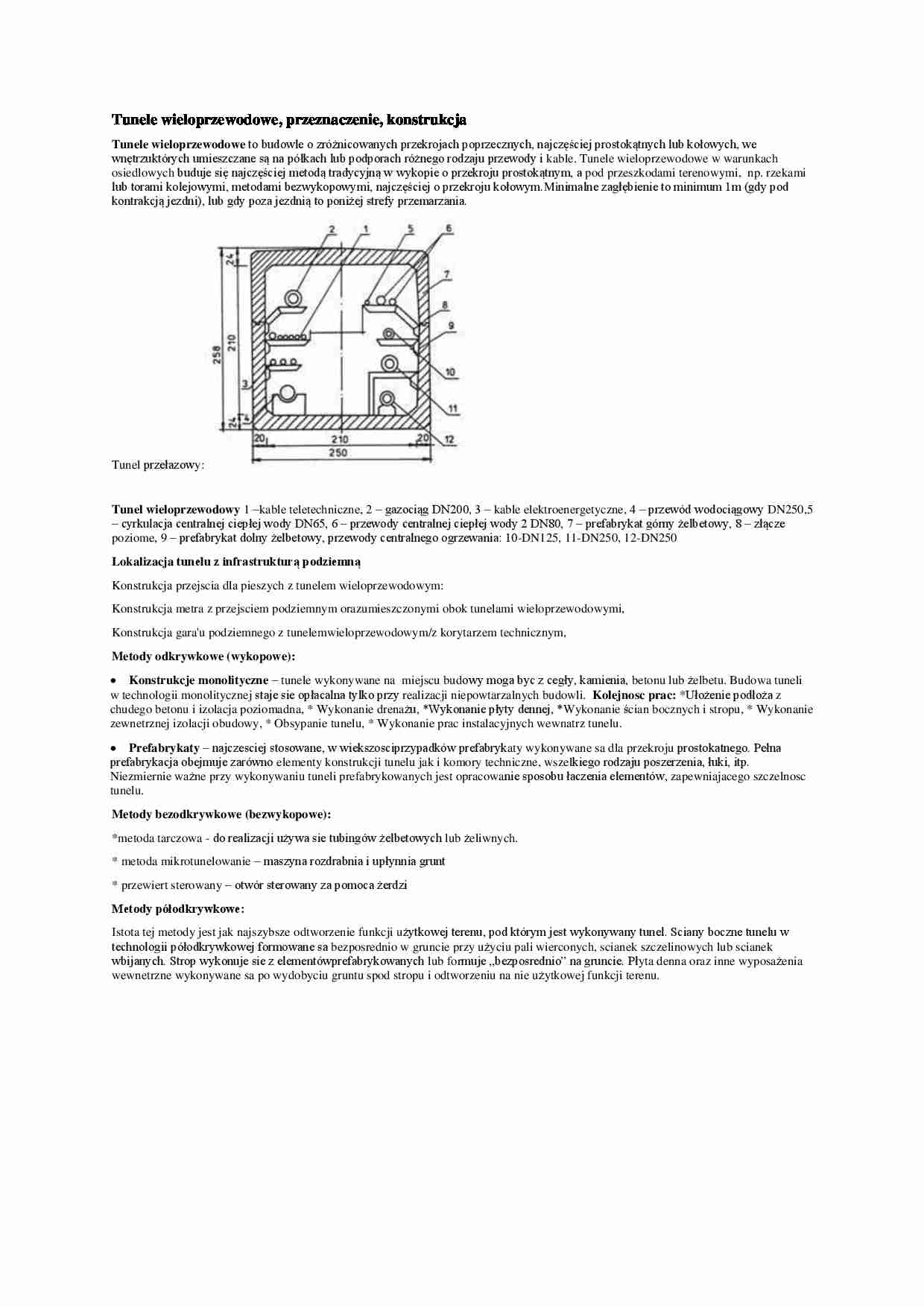

Tunele wieloprzewodowe-opracowanie - strona 1 Tunele wieloprzewodowe-opracowanie - strona 2

Fragment notatki:

Tunele wieloprzewodowe, przeznaczenie, konstrukcja
Tunele wieloprzewodowe to budowle o zróżnicowanych przekrojach poprzecznych, najczęściej prostokątnych lub kołowych, we wnętrzu których umieszczane są na półkach lub podporach różnego rodzaju przewody i kable. Tunele wieloprzewodowe w warunkach osiedlowych buduje się najczęściej metodą tradycyjną w wykopie o przekroju prostokątnym, a pod przeszkodami terenowymi, np. rzekami lub torami kolejowymi, metodami bezwykopowymi, najczęściej o przekroju kołowym. Minimalne zagłębienie to minimum 1m (gdy pod kontrakcją jezdni), lub gdy poza jezdnią to poniżej strefy przemarzania.
Tunel przełazowy: Tunel wieloprzewodowy 1 -kable teletechniczne, 2 - gazociąg DN200, 3 - kable elektroenergetyczne, 4 - przewód wodociągowy DN250,5 - cyrkulacja centralnej ciepłej wody DN65, 6 - przewody centralnej ciepłej wody 2 DN80, 7 - prefabrykat górny żelbetowy, 8 - złącze poziome, 9 - prefabrykat dolny żelbetowy, przewody centralnego ogrzewania: 10-DN125, 11-DN250, 12-DN250
Lokalizacja tunelu z infrastrukturą podziemną Konstrukcja przejscia dla pieszych z tunelem wieloprzewodowym:
Konstrukcja metra z przejsciem podziemnym oraz umieszczonymi obok tunelami wieloprzewodowymi,
Konstrukcja gara'u podziemnego z tunelem wieloprzewodowym/z korytarzem technicznym,
Metody odkrywkowe (wykopowe):
Konstrukcje monolityczne - tunele wykonywane na miejscu budowy moga byc z cegły, kamienia, betonu lub żelbetu. Budowa tuneli w technologii monolitycznej staje sie opłacalna tylko przy realizacji niepowtarzalnych budowli. Kolejnosc prac: *Ułożenie podłoża z chudego betonu i izolacja pozioma dna, * Wykonanie drenażu, *Wykonanie płyty dennej, *Wykonanie ścian bocznych i stropu, * Wykonanie zewnetrznej izolacji obudowy, * Obsypanie tunelu, * Wykonanie prac instalacyjnych wewnatrz tunelu. Prefabrykaty - najczesciej stosowane, w wiekszosci przypadków prefabrykaty wykonywane sa dla przekroju prostokatnego. Pełna prefabrykacja obejmuje zarówno elementy konstrukcji tunelu jak i komory techniczne, wszelkiego rodzaju poszerzenia, łuki, itp. Niezmiernie ważne przy wykonywaniu tuneli prefabrykowanych jest opracowanie sposobu łaczenia elementów, zapewniajacego szczelnosc tunelu.
Metody bezodkrywkowe (bezwykopowe):
*metoda tarczowa - do realizacji używa sie tubingów żelbetowych lub żeliwnych.
* metoda mikrotunelowanie - maszyna rozdrabnia i upłynnia grunt * przewiert sterowany - otwór sterowany za pomoca żerdzi Metody półodkrywkowe:
Istota tej metody jest jak najszybsze odtworzenie funkcji użytkowej terenu, pod którym jest wykonywany tunel. Sciany boczne tunelu w technologii półodkrywkowej formowane sa bezposrednio w gruncie przy użyciu pali wierconych, scianek szczelinowych lub scianek wbijanych. Strop wykonuje sie z elementówprefabrykowanych lub formuje „bezposrednio” na gruncie. Płyta denna oraz inne wyposażenia wewnetrzne wykonywane sa po wydobyciu gruntu spod stropu i odtworzeniu na nie użytkowej funkcji terenu.


(…)

…. Płyta denna oraz inne wyposażenia wewnetrzne wykonywane sa po wydobyciu gruntu spod stropu i odtworzeniu na nie użytkowej funkcji terenu.
Tunel wieloprzewodowy do przerzutu ścieków
Tunel wieloprzewodowy z przewodem wodociągowym i kablami elektrycznymi zalety tuneli wieloprzewodowych * stworzenie w nich możliwości stałej kontroli stanu technicznego przewodów i kabli * szybkiego wykonywania ich napraw…
