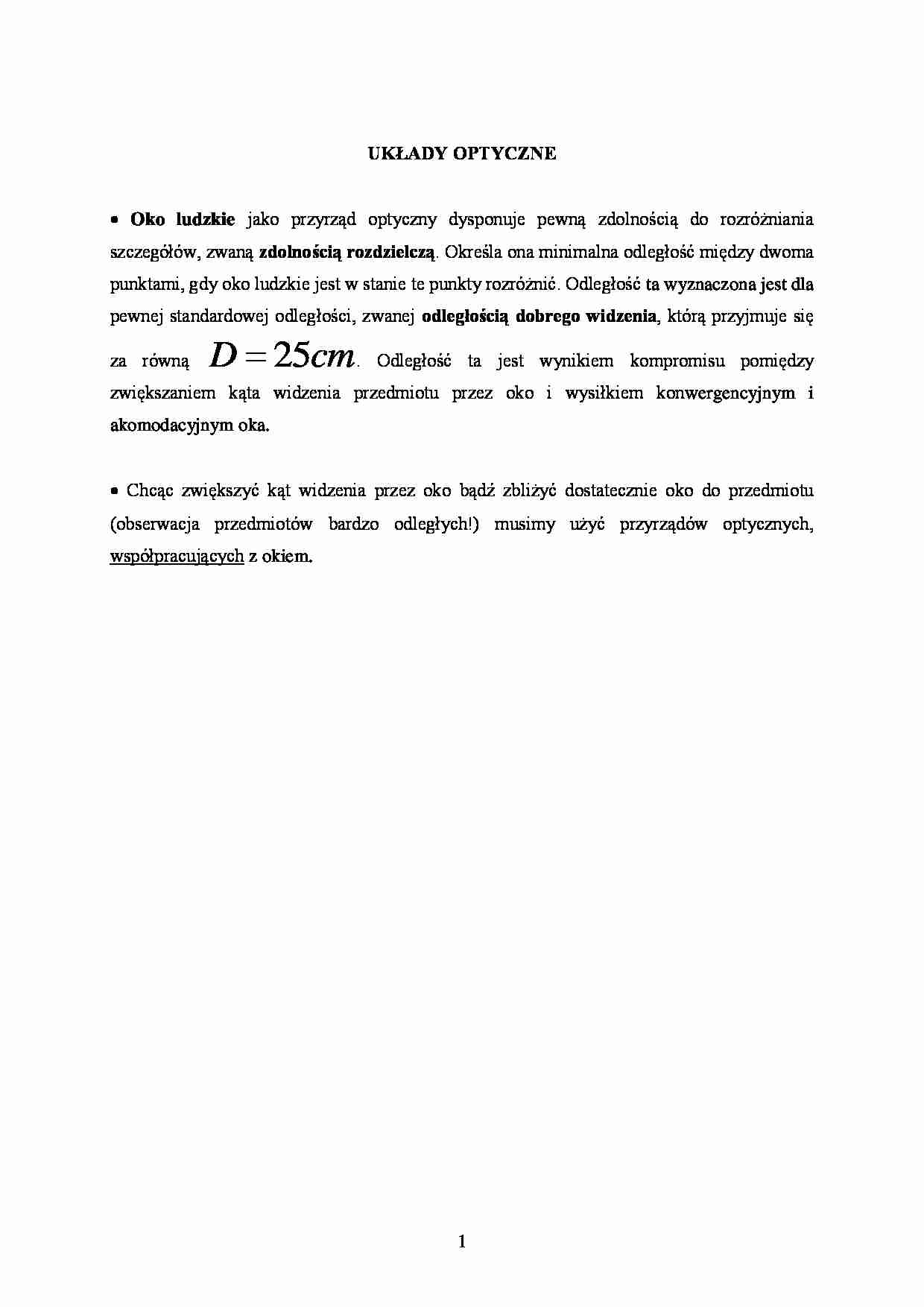

UKŁADY OPTYCZNE
 Oko ludzkie jako przyrząd optyczny dysponuje pewną zdolnością do rozróżniania
szczegółów, zwaną zdolnością rozdzielczą. Określa ona minimalna odległość między dwoma
punktami, gdy oko ludzkie jest w stanie te punkty rozróżnić. Odległość ta wyznaczona jest dla
pewnej standardowej odległości, zwanej odległością dobrego widzenia, którą przyjmuje się
za równą
D  25cm.
Odległość ta jest wynikiem kompromisu pomiędzy
zwiększaniem kąta widzenia przedmiotu przez oko i wysiłkiem konwergencyjnym i
akomodacyjnym oka.
 Chcąc zwiększyć kąt widzenia przez oko bądź zbliżyć dostatecznie oko do przedmiotu
(obserwacja przedmiotów bardzo odległych!) musimy użyć przyrządów optycznych,
współpracujących z okiem.
1

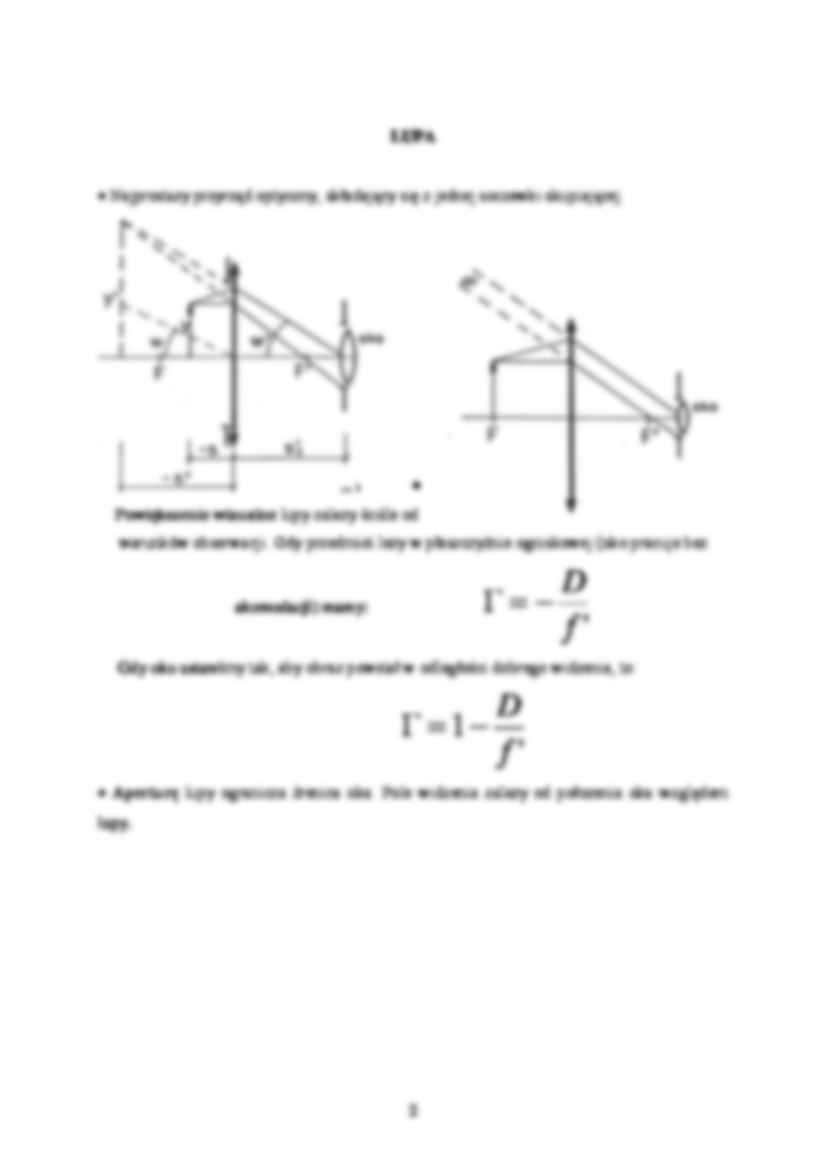

LUPA
 Najprostszy przyrząd optyczny, składający się z jednej soczewki skupiającej.

Powiększenie wizualne lupy zależy ściśle od
warunków obserwacji. Gdy przedmiot leży w płaszczyźnie ogniskowej (oko pracuje bez
D

f'
akomodacji) mamy:
Gdy oko ustawimy tak, aby obraz powstał w odległości dobrego widzenia, to:
D
  1
f'
 Aperturę lupy ogranicza źrenica oka. Pole widzenia zależy od położenia oka względem
lupy.
2

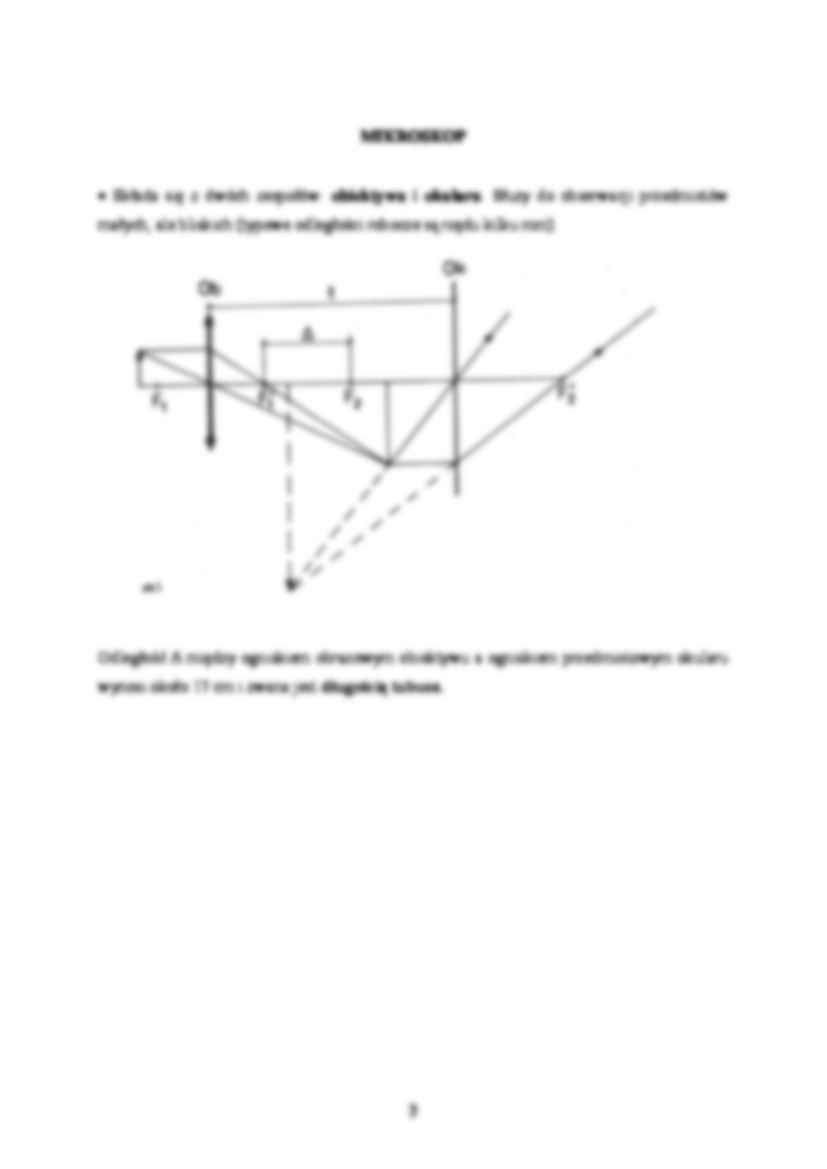

MIKROSKOP
 Składa się z dwóch zespołów: obiektywu i okularu. Służy do obserwacji przedmiotów
małych, ale bliskich (typowe odległości robocze są rzędu kilku mm).
Odległość  między ogniskiem obrazowym obiektywu a ogniskiem przedmiotowym okularu
wynosi około 17 cm i zwana jest długością tubusa.
3
MIKROSKOP – c.d.
 Obiektyw daje obraz rzeczywisty, odwrócony, powiększony:
 ob  

f 'ob
 Okular działa jak lupa. Jego powiększenie wizualne wynosi:
ok  
D
f 'ok
 Całkowite powiększenie typowego mikroskopu jest równe:
D
tD
   obok  

f 'ob f 'ok
f 'ob f 'ok
 W typowym mikroskopie maksymalne powiększenia są nie większe niż 2000 (obiektyw
x100, okular x16). Większe powiększenia uzyskać trudno ze względu na dyfrakcję światła na
soczewkach. W przypadku dużych obiektywów (x100) stosuje się ciecze immersyjne w celu
zwiększenia kata aperturowego. Apertura numeryczna obiektywu:
NA  n sin 
4
MIKROSKOP – c.d.2
 Ważnym elementem mikroskopu jest jego układ oświetlający. Elementem odpowiedzialnym
za geometrię wiązki oświetlającej jest kondensor.
 Stosowane są powszechnie dwa typy oświetlenia przedmiotu:
-
przy oświetleniu krytycznym obraz źródła światła (włókno żarówki oświetlacza)
odwzorowany jest w płaszczyźnie przedmiotu.
Oświetlenie krytyczne umożliwia zmianę apretury mikroskopu poprzez zmianę apertury
kondensora.
Aby preparat był oświetlony równomiernie, włókno żarówki oświetlacza musi być rozciągłe i
mieć stałą luminancję na całej powierzchni.
5
MIKROSKOP – c.d.3
-
Przy oświetleniu typu Köhlera źródło światła odwzorowane jest w płaszczyźnie
przesłony aperturowej obiektywu.
Układ Köhlera pozwala na równomierne oświetlenie przedmiotu Dodatkowy kolektor K1
odwzorowuje źródło światła na płaszczyznę aperturową kondensora. Obie przesłony –
aperturowa i polowa – znajdują się w układzie ... zobacz całą notatkę
