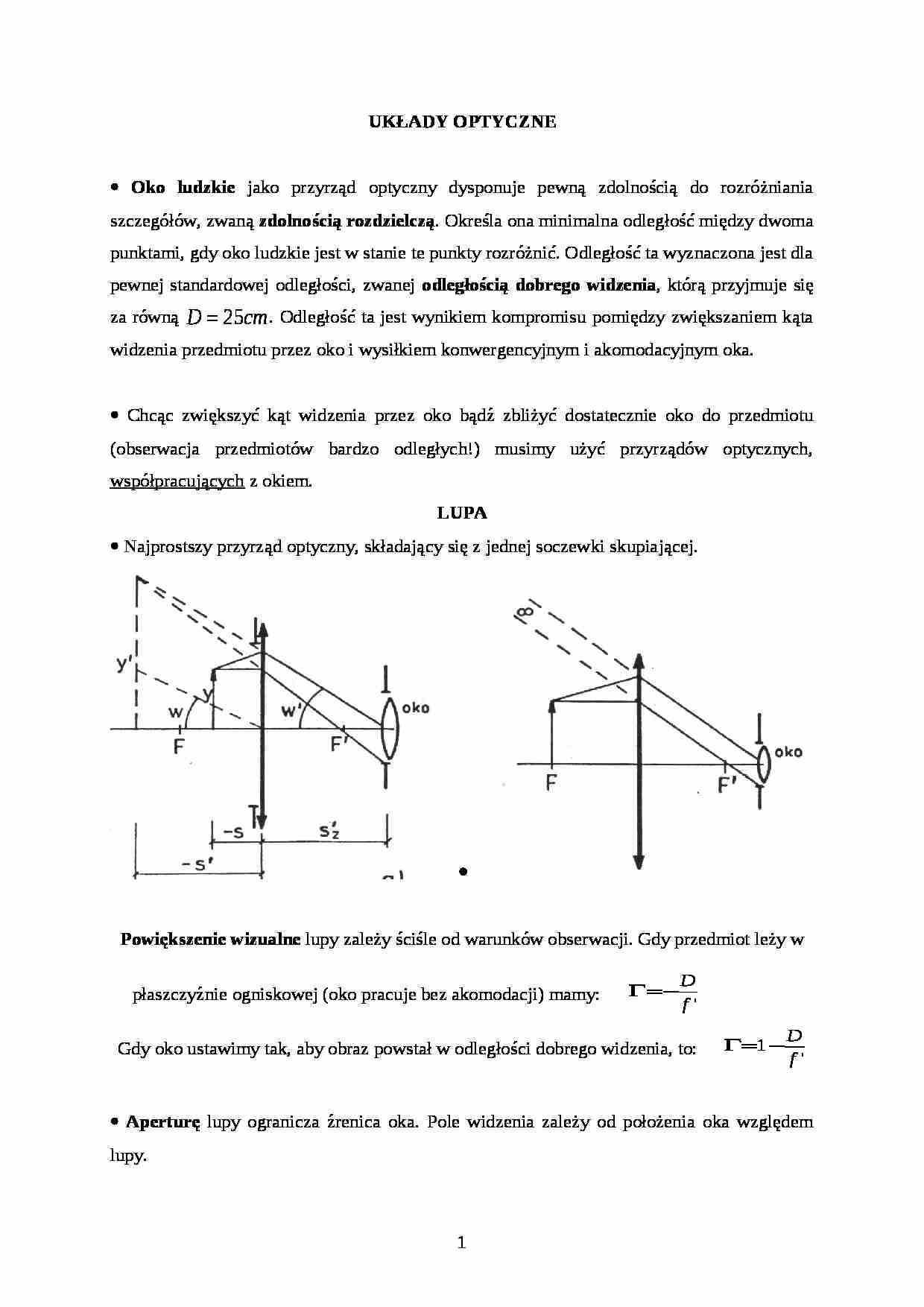

UKŁADY OPTYCZNE
• Oko ludzkie jako przyrząd optyczny dysponuje pewną zdolnością do rozróżniania szczegółów, zwaną zdolnością rozdzielczą. Określa ona minimalna odległość między dwoma punktami, gdy oko ludzkie jest w stanie te punkty rozróżnić. Odległość ta wyznaczona jest dla pewnej standardowej odległości, zwanej odległością dobrego widzenia, którą przyjmuje się za równą . Odległość ta jest wynikiem kompromisu pomiędzy zwiększaniem kąta widzenia przedmiotu przez oko i wysiłkiem konwergencyjnym i akomodacyjnym oka.
• Chcąc zwiększyć kąt widzenia przez oko bądź zbliżyć dostatecznie oko do przedmiotu (obserwacja przedmiotów bardzo odległych!) musimy użyć przyrządów optycznych, współpracujących z okiem.
LUPA
• Najprostszy przyrząd optyczny, składający się z jednej soczewki skupiającej. • Powiększenie wizualne lupy zależy ściśle od warunków obserwacji. Gdy przedmiot leży w płaszczyźnie ogniskowej (oko pracuje bez akomodacji) mamy: Gdy oko ustawimy tak, aby obraz powstał w odległości dobrego widzenia, to: • Aperturę lupy ogranicza źrenica oka. Pole widzenia zależy od położenia oka względem lupy.
MIKROSKOP
• Składa się z dwóch zespołów: obiektywu i okularu. Służy do obserwacji przedmiotów małych, ale bliskich (typowe odległości robocze są rzędu kilku mm).
Odległość Δ między ogniskiem obrazowym obiektywu a ogniskiem przedmiotowym okularu wynosi około 17 cm i zwana jest długością tubusa.
MIKROSKOP - c.d.
• Obiektyw daje obraz rzeczywisty, odwrócony, powiększony:
• Okular działa jak lupa. Jego powiększenie wizualne wynosi:
• Całkowite powiększenie typowego mikroskopu jest równe:
• W typowym mikroskopie maksymalne powiększenia są nie większe niż 2000 (obiektyw x100, okular x16). Większe powiększenia uzyskać trudno ze względu na dyfrakcję światła na soczewkach. W przypadku dużych obiektywów (x100) stosuje się ciecze immersyjne w celu zwiększenia kata aperturowego. Apertura numeryczna obiektywu:
MIKROSKOP - c.d.
• Ważnym elementem mikroskopu jest jego układ oświetlający. Elementem odpowiedzialnym za geometrię wiązki oświetlającej jest kondensor.
• Stosowane są powszechnie dwa typy oświetlenia przedmiotu
(…)
… aberracji dla układów rozpraszających jest trudniejsza) lunety ziemskie mają zwykle dużo mniejsze powiększenia od astronomicznych.
APARAT FOTOGRAFICZNY
• Aparat fotograficzny służy do odwzorowania przedmiotu na kliszy fotograficznej za pomocą obiektywu. Przedmiot zwykle znajduje się daleko (tzn. odległość przedmiotowa jest dużo mniejsza niż ogniskowa obiektywu) więc obraz powstaje tuż za ogniskiem…
... zobacz całą notatkę
