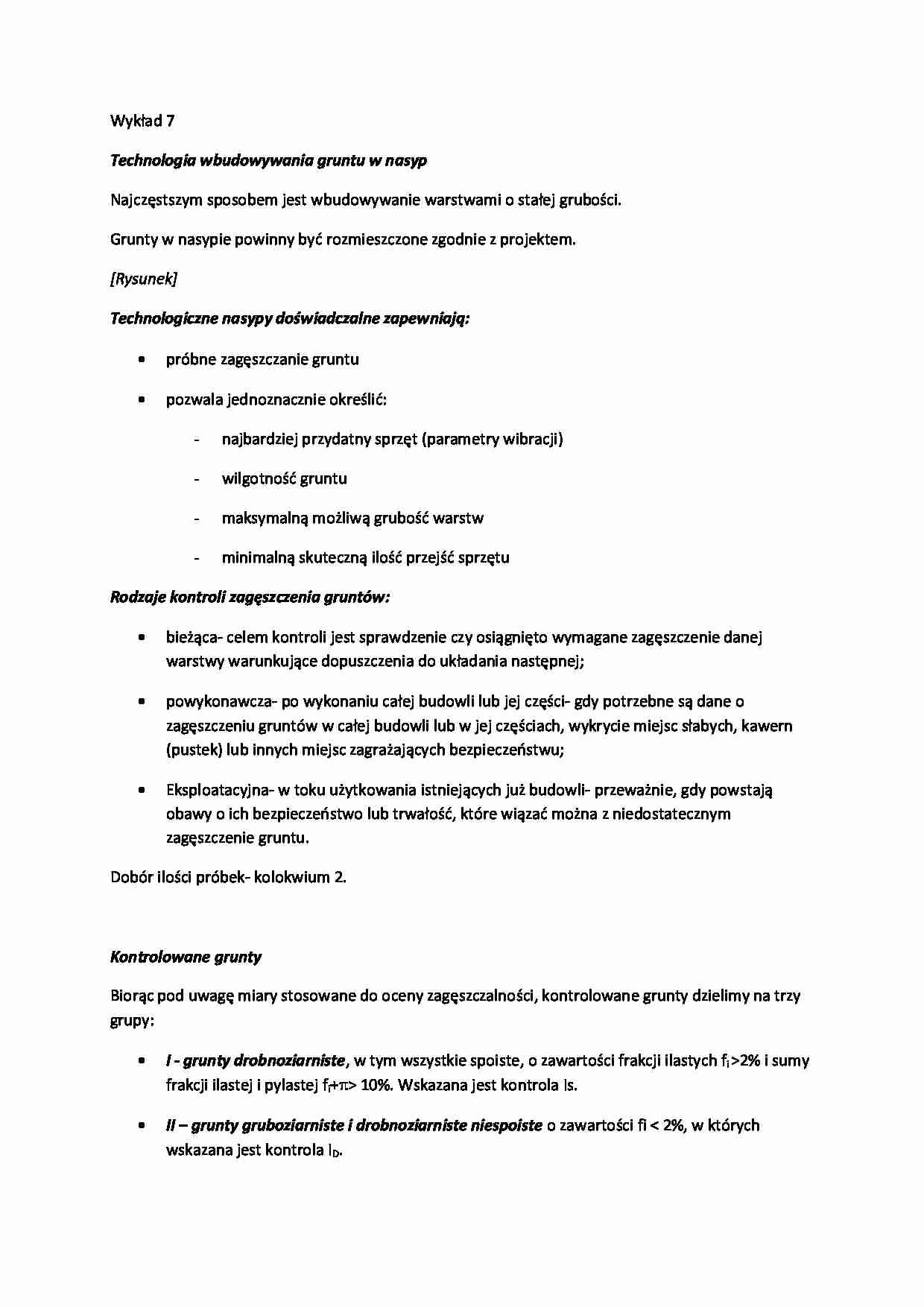

Wykład 7
Technologia wbudowywania gruntu w nasyp
Najczęstszym sposobem jest wbudowywanie warstwami o stałej grubości.
Grunty w nasypie powinny być rozmieszczone zgodnie z projektem.
[Rysunek]
Technologiczne nasypy doświadczalne zapewniają:
próbne zagęszczanie gruntu
pozwala jednoznacznie określić:
najbardziej przydatny sprzęt (parametry wibracji)
wilgotność gruntu
maksymalną możliwą grubość warstw
minimalną skuteczną ilość przejść sprzętu Rodzaje kontroli zagęszczenia gruntów:
bieżąca- celem kontroli jest sprawdzenie czy osiągnięto wymagane zagęszczenie danej warstwy warunkujące dopuszczenia do układania następnej;
powykonawcza- po wykonaniu całej budowli lub jej części- gdy potrzebne są dane o zagęszczeniu gruntów w całej budowli lub w jej częściach, wykrycie miejsc słabych, kawern (pustek) lub innych miejsc zagrażających bezpieczeństwu;
Eksploatacyjna- w toku użytkowania istniejących już budowli- przeważnie, gdy powstają obawy o ich bezpieczeństwo lub trwałość, które wiązać można z niedostatecznym zagęszczenie gruntu.
Dobór ilości próbek- kolokwium 2.
Kontrolowane grunty
Biorąc pod uwagę miary stosowane do oceny zagęszczalności, kontrolowane grunty dzielimy na trzy grupy:
I - grunty drobnoziarniste, w tym wszystkie spoiste, o zawartości frakcji ilastych fi 2% i sumy frakcji ilastej i pylastej fi+ 10%. Wskazana jest kontrola Is.
II - grunty gruboziarniste i drobnoziarniste niespoiste o zawartości fi 10% oraz grunty gruboziarniste zawierające fi 2%, takie jak: Żg i Pog, które kontrolowane są stopniem zagęszczenia ID lub częściej wskaźnikiem zagęszczenia Is (wyboru miary dokonuje projektant na podstawie charakterystyki gruntu i wyników wstępnych badań). Badania parametrów zagęszczalności:
Grunty grupy I- parametry wyznaczamy w aparacie Proctora metodą normalną (589 J) lub zmodyfikowaną (2649 J).
rodzaj metody
normalna
zmodyfikowana
liczba warstw
N - 3 Z - 5
wysokość opadania ubijaka
0,32m
0,48m
liczba uderzeń na próbkę
75
125
energia
0,59 J/cm3 2,65 J/cm3 masa ubijaka
2,5 kg
4,5 kg
Wpływ energii zagęszczenia przedstawiają krzywe zagęszczalności gruntu.
ZADANIE 1
Z badań zagęszczalności gruntu spoistego w aparacie Proctora metodą normalną uzyskano następujące wyniki:
... zobacz całą notatkę
