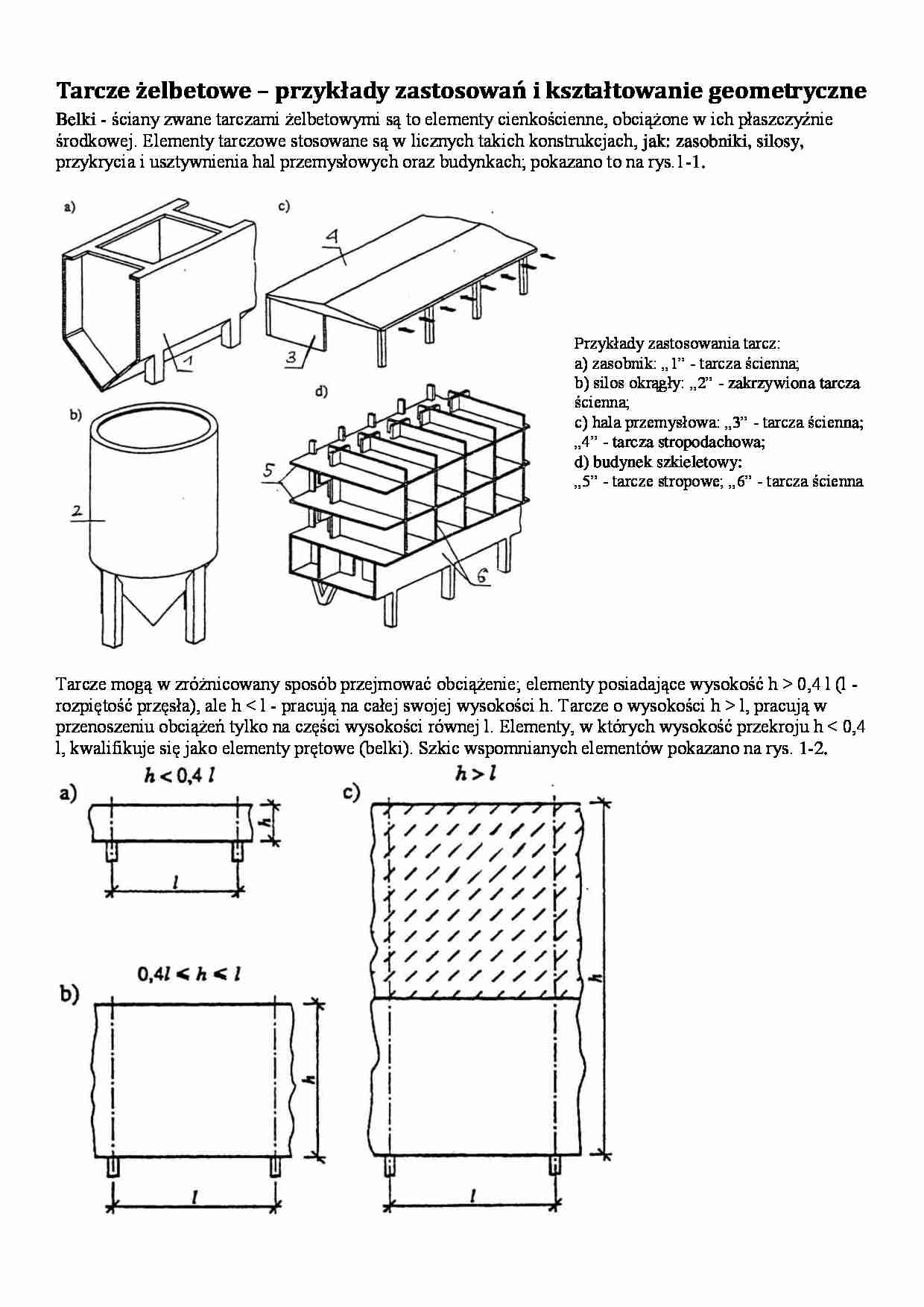

Tarcze żelbetowe – przykłady zastosowań i kształtowanie geometryczne
Belki - ściany zwane tarczami żelbetowymi są to elementy cienkościenne, obciążone w ich płaszczyźnie
środkowej. Elementy tarczowe stosowane są w licznych takich konstrukcjach, jak: zasobniki, silosy,
przykrycia i usztywnienia hal przemysłowych oraz budynkach; pokazano to na rys.1-1.
Przykłady zastosowania tarcz:
a) zasobnik: „1” - tarcza ścienna;
b) silos okrągły: „2” - zakrzywiona tarcza
ścienna;
c) hala przemysłowa: „3” - tarcza ścienna;
„4” - tarcza stropodachowa;
d) budynek szkieletowy:
„5” - tarcze stropowe; „6” - tarcza ścienna
Tarcze mogą w zróżnicowany sposób przejmować obciążenie; elementy posiadające wysokość h 0,4 l (l rozpiętość przęsła), ale h l, pracują w
przenoszeniu obciążeń tylko na części wysokości równej l. Elementy, w których wysokość przekroju h 2) [12]
Zasady zakotwienia strzemion w przypadku obciążenia dolnej krawędzi tarczy [12]
Przykład zbrojenia tarczy ciągłej zbrojeniem ortogonalnym - siatkowym; wartości w nawiasach dotyczą tarcz o h l [
