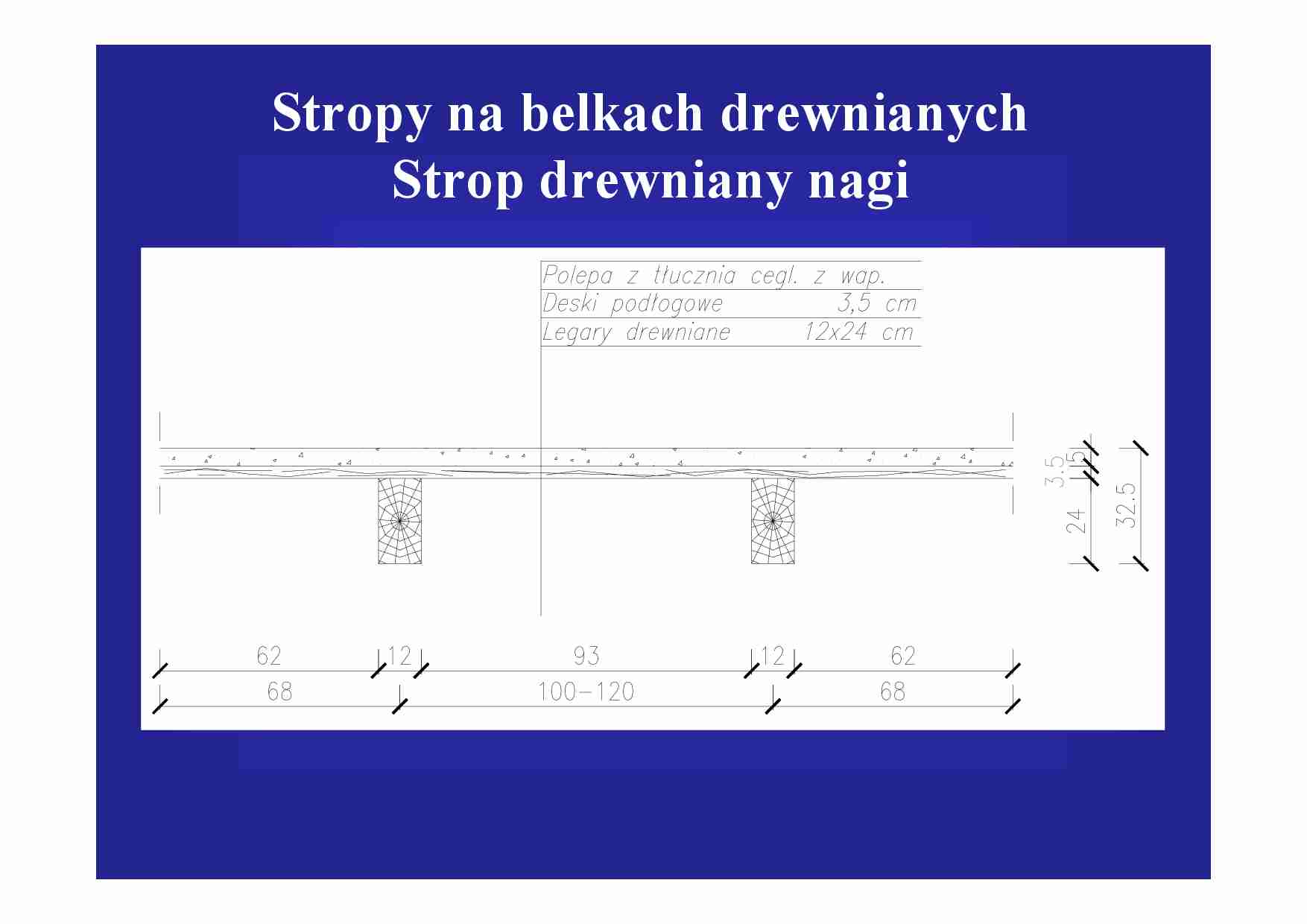

Stropy na belkach drewnianych Strop drewniany nagi Stropy na belkach drewnianych Strop drewniany z podsufitką Stropy na belkach drewnianych Strop drewniany ze ślepym pułapem Stropy na belkach drewnianych Strop drewniany ze ślepym pułapem Stropy na belkach drewnianych Strop drewniany z ociepleniem Stropy na belkach drewnianych Oparcie belek stropowych na ścianie  zewnętrznej nośnej Stropy na belkach drewnianych Oparcie belek stropowych na ścianie  wewnętrznej nośnej Stropy na belkach drewnianych Oparcie belek stropowych na ścianie  wewnętrznej nośnej Stropy na belkach drewnianych Oparcie belek stropowych na ścianie  wewnętrznej nośnej Stropy na belkach drewnianych Kotwienie czołowe Stropy na belkach drewnianych Kotwienie boczne Stropy na belkach drewnianych Oparcie belek stropowych  na ścianie kominowej Stropy na belkach stalowych Stropy na belkach stalowych płyta Kleina typu „lekkiego” Stropy na belkach stalowych płyta Kleina typu „półciężkiego” Stropy na belkach stalowych płyta Kleina typu „ciężkiego” Stropy na belkach stalowych Oparcie belek stropowych na ścianie  zewnętrznej nośnej Stropy na belkach stalowych Oparcie belek stropowych na ścianie  zewnętrznej nośnej Stropy na belkach stalowych Oparcie belek stropowych na ścianie  zewnętrznej nośnej Stropy na belkach stalowych Oparcie belek stropowych na ścianie  wewnętrznej nośnej Stropy na belkach stalowych Oparcie belek stropowych na ścianie  wewnętrznej nośnej Stropy na belkach stalowych Oparcie belek stropowych na ścianie  wewnętrznej nośnej Stropy na belkach stalowych M=q x l2/8 M=q x l2/10 Stropy gęstożebrowe żelbetowe Strop Akermana  •  wysokość stropu: h ≥ (1/35)xl  •  deskowanie ażurowe, jedynie pod żebrami •  pustaki stanowią wyłącznie wypełnienie stropu  i nadają kształt żebrom •  żebra zbroi się pojedynczymi prętami o średnicy   do 20 mm Stropy gęstożebrowe żelbetowe Strop Akermana  Akerman 15 Stropy gęstożebrowe żelbetowe Strop Akermana  Akerman 18 Stropy gęstożebrowe żelbetowe Strop Akermana  Akerman 20 Stropy gęstożebrowe żelbetowe Strop Akermana  Akerman 22 Stropy gęstożebrowe żelbetowe Strop Akermana  Stropy gęstożebrowe żelbetowe Strop Akermana  Stropy gęstożebrowe żelbetowe Strop Cerit  Cerit 22 Stropy gęstożebrowe żelbetowe Strop Cerit  Cerit 26,5 Stropy gęstożebrowe żelbetowe Strop z wypełnieniem z dziurawek  Stropy gęstożebrowe żelbetowe Strop skrzynkowy

(…)


Stropodach wentylowany
Stropodach wentylowany
normatyw projektowy
10 cm2 otworów nawiewu (wywiewu)
na
1 m2 zlewni (połaci dachowej)
Stropodach niewentylowany
Stropodach odwrócony
Orynnowanie
normatyw projektowy
0,8-1,0 cm2
przekroju poprzecznego rury spustowej
na
1 m2 zlewni (połaci dachowej)
Orynnowanie
normatyw projektowy
drury spustowej ≥ 0,75 x drynny
np. 150 mm ≥ 0,75 x 180 mm =135 mm
Schody
Określenia i klasyfikacja
• materiał, z którego są wykonane schody:
- kamienne,
- betonowe,
- żelbetowe,
- metalowe,
- ceramiczne,
• klasa odporności ogniowej:
- 1 (budynki klasy A, B i C),
- 0,5 (budynki klasy D i E)
Schody
Określenia i klasyfikacja
• położenie:
- wewnętrzne,
- zewnętrzne,
- terenowe (łączące różne poziomy terenu),
• kierunek wchodzenia:
- schody lewoskrętne,
- schody prawoskrętne
Schody
Określenia i klasyfikacja
• kształt w rzucie poziomym:
- jednokierunkowe (jedno-, dwu-, trójbiegowe, zespolone),
- łamane (jedno-, dwu-, trójbiegowe, zespolone),
- powrotne (jedno-, dwu-, trójbiegowe, zespolone),
- wachlarzowe (jedno-, dwu-, trójbiegowe, zespolone),
- kręcone
• konstrukcja biegów schodowych:
- biegi wspornikowe,
- ze stopniami swobodnie podpartymi na belkach
policzkowych lub na belce policzkowej i ścianie…
