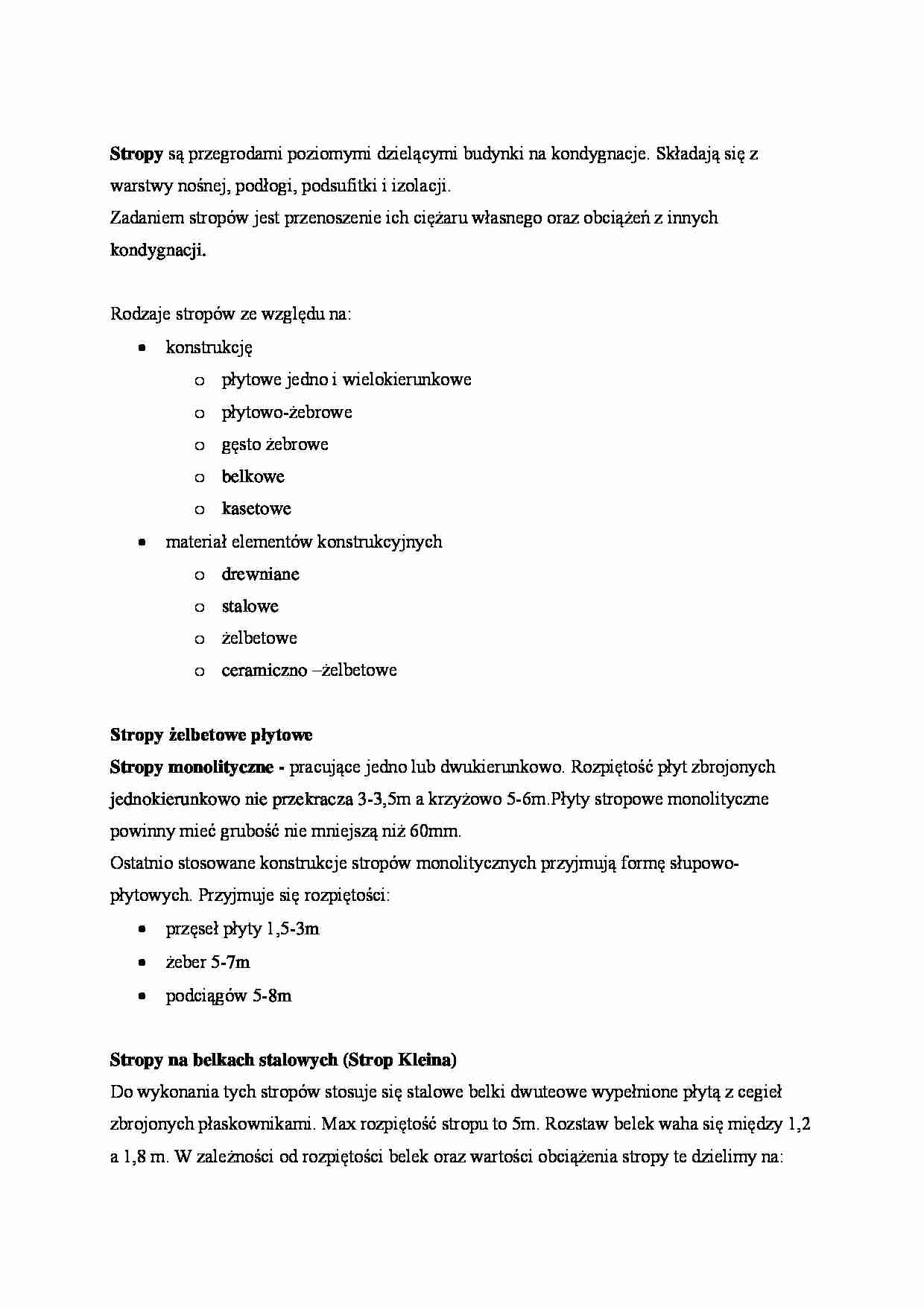

Rodzaje stropów. - strona 1 Rodzaje stropów. - strona 2 Rodzaje stropów. - strona 3

Fragment notatki:

Stropy są przegrodami poziomymi dzielącymi budynki na kondygnacje. Składają się z warstwy nośnej, podłogi, podsufitki i izolacji.
Zadaniem stropów jest przenoszenie ich ciężaru własnego oraz obciążeń z innych kondygnacji.
Rodzaje stropów ze względu na:
konstrukcję
płytowe jedno i wielokierunkowe
płytowo-żebrowe
gęsto żebrowe
belkowe
kasetowe
materiał elementów konstrukcyjnych
drewniane
stalowe
żelbetowe
ceramiczno -żelbetowe
Stropy żelbetowe płytowe Stropy monolityczne - pracujące jedno lub dwukierunkowo. Rozpiętość płyt zbrojonych jednokierunkowo nie przekracza 3-3,5m a krzyżowo 5-6m.Płyty stropowe monolityczne powinny mieć grubość nie mniejszą niż 60mm.
Ostatnio stosowane konstrukcje stropów monolitycznych przyjmują formę słupowo-płytowych. Przyjmuje się rozpiętości:
przęseł płyty 1,5-3m
żeber 5-7m
podciągów 5-8m
Stropy na belkach stalowych (Strop Kleina) Do wykonania tych stropów stosuje się stalowe belki dwuteowe wypełnione płytą z cegieł zbrojonych płaskownikami. Max rozpiętość stropu to 5m. Rozstaw belek waha się między 1,2 a 1,8 m. W zależności od rozpiętości belek oraz wartości obciążenia stropy te dzielimy na:
lekkie
półciężkie
ciężkie.
Płyta typu ciężkiego ma grubość ½ cegły a ciężkiego ¼.
Stropy gęstożebrowe To takie w których rozstaw belek jest mniejszy niż 90cm. Składają się z prefabrykowanych belek oraz pustaków oraz wykonywanego na budowie nadbetonu. W celu zapobiegania klawistowaniu żeber stropy gęstożebrowe usztywnia się żebrami.
Strop Feret składa się z prefabrykowanych belek stalowo-ceramicznych, pustaków ceramicznych i betonu monolitycznego klasy co najmniej B15. Rozpiętość stropu do 6m. Strop Akermana jest to strop monolityczny z wypełnieniem pustakami ceramicznymi. Płyta stropu ma najczęściej grubość 30 cm. Żebra stropu zbroi się prętami. Pustaki mają wysokość 150, 180, 200 lub 220mm oraz długość 195 i 295mm.Strop Akermana wykonuje się jako jednoprzęsłowy swobodnie podparty lub częściowo utwierdzony, a także jako wieloprzęsłowy ciągły. Do wykonania niezbędnie jest deskowanie pełne lub ażurowe. Strop DZ jest konstrukcją monolityczno-prefabrykowaną. Składa się z belek żelbetowych prefabrykowanych (rozstaw co 60cm) pustaków najczęściej. Montaż nie wymaga deskowań ani rusztowań. Duża sztywność. Międzykondygnacyjne dachy i stropodachy dla charakterystycznych obciążeń zewnętrznych. Strop zespolony FILIGRAN ... zobacz całą notatkę
