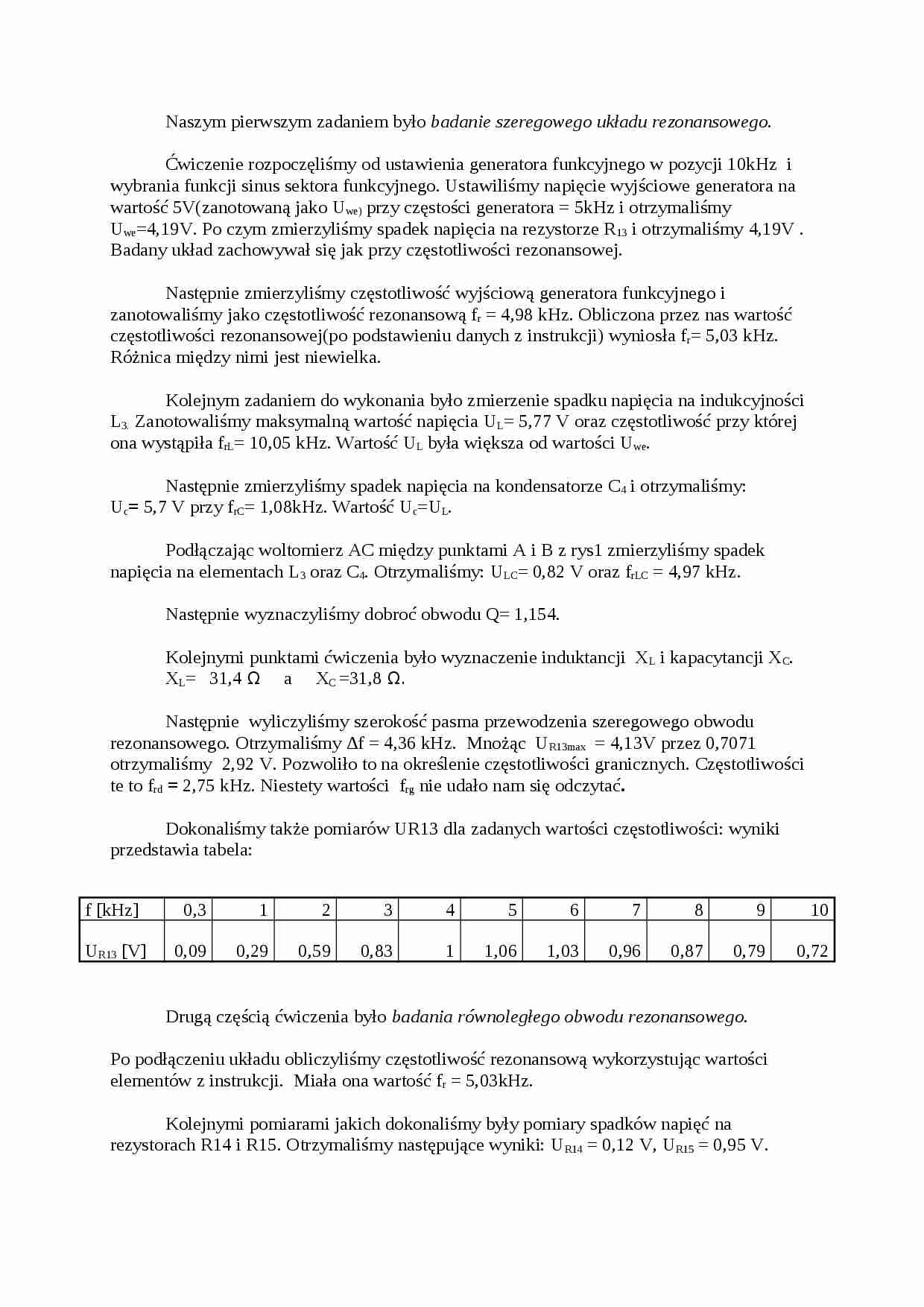

Szeregowy układ rezonansowy - badanie - strona 1 Szeregowy układ rezonansowy - badanie - strona 2 Szeregowy układ rezonansowy - badanie - strona 3

Fragment notatki:


Naszym pierwszym zadaniem było badanie szeregowego układu rezonansowego. Ćwiczenie rozpoczęliśmy od ustawienia generatora funkcyjnego w pozycji 10kHz i wybrania funkcji sinus sektora funkcyjnego. Ustawiliśmy napięcie wyjściowe generatora na wartość 5V(zanotowaną jako U we) przy częstości generatora = 5kHz i otrzymaliśmy U we =4,19V. Po czym zmierzyliśmy spadek napięcia na rezystorze R 13 i otrzymaliśmy 4,19V . Badany układ zachowywał się jak przy częstotliwości rezonansowej.
Następnie zmierzyliśmy częstotliwość wyjściową generatora funkcyjnego i zanotowaliśmy jako częstotliwość rezonansową f r = 4,98 kHz. Obliczona przez nas wartość częstotliwości rezonansowej(po podstawieniu danych z instrukcji) wyniosła f r = 5,03 kHz. Różnica między nimi jest niewielka. Kolejnym zadaniem do wykonania było zmierzenie spadku napięcia na indukcyjności L 3. Zanotowaliśmy maksymalną wartość napięcia U L = 5,77 V oraz częstotliwość przy której ona wystąpiła f rL = 10,05 kHz. Wartość U L była większa od wartości U we . Następnie zmierzyliśmy spadek napięcia na kondensatorze C 4 i otrzymaliśmy:
U c = 5,7 V przy f rC = 1,08kHz. Wartość U c =U L .
Podłączając woltomierz AC między punktami A i B z rys1 zmierzyliśmy spadek napięcia na elementach L 3 oraz C 4 . Otrzymaliśmy: U LC = 0,82 V oraz f rLC = 4,97 kHz.
Następnie wyznaczyliśmy dobroć obwodu Q= 1,154.
Kolejnymi punktami ćwiczenia było wyznaczenie induktancji X L i kapacytancji X C .
X L = 31,4 Ω a X C =31,8 Ω. Następnie wyliczyliśmy szerokość pasma przewodzenia szeregowego obwodu rezonansowego. Otrzymaliśmy ∆f = 4,36 kHz. Mnożąc U R13max = 4,13V przez 0,7071 otrzymaliśmy 2,92 V. Pozwoliło to na określenie częstotliwości granicznych. Częstotliwości te to f rd = 2,75 kHz. Niestety wartości f rg nie udało nam się odczytać . Dokonaliśmy także pomiarów UR13 dla zadanych wartości częstotliwości: wyniki przedstawia tabela:
f [kHz] 0,3 1 2 3 4 5 6 7 8 9 10 U R13 [ V] 0,09 0,29 0,59 0,83 1 1,06 1,03 0,96 0,87 0,79 0,72 Drugą częścią ćwiczenia było badania równoległego obwodu rezonansowego. Po podłączeniu układu obliczyliśmy częstotliwość rezonansową wykorzystując wartości elementów z instrukcji. Miała ona wartość f r = 5,03kHz. ... zobacz całą notatkę
