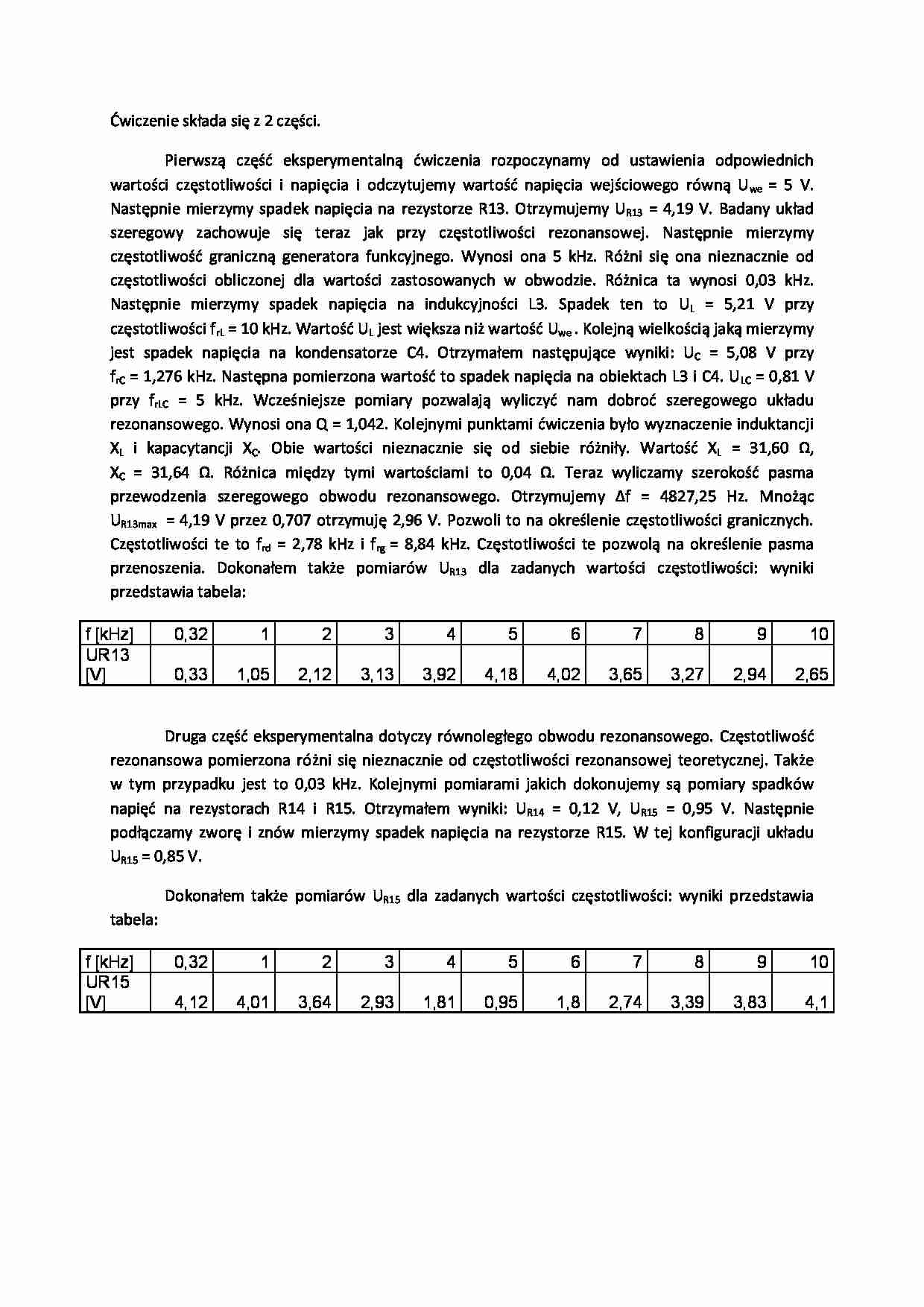

Ćwiczenie składa się z 2 części.
Pierwszą część eksperymentalną ćwiczenia rozpoczynamy od ustawienia odpowiednich wartości częstotliwości i napięcia i odczytujemy wartość napięcia wejściowego równą U we = 5 V. Następnie mierzymy spadek napięcia na rezystorze R13. Otrzymujemy U R13 = 4,19 V. Badany układ szeregowy zachowuje się teraz jak przy częstotliwości rezonansowej. Następnie mierzymy częstotliwość graniczną generatora funkcyjnego. Wynosi ona 5 kHz. Różni się ona nieznacznie od częstotliwości obliczonej dla wartości zastosowanych w obwodzie. Różnica ta wynosi 0,03 kHz. Następnie mierzymy spadek napięcia na indukcyjności L3. Spadek ten to U L = 5,21 V przy częstotliwości f rL = 10 kHz. Wartość U L jest większa niż wartość U we­ ­ . Kolejną wielkością jaką mierzymy jest spadek napięcia na kondensatorze C4. Otrzymałem następujące wyniki: U C = 5,08 V przy f rC = 1,276 kHz. Następna pomierzona wartość to spadek napięcia na obiektach L3 i C4. U LC = 0,81 V przy f rLC = 5 kHz. Wcześniejsze pomiary pozwalają wyliczyć nam dobroć szeregowego układu rezonansowego. Wynosi ona Q = 1,042. Kolejnymi punktami ćwiczenia było wyznaczenie induktancji X L i kapacytancji X C . Obie wartości nieznacznie się od siebie różniły. Wartość X L = 31,60 Ω, X C = 31,64 Ω. Różnica między tymi wartościami to 0,04 Ω. Teraz wyliczamy szerokość pasma przewodzenia szeregowego obwodu rezonansowego. Otrzymujemy ∆f = 4827,25 Hz. Mnożąc U R13max = 4,19 V przez 0,707 otrzymuję 2,96 V. Pozwoli to na określenie częstotliwości granicznych. Częstotliwości te to f rd = 2,78 kHz i f rg = 8,84 kHz. Częstotliwości te pozwolą na określenie pasma przenoszenia. Dokonałem także pomiarów U R13 dla zadanych wartości częstotliwości: wyniki przedstawia tabela: f [kHz] 0,32 1 2 3 4 5 6 7 8 9 10 UR13 [V] 0,33 1,05 2,12 3,13 3,92 4,18 4,02 3,65 3,27 2,94 2,65 Druga część eksperymentalna dotyczy równoległego obwodu rezonansowego. Częstotliwość rezonansowa pomierzona różni się nieznacznie od częstotliwości rezonansowej teoretycznej. Także w tym przypadku jest to 0,03 kHz. Kolejnymi pomiarami jakich dokonujemy są pomiary spadków napięć na rezystorach R14 i R15. Otrzymałem wyniki: U R14 = 0,12 V, U R15 = 0,95 V. Następnie podłączamy zworę i znów mierzymy spadek napięcia na rezystorze R15. W tej konfiguracji układu U R15 = 0,85 V. Dokonałem także pomiarów U R15 dla zadanych wartości częstotliwości: wyniki przedstawia tabela: f [kHz] 0,32 1 ... zobacz całą notatkę
