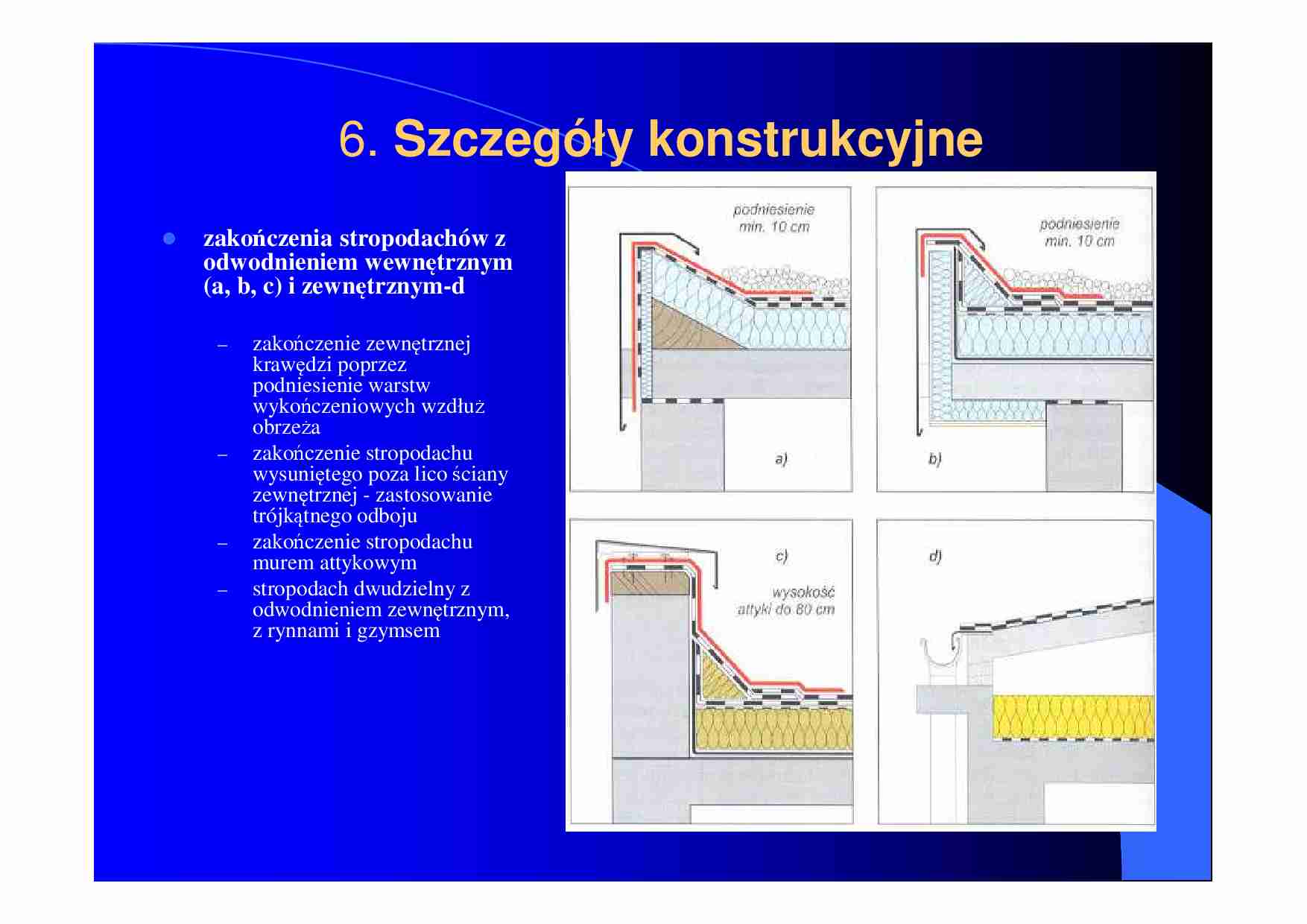

6. Szczegóły konstrukcyjne
zakończenia stropodachów z
odwodnieniem wewnętrznym
(a, b, c) i zewnętrznym-d
–
–
–
–
zakończenie zewnętrznej
krawędzi poprzez
podniesienie warstw
wykończeniowych wzdłuż
obrzeża
zakończenie stropodachu
wysuniętego poza lico ściany
zewnętrznej - zastosowanie
trójkątnego odboju
zakończenie stropodachu
murem attykowym
stropodach dwudzielny z
odwodnieniem zewnętrznym,
z rynnami i gzymsem
kominy w stropodachach
pełnych
Należy wykonać staranne ofasowania
z blachy uszczelniając połączenie
pokrycia stropodachu ze ścianą
komina. Obróbkę blacharską wywija
się na ścianę kominową na wysokość
odpryskującej wody opadowejok.30cm. Obróbką blacharska
zabezpiecza się także betonową czapę
przykrywająca komin.
Jako podstawę komina powinno się
wykonać żelbetowy kołnierz
połączony monolitycznie z płyta
stropową. Dzięki temu można w
prosty sposób wywinąć izolację
przeciwwodną na ścianę kominową
tarasy o technologii
stropodachu pełnego o
tradycyjnym układzie
warstw
Tarasy nad pomieszczeniami
użytkowanymi wykonywane są
najczęściej w tradycyjnym
układzie warstw: z
paroizoizolacją, termoizolacją,
izolacja przeciwwodną i
warstwami wykończeniowymi.
Warstwa spadkowa może być
bezpośrednio na stropie lub w
warstwach wykończeniowych
powyżej izolacji. Najlepszym
rozwiązaniem jest obniżenie
poziomu tarasu o 1 stopień w
stosunku do wnętrza budynku i
wykonanie odwodnienia
wewnętrznego oraz zakończenie
obrzeża attyką.
Przykład tarasu w technologii
stropodachu pełnego tradycyjnego- styk
z attyką i szczegół wpustu dachowego
taras o technologii
stropodachu
odwróconego
Jako wierzchnia warstwę
należy zastosować
niespoinowe płyty
chodnikowe lub drobną
kostkę brukową- materiały
pozwalające na
odprowadzenie wody
poprzez podsypkę ze
żwiru.
Jako obrzeże stosuje się
zazwyczaj attykę. Trzeba
wtedy wykonać
odwodnienie wewnętrzne
poprzez wpusty dachowe
Przykład tarasu w technologii
stropodachu odwróconegostyk z attyką i szczegół wpustu
dachowego
