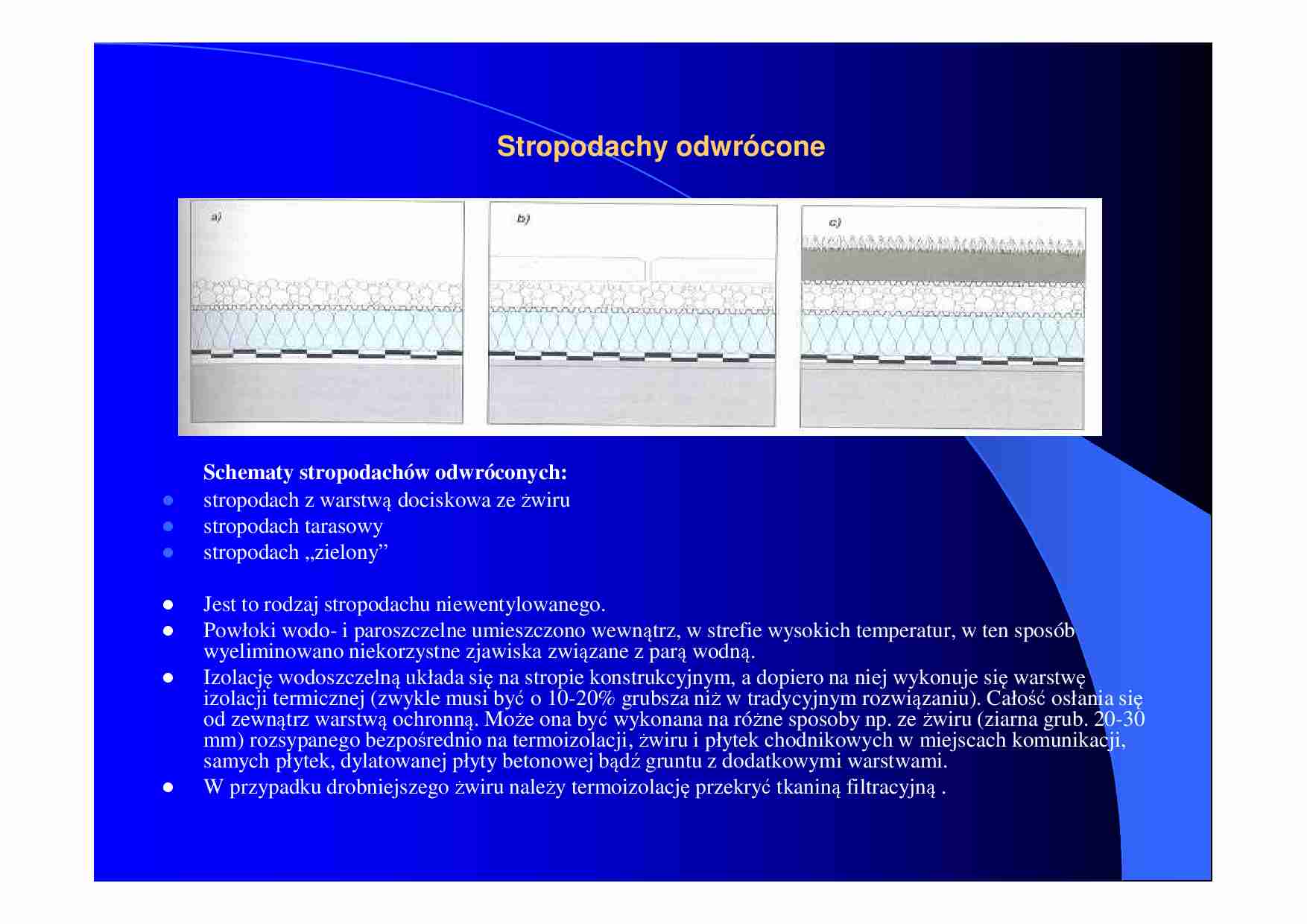

Stropodachy odwrócone
Schematy stropodachów odwróconych:
stropodach z warstwą dociskowa ze żwiru
stropodach tarasowy
stropodach „zielony”
Jest to rodzaj stropodachu niewentylowanego.
Powłoki wodo- i paroszczelne umieszczono wewnątrz, w strefie wysokich temperatur, w ten sposób
wyeliminowano niekorzystne zjawiska związane z parą wodną.
Izolację wodoszczelną układa się na stropie konstrukcyjnym, a dopiero na niej wykonuje się warstwę
izolacji termicznej (zwykle musi być o 10-20% grubsza niż w tradycyjnym rozwiązaniu). Całość osłania się
od zewnątrz warstwą ochronną. Może ona być wykonana na różne sposoby np. ze żwiru (ziarna grub. 20-30
mm) rozsypanego bezpośrednio na termoizolacji, żwiru i płytek chodnikowych w miejscach komunikacji,
samych płytek, dylatowanej płyty betonowej bądź gruntu z dodatkowymi warstwami.
W przypadku drobniejszego żwiru należy termoizolację przekryć tkaniną filtracyjną .
Para wodna dyfundująca z wnętrza budynku przez strop nie dochodzi do
izolacji termicznej i nie powoduje jej zawilgocenia. W tym przypadku
izolacja termiczna narażona jest na działanie opadów atmosferycznych i
zmiennych temperatur. Wykonuje się ją z polistyrenu ekstrudowanego.
Stosowany materiał ma zamknięto- komórkową strukturę, podwyższoną
wytrzymałość na ściskanie i niski współczynnik przewodności cieplnej.
Cechą charakterystyczną tych konstrukcji jest spływanie wody opadowej
na kilku poziomach tzn. niewielka część wody przecieka aż do
hydroizolacji, część spływa po termoizolacji i przy dużych opadach część
po warstwie dociskowej.
Stropodachy odwrócone są dobrym rozwiązaniem dla budynków o lekkiej
konstrukcji szkieletowej. Płyty z polistyrenu ekstrudowanego mogą być
uzupełnieniem termoizolacji mocowanej pomiędzy elementami
konstrukcji.
Przykłady stropodachów
odwróconych:
stropodach odwrócony
ze żwirową warstwą
dociskowa, wykonany na
budynku o lekkiej
konstrukcji szkieletowej
stropodach odwrócony z
płyt z polistyrenu
ekstrudowanego z
fabrycznie naniesiona
warstwą betonu,
wykonany na budynku o
lekkiej konstrukcji
szkieletowej
Przykład
stropodachu
odwróconego z
głęboka warstwą
humusu dla
roślinności
trawiastej i bylin
Odwrócony
stropodach jest
powszechnie
stosowany jako
podstawa dachów
zielonych- układ
warstw chroni
izolację
przeciwwodną przed
uszkodzeniami.
Przykład pełnego
stropodachu
odwróconego z
rozwiązaniem
attykiodwodnienie
wewnętrzne i
wariant drugiodwodnienie
zewnętrzne
wymagające osłony
z perforacji
umożliwiającej
odwodnienie na
wielu poziomach
Zalety stropodachu odwróconego:
nie ma kondensacji pary wodnej dyfundującej przez
przegrodę- zapobieganie zawilgoceniu stropodachu
na izolację wodoszczelną nie działają zmienne temperatury,
promienie UV, ciśnienie pary wodnej pod pokryciem
dach można wykorzystać jako taras, parking lub ogród
bardzo łatwe jest pogrubienie warstwy izolacyjnej w
stropodachu istniejącym bez zakłóceń w użytkowaniu wnętrza
łatwy dostęp do membrany wodoszczelnej.
