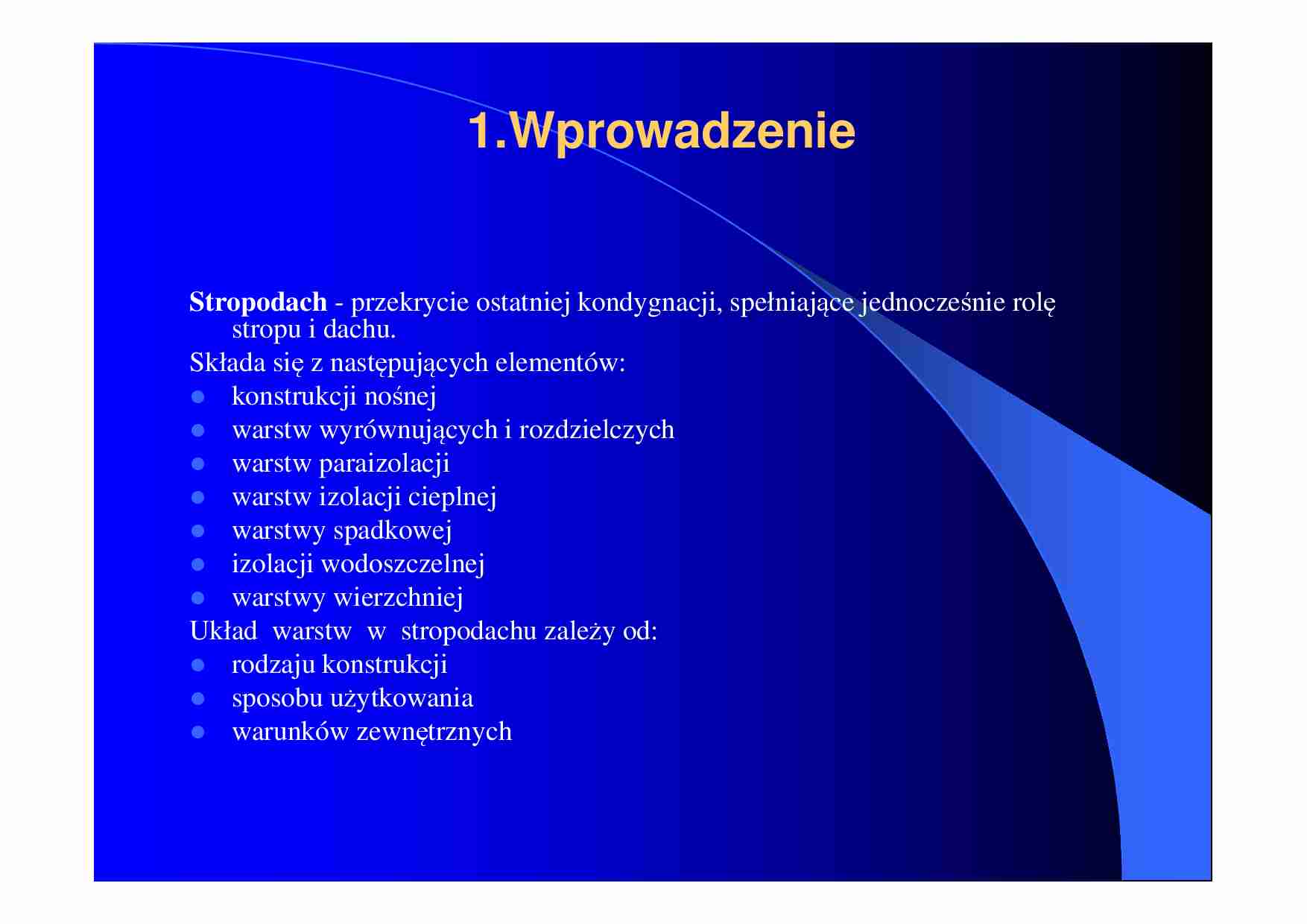

1.Wprowadzenie
Stropodach - przekrycie ostatniej kondygnacji, spełniające jednocześnie rolę
stropu i dachu.
Składa się z następujących elementów:
konstrukcji nośnej
warstw wyrównujących i rozdzielczych
warstw paraizolacji
warstw izolacji cieplnej
warstwy spadkowej
izolacji wodoszczelnej
warstwy wierzchniej
Układ warstw w stropodachu zależy od:
rodzaju konstrukcji
sposobu użytkowania
warunków zewnętrznych
Ze względu na konstrukcję, układ warstw i fizykę budowli
wyróżnia się stropodachy:
wentylowane (kanalikowe, dwudzielne, szczelinowe)
pełne (niewentylowane, odwrócone, odpowietrzane
Ze względu na sposób użytkowania wyróżnia się stropodachy:
nieużytkowe- dostępne dla nadzoru i konserwacji pokrycia
użytkowe- dostępne dla ludzi, np. tarasy
użytkowe- dostępne dla ruchu kołowego osobowego i ciężarowego
„zielone“- użytkowane w sposób ekstensywny, pokryte roślinami niskimi i
niewymagającymi specjalnej opieki
„zielone“- użytkowane intensywnie, z roślinnością zwykle wysoką, starannie
pielęgnowaną
2. Warstwy i ich zadania, materiały
warstwa konstrukcyjna- nośna, dla mniejszych rozpiętości może to być np. sztywna,
masywna konstrukcja płytowa z żelbetu. W przypadku dużych rozpiętości, stosuje się zwykle
lżejszą konstrukcję szkieletową z drewna, stali lub żelbetu
warstwy rozdzielcze i wyrównujące- zadaniem ich jest zamknięcie drobnych pęknięć w
warstwie nośnej, pochodzących np. od skurczu, wyrównanie podłoża i ochrona warstw
warstwa paroizolacji- wykonywana najczęściej z folii paroizolacyjnych (paroszczelnych) o
grubości 0,15-0,20 mm. Folie te nie są całkowicie szczelne, ale ilości przepuszczonej pary są
znikome. Układa się je pod warstwą termoizolacyjną. Najskuteczniejsze są folie z warstwą
aluminiową (refleksyjne), które odbijają promieniowanie cieplne, przez co redukują straty
ciepła. Układa się je powłoką aluminiową do spodu, tak samo jak warstwy zbrojone zbrojeniem do spodu. Zadaniem paroizolacji jest ochrona przed przenikaniem pary wodnej z
wnętrza budynku do warstw położonych wyżej. Paroizolacja może jednocześnie pełnić rolę
warstwy rozdzielczej i wyrównującej.
warstwa spadkowa- ponieważ jej grubość jest dość duża powinno się wykonywać ją z
materiałów lekkich np. betonu komórkowego, keramzytobetonu, styrobetu, można ją także
wykonać z gładzi betonowej, kruszywa (keramzytu), drewna (płyt, sklejek lub desek
ułożonych na legarach oraz ułożonych pod kątem płyt stropowych).
Minimalny spadek powinien być większy od 1%.
warstwa termoizolacji- najczęściej ze styropianu, wełny mineralnej albo polistyrenu
ekstrudowanego. Droższym rozwiązaniem jest wykorzystanie płyt o zmiennej grubości, ale
wtedy nie trzeba wykonywać oddzielnie warstwy spadkowej.
główne zadania warstwy termoizolacyjnej to:
-umożliwienie utrzymania we wnętrzu budynku przez cały rok warunków
komfortu cieplnego
-ograniczanie strat energii przy ogrzewaniu i zysków ciepła przy ew. chłodzeniu
wnętrza pod stropodachem
- ochrona warstwy nośnej przed nadmiernymi naprężeniami i odkształceniami
termicznymi
izolacja wodoszczelna - chroni wnętrze stropodachu przed opadami atmosferycznymi.
Układa się ją na warstwie wyrównującej ciśnienie pary wodnej (papie rowkowanej lub
rowkowaniu wykonanym w warstwie izolacji termicznej- zapobiega to powstawaniu
pęcherzy). Stosowne są najczęściej papy asfaltowe modyfikowane polimerami. Są odporne na
temperaturę zarówno wysoką, jak i niską, elastyczne i wolniej się starzeją. Mogą być
zgrzewalne lub klejone do podłoża. Wykonując z nich pokrycie układa się dwie warstwy najpierw papę podkładową, a na nią papę wierzchniego krycia. Istnieją też papy grubości min.
4 mm do krycia jednowarstwowego.
warstwy ochronne i użytkowe- stosuje się je w zależności od funkcji stropodachu, chronią
pokrycie przed mechanicznymi uszkodzeniami, ogniem, promieniowaniem cieplnym,
stanowią nawierzchnię dla ruchu kołowego lub pieszego bądź warstwę gruntu pod rośliny.
... zobacz całą notatkę
