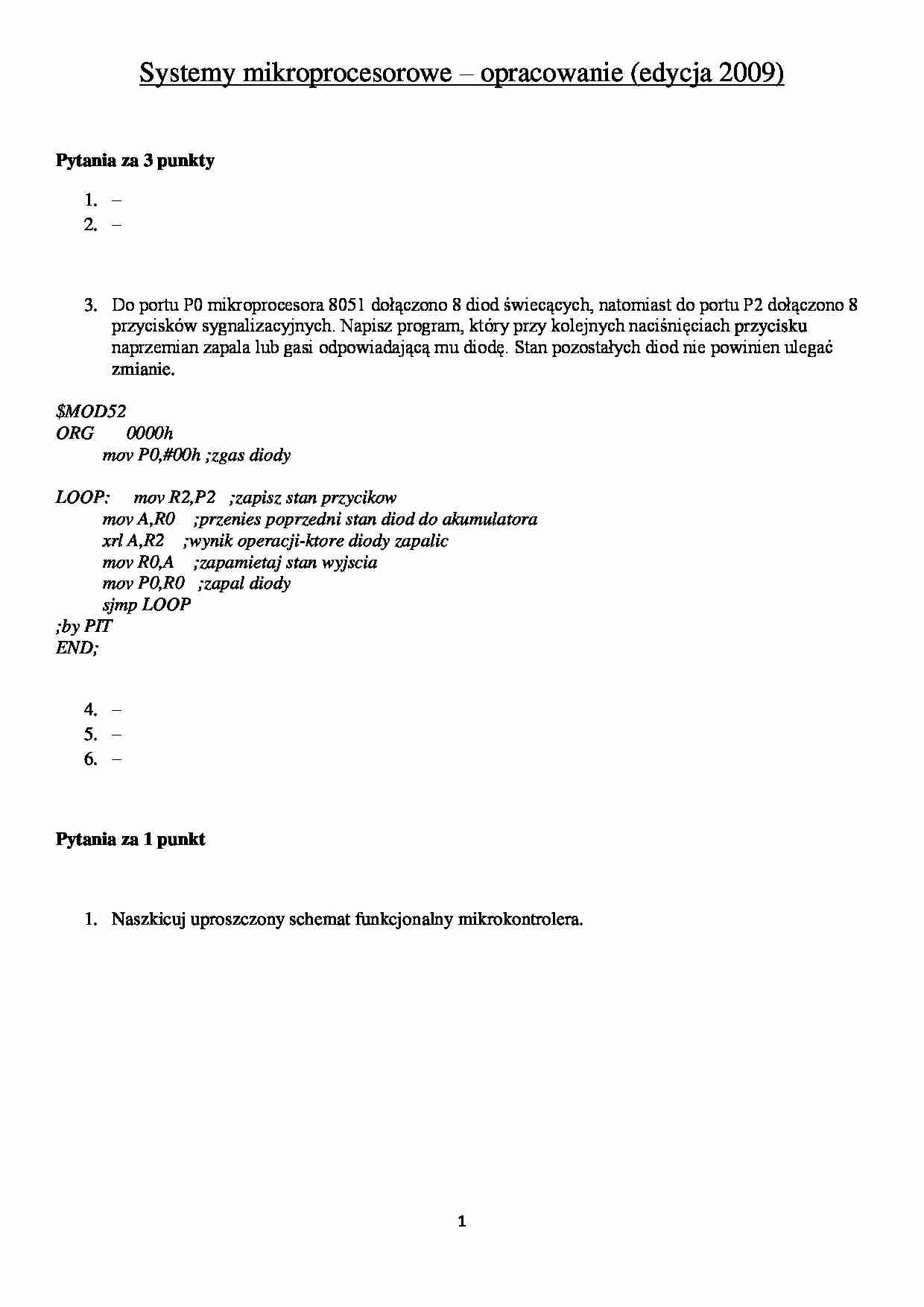

1 Systemy mikroprocesorowe – opracowanie (edycja 2009) Pytania za 3 punkty 1. – 2. – 3. Do portu P0 mikroprocesora 8051 dołączono 8 diod świecących, natomiast do portu P2 dołączono 8 przycisków sygnalizacyjnych. Napisz program, który przy kolejnych naciśnięciach przycisku naprzemian zapala lub gasi odpowiadającą mu diodę. Stan pozostałych diod nie powinien ulegać zmianie. $MOD52 ORG 0000h mov P0,#00h ;zgas diody LOOP: mov R2,P2 ;zapisz stan przycikow mov A,R0 ;przenies poprzedni stan diod do akumulatora xrl A,R2 ;wynik operacji-ktore diody zapalic mov R0,A ;zapamietaj stan wyjscia mov P0,R0 ;zapal diody sjmp LOOP ;by PIT END; 4. – 5. – 6. – Pytania za 1 punkt 1. Naszkicuj uproszczony schemat funkcjonalny mikrokontrolera. 2 2. Jakie zadania realizuje układ sterowania (Control Unit)? Zadaniem układu sterowania (CU - control unit) jest koordynacja pracy poszczególnych zespołów funkcjonalnych mikrokontrolera w trakcie wykonywania programu. Układ ten otwiera bądź zamyka przepływ danych między zespołami przyłączonymi do szyny danych oraz generuje sygnały sterujące pracą zespołów funkcjonalnych. Decyzje o przebiegu każdej kolejnej operacji blok sterowania podejmuje na podstawie zakodowanych rozkazów przesyłanych przez szynę danych oraz sygnałów stanu generowanych przez układ wykonawczy. Sygnały sterujące są przesyłane przez dwukierunkową szynę sygnałów sterowania, nazywaną w skrócie szyną sterowania. 3. Jakie zadania realizuje układ wykonawczy (Execution Unit)? Układ wykonawczy (EU - Execution Unit) realizuje operacje określone przez sygnały sterujące. Operacje mogą dotyczyć zarówno danych, jak i adresów. Operacje te wynikają z programu uruchomionego w systemie. 4. Naszkicuj budowę układu wykonawczego. 5. Podaj tryby adresowania dla mikrokontrolera 80C51. Dla każdego trybu podaj przykład instrukcji. Przez tryby adresowania rozumie się sposób wskazywania na argumenty wykorzystywane w trakcie wykonania instrukcji. Do najważniejszych trybów adresowania można zaliczyć: implikowane (wewnętrzne lub rejestrowe), np. ADD A,R1; INC A; CPL A; NOP; natychmiastowe, np. ADD A,#dana; MOV A,#0F3h; 3 pośrednie, np. MOV A,@R1; ADD A,@R0; MOVX A,@DPTR; bezpośrednie, np. ADD A,adres; MOV A,0F8h; względne, np. MOVC A, @A + PC, JNC (i pozostałe skoki z testowaniem) indeksowe - niemożliwe w 80C51! 6. Naszkicuj na czym polega adresowanie względne.
(…)
… telewizja przemysłowa obróbka wvideo
48. Jaką wydajność osiągają procesory sygnałowe TI? Z czego wynika taka wydajność.
11
49. Podaj różnice w budowie pomiędzy mikroprocesorami PIC a dsPIC.
PIC stosowany jest jako mikrokontroler ogólnego przeznaczenia, natomiast dsPIC jest bardziej nastawiony
na cyfrowe przetwarzanie sygnałów. Najbardziej zasadnicza różnica jest taka, ze dsPIC30 wymagają 4 cykli
zegara…
… można
zamaskować przerwanie licznika.
9. Jakich 6 kroków jest wykonywanych podczas obsługi przerwania.
1. Wygenerowanie sygnału potwierdzenia przyjęcia przerwania IRQACK (interrupt request acknowledge)
2. Zapamiętanie stanu jednostki centralnej; zazwyczaj zapamiętana jest zawartość akumulatora i rejestru
stanu (słowa wskaźników ALU)
3. Zapamiętanie adresu instrukcji, przy którym przerwano program (zawartego…
…?
Watchdog (z ang. "Czuwający pies") to urządzenie, najczęściej układ elektroniczny, chroniący system
mikroprocesorowy przed zbyt długim przebywaniem w stanie zablokowania (zawieszeniem się). Jego
działanie polega na zresetowaniu procesora w przypadku nieotrzymania od niego sygnału w określonym
czasie.
Hitachi:
TCSR (time control/status register) - rejestr kontrolny i rejestr stanu licznika nadzorcy
TCNT (time counter) - 8-bitowy licznik nadzorcy
RSTCSR (reset control/status register) - rejestr stanu i rejestr kontrolny sterowania układu RESET
Dla procesora ColdFire:
WCR (watchdog control register) - rejestr kontrolny
WMR (watchdog module register) - rejestr modułów układu watchdog
WCNTR (watchdog counter register) - rejestr licznika
WSR (watchdog service register) - rejestr obsługi układu watchdog
4…
…
16. Jakie linie sygnałowe są wymagane do komunikacji mikrokontrolera z pamięcią szeregową?
Do sterowania pamięcią EEPROM z szeregowym dostępem stosuje się powszechnie dwie różne metody:
1. Sterowanie przy użyciu linii portów wejścia/wyjścia mikrokontrolera
2. Sterowanie przez interfejs komunikacji szeregowej.
W przypadku 1 pamięć jest połączona z mikrokontrolerem przez 4 linie portu PA. Spełniają…
