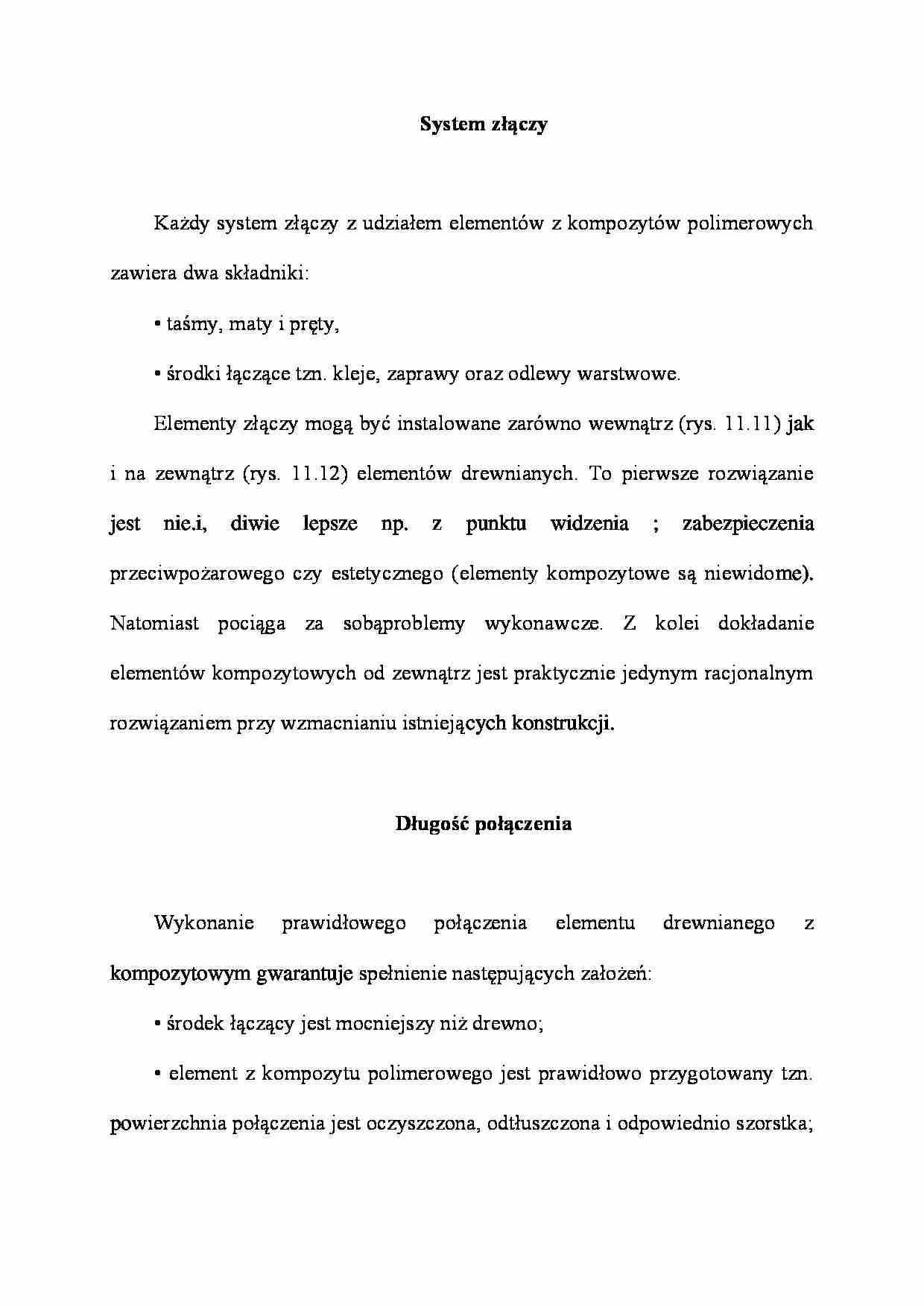

System złączy - wykład - strona 1 System złączy - wykład - strona 2

Fragment notatki:

System złączy
Każdy system złączy z udziałem elementów z kompozytów polimerowych zawiera dwa składniki:
• taśmy, maty i pręty,
• środki łączące tzn. kleje, zaprawy oraz odlewy warstwowe.
Elementy złączy mogą być instalowane zarówno wewnątrz (rys. 11.11) jak i na zewnątrz (rys. 11.12) elementów drewnianych. To pierwsze rozwiązanie jest nie­.i, diwie lepsze np. z punktu widzenia ; zabezpieczenia przeciwpożarowego czy estetycznego (elementy kompozytowe są niewidome). Natomiast pociąga za sobą problemy wykonawcze. Z kolei dokładanie elementów kompozytowych od zewnątrz jest praktycznie jedynym racjonalnym rozwiązaniem przy wzmacnianiu istnieją­cych konstrukcji.
Długość połączenia
Wykonanie prawidłowego połączenia elementu drewnianego z kompozytowym gwarantuje spełnienie następujących założeń:
• środek łączący jest mocniejszy niż drewno;
• element z kompozytu polimerowego jest prawidłowo przygotowany tzn. po­wierzchnia połączenia jest oczyszczona, odtłuszczona i odpowiednio szorstka; połączenie między tym elementem i klejem jest mocniejsze niż połączenie między klejem i drewnem;
• maksymalne dopuszczalne naprężenie ścinające w połączeniu jest równe wy­trzymałości na ścinanie drewna; • wielkość przekroju poprzecznego elementu kompozytowego i wielkość strefy, w której przekazywane jest ścinanie określa wymaganą maksymalną nośność elementu;
• w obliczeniach należy założyć, że siły rozciągające są przenoszone przez ele­ment kompozytowy.
