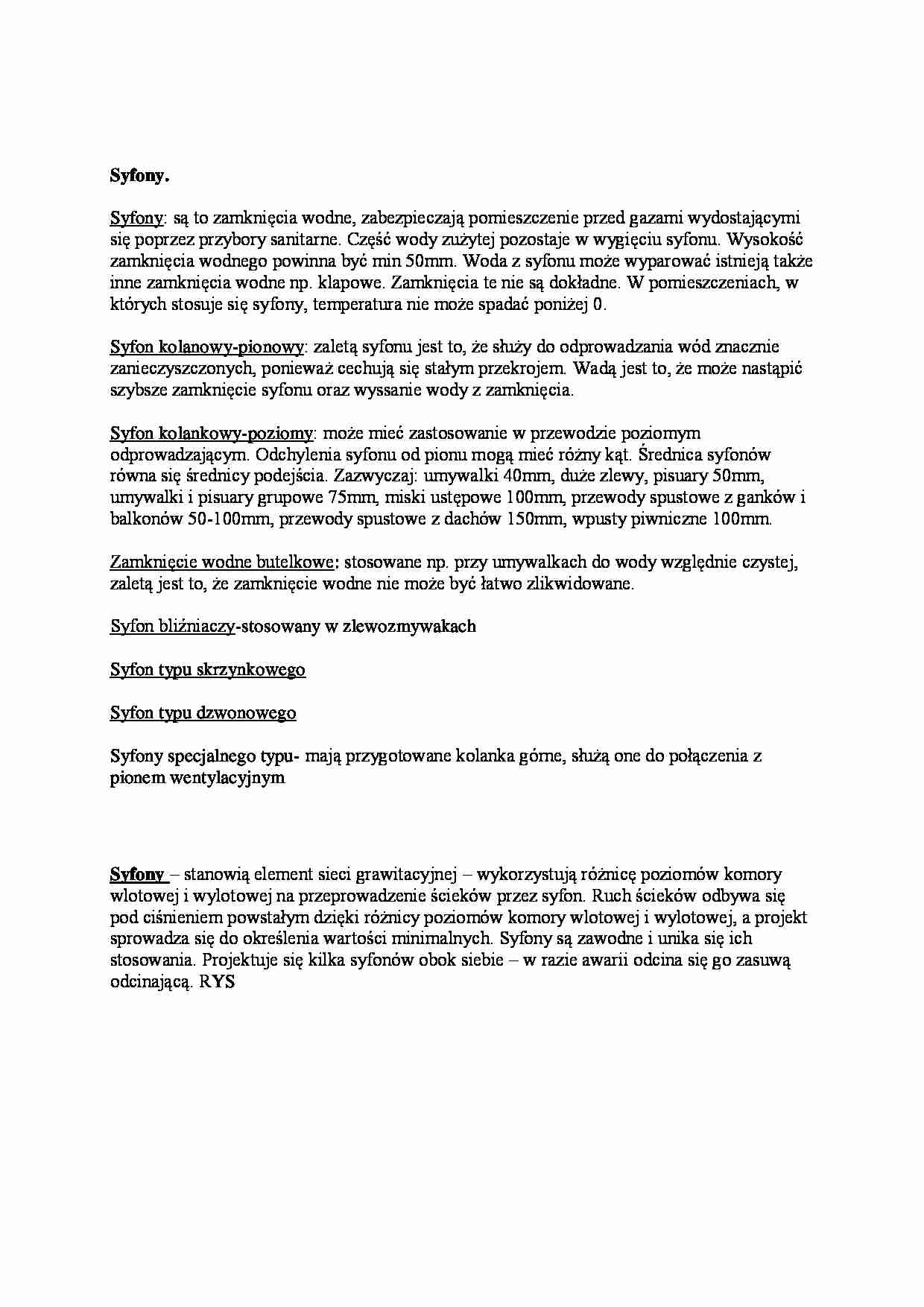

Syfony. Syfony: są to zamknięcia wodne, zabezpieczają pomieszczenie przed gazami wydostającymi się poprzez przybory sanitarne. Część wody zużytej pozostaje w wygięciu syfonu. Wysokość zamknięcia wodnego powinna być min 50mm. Woda z syfonu może wyparować istnieją także inne zamknięcia wodne np. klapowe. Zamknięcia te nie są dokładne. W pomieszczeniach, w których stosuje się syfony, temperatura nie może spadać poniżej 0. Syfon kolanowy-pionowy: zaletą syfonu jest to, że służy do odprowadzania wód znacznie zanieczyszczonych, ponieważ cechują się stałym przekrojem. Wadą jest to, że może nastąpić szybsze zamknięcie syfonu oraz wyssanie wody z zamknięcia. Syfon kolankowy-poziomy: może mieć zastosowanie w przewodzie poziomym odprowadzającym. Odchylenia syfonu od pionu mogą mieć różny kąt. Średnica syfonów równa się średnicy podejścia. Zazwyczaj: umywalki 40mm, duże zlewy, pisuary 50mm, umywalki i pisuary grupowe 75mm, miski ustępowe 100mm, przewody spustowe z ganków i balkonów 50-100mm, przewody spustowe z dachów 150mm, wpusty piwniczne 100mm. Zamknięcie wodne butelkowe: stosowane np. przy umywalkach do wody względnie czystej, zaletą jest to, że zamknięcie wodne nie może być łatwo zlikwidowane. Syfon bliźniaczy-stosowany w zlewozmywakach Syfon typu skrzynkowego Syfon typu dzwonowego Syfony specjalnego typu- mają przygotowane kolanka górne, służą one do połączenia z pionem wentylacyjnym Syfony – stanowią element sieci grawitacyjnej – wykorzystują różnicę poziomów komory wlotowej i wylotowej na przeprowadzenie ścieków przez syfon. Ruch ścieków odbywa się pod ciśnieniem powstałym dzięki różnicy poziomów komory wlotowej i wylotowej, a projekt sprowadza się do określenia wartości minimalnych. Syfony są zawodne i unika się ich stosowania. Projektuje się kilka syfonów obok siebie – w razie awarii odcina się go zasuwą odcinającą. RYS
... zobacz całą notatkę
