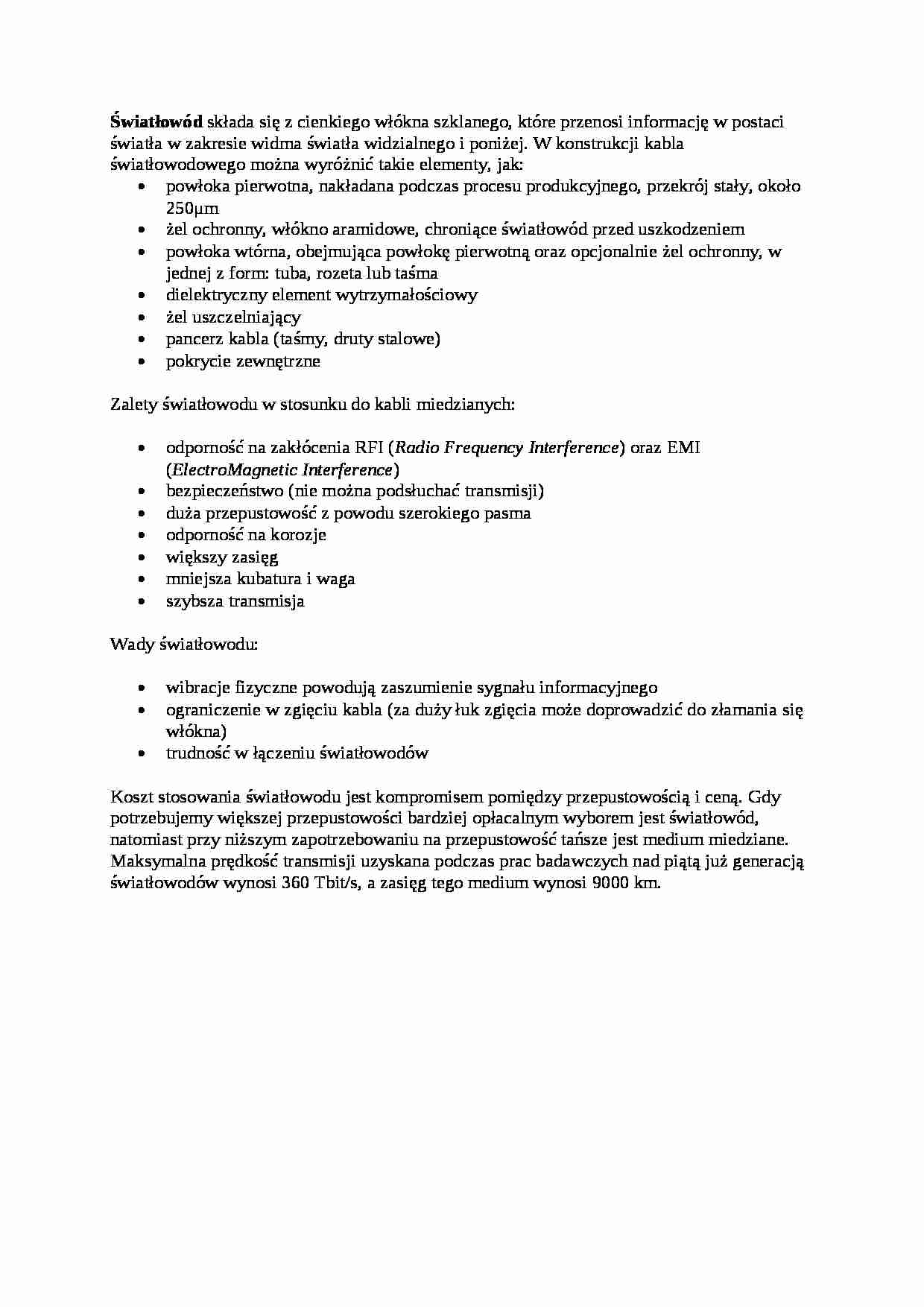

Światłowód - wykład - strona 1

Fragment notatki:

Światłowód składa się z cienkiego włókna szklanego, które przenosi informację w postaci światła w zakresie widma światła widzialnego i poniżej. W konstrukcji kabla światłowodowego można wyróżnić takie elementy, jak:
powłoka pierwotna, nakładana podczas procesu produkcyjnego, przekrój stały, około 250μm
żel ochronny, włókno aramidowe, chroniące światłowód przed uszkodzeniem
powłoka wtórna, obejmująca powłokę pierwotną oraz opcjonalnie żel ochronny, w jednej z form: tuba, rozeta lub taśma
dielektryczny element wytrzymałościowy
żel uszczelniający
pancerz kabla (taśmy, druty stalowe)
pokrycie zewnętrzne
Zalety światłowodu w stosunku do kabli miedzianych:
odporność na zakłócenia RFI (Radio Frequency Interference) oraz EMI (ElectroMagnetic Interference)
bezpieczeństwo (nie można podsłuchać transmisji)
duża przepustowość z powodu szerokiego pasma
odporność na korozje
większy zasięg
mniejsza kubatura i waga
szybsza transmisja
Wady światłowodu:
wibracje fizyczne powodują zaszumienie sygnału informacyjnego
ograniczenie w zgięciu kabla (za duży łuk zgięcia może doprowadzić do złamania się włókna)
trudność w łączeniu światłowodów
Koszt stosowania światłowodu jest kompromisem pomiędzy przepustowością i ceną. Gdy potrzebujemy większej przepustowości bardziej opłacalnym wyborem jest światłowód, natomiast przy niższym zapotrzebowaniu na przepustowość tańsze jest medium miedziane. Maksymalna prędkość transmisji uzyskana podczas prac badawczych nad piątą już generacją światłowodów wynosi 360 Tbit/s, a zasięg tego medium wynosi 9000 km.
