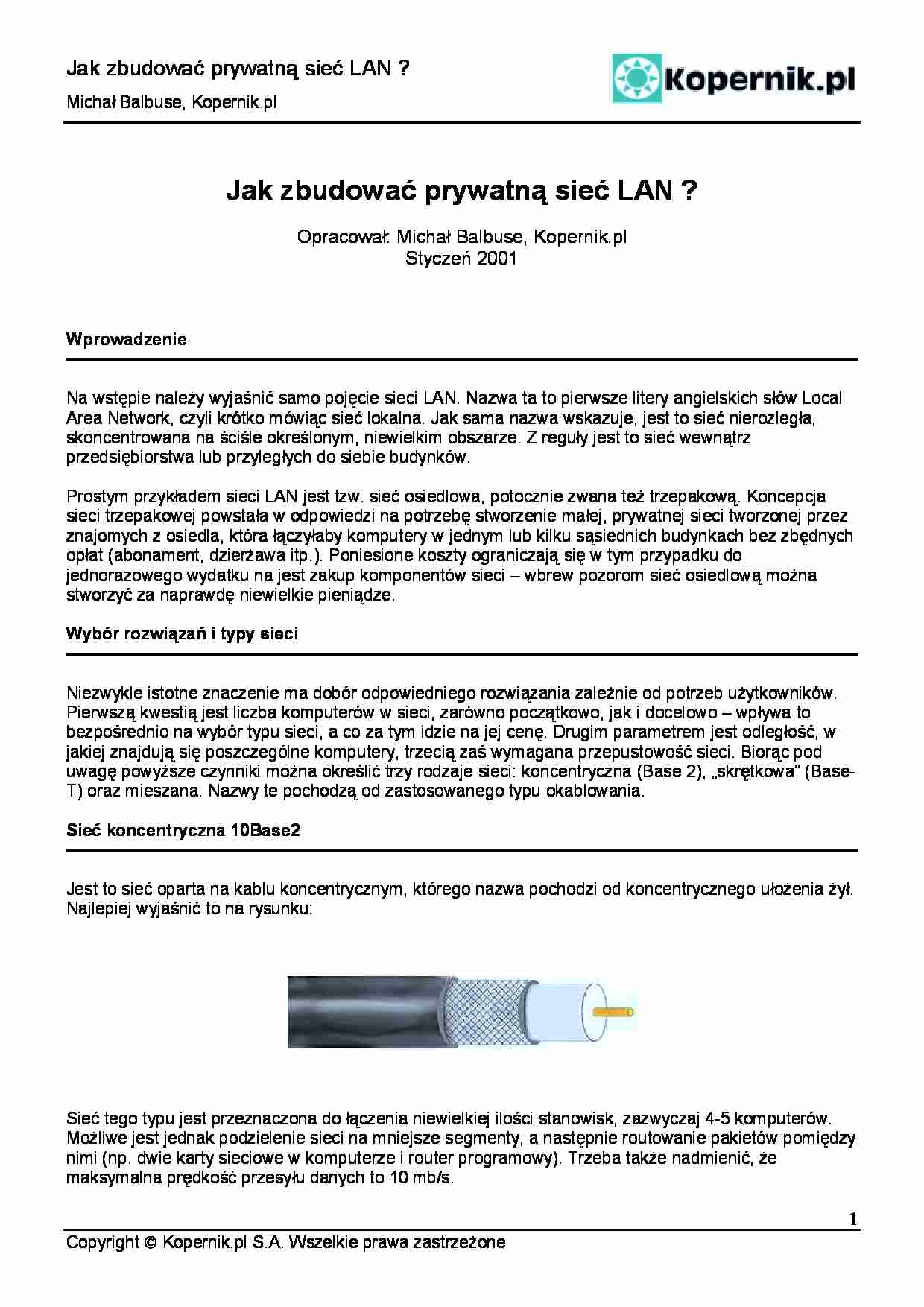

Jak zbudować prywatną sieć LAN ?
Michał Balbuse, Kopernik.pl
Jak zbudować prywatną sieć LAN ?
Opracował: Michał Balbuse, Kopernik.pl
Styczeń 2001
Wprowadzenie
Na wstępie należy wyjaśnić samo pojęcie sieci LAN. Nazwa ta to pierwsze litery angielskich słów Local
Area Network, czyli krótko mówiąc sieć lokalna. Jak sama nazwa wskazuje, jest to sieć nierozległa,
skoncentrowana na ściśle określonym, niewielkim obszarze. Z reguły jest to sieć wewnątrz
przedsiębiorstwa lub przyległych do siebie budynków.
Prostym przykładem sieci LAN jest tzw. sieć osiedlowa, potocznie zwana też trzepakową. Koncepcja
sieci trzepakowej powstała w odpowiedzi na potrzebę stworzenie małej, prywatnej sieci tworzonej przez
znajomych z osiedla, która łączyłaby komputery w jednym lub kilku sąsiednich budynkach bez zbędnych
opłat (abonament, dzierżawa itp.). Poniesione koszty ograniczają się w tym przypadku do
jednorazowego wydatku na jest zakup komponentów sieci – wbrew pozorom sieć osiedlową można
stworzyć za naprawdę niewielkie pieniądze.
Wybór rozwiązań i typy sieci
Niezwykle istotne znaczenie ma dobór odpowiedniego rozwiązania zależnie od potrzeb użytkowników.
Pierwszą kwestią jest liczba komputerów w sieci, zarówno początkowo, jak i docelowo – wpływa to
bezpośrednio na wybór typu sieci, a co za tym idzie na jej cenę. Drugim parametrem jest odległość, w
jakiej znajdują się poszczególne komputery, trzecią zaś wymagana przepustowość sieci. Biorąc pod
uwagę powyższe czynniki można określić trzy rodzaje sieci: koncentryczna (Base 2), „skrętkowa” (BaseT) oraz mieszana. Nazwy te pochodzą od zastosowanego typu okablowania.
Sieć koncentryczna 10Base2
Jest to sieć oparta na kablu koncentrycznym, którego nazwa pochodzi od koncentrycznego ułożenia żył.
Najlepiej wyjaśnić to na rysunku:
Sieć tego typu jest przeznaczona do łączenia niewielkiej ilości stanowisk, zazwyczaj 4-5 komputerów.
Możliwe jest jednak podzielenie sieci na mniejsze segmenty, a następnie routowanie pakietów pomiędzy
nimi (np. dwie karty sieciowe w komputerze i router programowy). Trzeba także nadmienić, że
maksymalna prędkość przesyłu danych to 10 mb/s.
1
Copyright Kopernik.pl S.A. Wszelkie prawa zastrzeżone
Jak zbudować prywatną sieć LAN ?
Michał Balbuse, Kopernik.pl
Sieci zbudowane na kablu koncentrycznym można dalej podzielić w zależności od maksymalnej
możliwej długości całej sieci (całkowita długość, nie zaś odległość pomiędzy stanowiskami):
•
•
•
Ethernet – do 180 metrów. Jest to sieć oparta na kablu koncentrycznym o średnicy 0,25 cala,
który wykorzystywany jest w małych sieciach lokalnych,
Arcnet – do 300 metrów. W tym przypadku średnica kabla wynosi 0,33 cala, stąd większa
odległość – kabel taki jest czasami wykorzystywany do budowy rdzenia sieci mieszanych.
Ethernet – do 500 metrów. Średnica kabla wynosi 0,5 cala, technologia ta praktycznie nie jest już
dzisiaj stosowana do budowy sieci, tylko sporadycznie do tworzenia rdzenia sieci mieszanych.
Ze względu na różne impedancje falowe i właściwości
... zobacz całą notatkę
