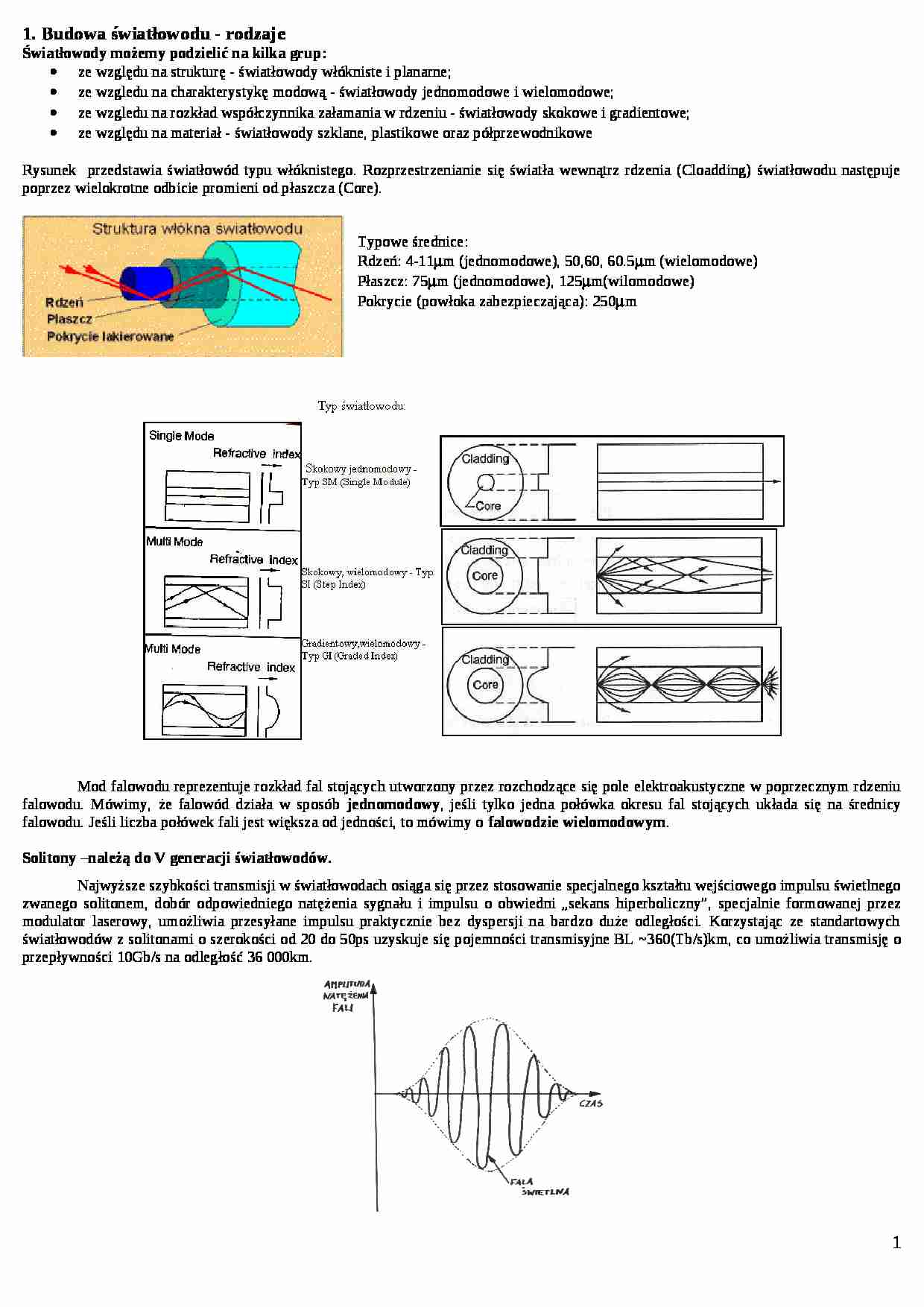

1. Budowa światłowodu - rodzaje
Światłowody możemy podzielić na kilka grup: ze względu na strukturę - światłowody włókniste i planarne; ze wzgledu na charakterystykę modową - światłowody jednomodowe i wielomodowe; ze wzgledu na rozkład współczynnika załamania w rdzeniu - światłowody skokowe i gradientowe; ze względu na materiał - światłowody szklane, plastikowe oraz półprzewodnikowe.
Rysunek przedstawia światłowód typu włóknistego. Rozprzestrzenianie się światła wewnątrz rdzenia (Cloadding) światłowodu następuje poprzez wielokrotne odbicie promieni od płaszcza (Core). Typowe średnice:
Rdzeń: 4-11μm (jednomodowe), 50,60, 60.5μm (wielomodowe)
Płaszcz: 75μm (jednomodowe), 125μm(wilomodowe)
Pokrycie (powłoka zabezpieczająca): 250μm
Mod falowodu reprezentuje rozkład fal stojących utworzony przez rozchodzące się pole elektroakustyczne w poprzecznym rdzeniu falowodu. Mówimy, że falowód działa w sposób jednomodowy, jeśli tylko jedna połówka okresu fal stojących układa się na średnicy falowodu. Jeśli liczba połówek fali jest większa od jedności, to mówimy o falowodzie wielomodowym.
Solitony -należą do V generacji światłowodów.
Najwyższe szybkości transmisji w światłowodach osiąga się przez stosowanie specjalnego kształtu wejściowego impulsu świetlnego zwanego solitonem, dobór odpowiedniego natężenia sygnału i impulsu o obwiedni „sekans hiperboliczny”, specjalnie formowanej przez modulator laserowy, umożliwia przesyłane impulsu praktycznie bez dyspersji na bardzo duże odległości. Korzystając ze standartowych światłowodów z solitonami o szerokości od 20 do 50ps uzyskuje się pojemności transmisyjne BL ~360(Tb/s)km, co umożliwia transmisję o przepływności 10Gb/s na odległość 36 000km.
Obwiednia solitonu fali świetlnej wg funkcji sekans hiperboliczny
Zalety światłowodów
Olbrzymia potencjalna szerokość pasma, wynikająca z zastosowania nośnika optycznego i sięgająca około 2*1014 Hz
Mała stratność, nawet do 0,2 dB/km
Odporność na interferencje elektromagnetyczne, co jest cechą charakterystyczną dla światłowodów będących falowodami dielektrycznymi
Niewielkie wymiary i waga, gdyż przekrój światłowodu nie przekracza rozmiaru włosa ludzkiego
Wytrzymałość i giętkość, wyrażająca się dużą odpornością na rozciąganie i wyginanie bez ryzyka uszkodzeń
Oferują potencjalne możliwości budowy tanich linii telekomunikacyjnych, gdyż są wytwarzane z piasku, który w przeciwieństwie do miedzi używanej w przewodnikach metalicznych, nie jest rzadkim surowcem
(…)
… oświetleniowe;
Klasyfikacja sieci komputerowych (w tym światłowodowych): Technologia:
LAN (Local Area Network) - mała sieć lokalna; Ethernet, Token Ring
MAN (Metropolitan Area Network) - sieć miejska lub szkieletowa; FDDI
WAN (wide Area Network) - sieć rozległa, między krajami czy wręcz kontynentami; SONET -SDH,PDH
SAN (Storage Area network) - sieci specjalizowane. Fibre Channel
Podstawowymi pojęciami…
… metalicznych, nie jest rzadkim surowcem 2. Sposoby wytwarzania światłowodów
Światłowody są wytwarzane z bardzo czystego szkła kwarcowego (krzemionki). Płaszcz - wykonywany z czystego szkła.
Rdzeń - do szkła dodaje się odpowiednią ilość domieszek (zwykle german lub ołów) zwiększających jego współczynnik załamania w stosunku do współczynnika załamania w płaszczu.
Sposoby wytwarzania:
Wyciąganie nici z kształtek…
… się tym, że stosunkowo dużo mocy wprowadzają do linii głównej, a mało z niej wyprowadzają, co pozwala do sieci liniowej wprowadzić większą liczbę użytkowników.
8. Siatki Bragga To siatka dyfrakcyjna (zespół regularnie rozmieszczonych szczelin, powodujących dyfrakcję przechodzącego przez nie światła), na której zachodzi dyfrakcja Bragga.
Odbicie Bragga:
2d sinΘ = vλ, v=1,2,3…
Siatki Bragga . Dzięki nim uzyskuje…
… w porównaniu z dotychczasowymi mediami transmisyjnymi mają najszersze pasmo przenoszenia, grubo ponad 1 [THz]. Wynika z tego, że sieci oparte na światłowodach mają największa przepustowość danych i przepustowość da wciąż rośnie (gigabajtowe szybkości na duże odległości).
Przyszłe sieci, nawet małe lokalne, będą to sieci oparte na światłowodach, głownie wielomodoych, gdyż światłowody wielomodowe są grube…
