Fragment notatki:

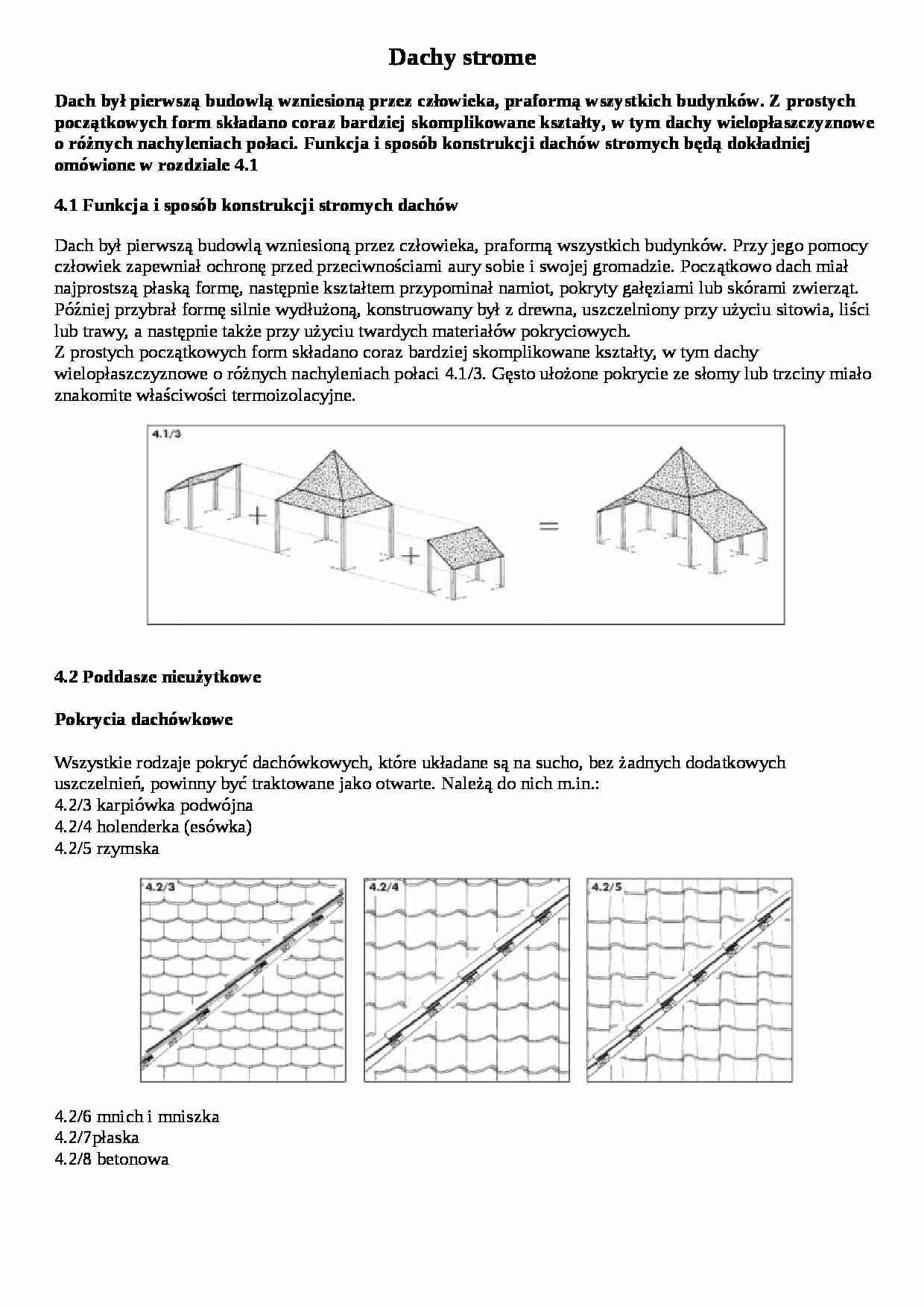

Dachy strome Dach był pierwszą budowlą wzniesioną przez człowieka, praformą wszystkich budynków. Z prostych początkowych form składano coraz bardziej skomplikowane kształty, w tym dachy wielopłaszczyznowe o różnych nachyleniach połaci. Funkcja i sposób konstrukcji dachów stromych będą dokładniej omówione w rozdziale 4.1 4.1 Funkcja i sposób konstrukcji stromych dachów Dach był pierwszą budowlą wzniesioną przez człowieka, praformą wszystkich budynków. Przy jego pomocy człowiek zapewniał ochronę przed przeciwnościami aury sobie i swojej gromadzie. Początkowo dach miał najprostszą płaską formę, następnie kształtem przypominał namiot, pokryty gałęziami lub skórami zwierząt. Później przybrał formę silnie wydłużoną, konstruowany był z drewna, uszczelniony przy użyciu sitowia, liści lub trawy, a następnie także przy użyciu twardych materiałów pokryciowych. Z prostych początkowych form składano coraz bardziej skomplikowane kształty, w tym dachy wielopłaszczyznowe o różnych nachyleniach połaci 4.1/3. Gęsto ułożone pokrycie ze słomy lub trzciny miało znakomite właściwości termoizolacyjne.
4.2 Poddasze nieużytkowe Pokrycia dachówkowe Wszystkie rodzaje pokryć dachówkowych, które układane są na sucho, bez żadnych dodatkowych uszczelnień, powinny być traktowane jako otwarte. Należą do nich m.in.: 4.2/3 karpiówka podwójna 4.2/4 holenderka (esówka) 4.2/5 rzymska
4.2/6 mnich i mniszka 4.2/7płaska  4.2/8 betonowa
Pokrycie dachówkowe z dodatkowym uszczelnieniem Dachy pokryte dachówkami różnego rodzaju są szczelne dla opadów atmosferycznych jeśli zastosowano odpowiednie nachylenie połaci, a dachówki zostały ułożone zgodnie z wymogami sztuki budowlanej. Dodatkowe zabiegi uszczelniające są konieczne ze względu na: - wiatr - zadymkę śnieżną - inne warunki klimatyczne - ew. zbyt małe nachylenie połaci dachu Zależnie od rodzaju materiału pokryciowego i sposobu jego ułożenia na dachu możliwe są następujące zabiegi dodatkowe: - klamrowanie  rys. 4.2/9 Klamrowanie dachówek pozwala dodatkowo zabezpieczyć je przed podrywaniem przez wiatr i ześlizgiwaniem się z połaci dachu. Rodzaj klamer i ich liczba zależy od lokalnych warunków klimatycznych i przepisów budowlanych. - łączenie zaprawą  4.2/10 Głównie przy esówce stosuje się dla uszczelnienia połączeń pomiędzy poszczególnymi dachówkami wypełnienie zaprawa fug poprzecznych i podłużnych. Ostatnio stosuje się również uszczelnienie fug poprzez wypełnianie pianką od środka dachu - podkładki bitumiczne pod dachówkę  4.2/11 Bitumiczne podkładki uszczelniające pod dachówkę są stosowane szczególnie w okolicach górskich. Poprzez wywinięcie dobrze uszczelniają poprzeczne połączenia kolejnych warstw dachówek. W lecie podkładki pod wpływem słońca sklejają się między sobą oraz kleją się do dachówek, zwiększając odporność dachu na podrywanie dachówek.

(…)

… warunkach cieplno-wilgotnościowych we wnętrzu budynku (temperatura ok. +20°C i wilgotności powietrza 50%), nie ma potrzeby wykonywać obliczeń  wilgotnościowych. Przekroczenie któregokolwiek z warunków, tj. rozmiarów dachu lub warunków we wnętrzu, wymaga przeprowadzenia obliczeń sprawdzających. Maksymalna wartości współczynnika przenikania ciepła dla stropów i dachów nad pomieszczeniem ogrzewanym…
…. Wartość współczynnika przenikania ciepła U dla konstrukcji pokazanej na rysunku 4.3.3/1 i 4.3.3/2 wynosi 0.27 W/(m2K). Pod względem cieplno-wilgotnościowym dach tego typu jest bez zarzutu. Dyfuzja pary wodnej odbywa się tu bez zakłóceń, nie dochodzi do wykraplania wilgoci.
01 krokwie; 02 styropianowe płyty izolacji termicznej; 03 zespolona płyta styropianowo-gipsowa; 04 ruszt drewniany; 05 drugie…
… od dołu płyty styropianowe. Grubość płyt styropianowych w tej warstwie musi odpowiadać pełnej wysokości krokwi. Obecne przepisy ochrony cieplnej wymagaj współczynnika przenikania ciepła dla dachu nie większego niż 0.3 W/(m2K). Zastosowanie izolacji styropianowej pozwala na uzyskanie wartości znacznie niższych. W budynkach energooszczędnych realizuje się wartości niższe od 0.2 W/(m2K). Dach przedstawiony…
… przyścienna; 05 krokiew zewnętrzna przyścienna; 06 deskowanie; 07 wiatroizolacja; 08 styropianowa izolacja stropu; 09 deska osłaniająca; 10 płatew; 11 rura wentylacyjna; 12 kształtka wentylacyjna z kapturem; 13 elastyczna folia uszczelniająca; 14 krokwie; 15 łata wyrównująca; 16 łata; 17 pokrycie rozpięte na krokwiach; 18 kołnierz uszczelniający; 19 podkładka zapobiegająca obwisaniu izolacji; 20 paski…
… warstwowej; 04 przestrzeń wentylowana; 05 warstwa elewacyjna; 06 krokiew szczytowa wewnetrzna; 07 krokiew szczytowa zewnetrzna; 08 płatew przewieszona; 09 deskowanie; 10 wiatroizolacja; 11 płyty styropianowe; 12 łata dachowa; 13 łata podkładowa; 14 pokrycie dachowe; 15 styropian jako szalunek dla wieńca; 16 wiatroizolacja z folii elastycznej; 17 warstwa kleju; 18 łata dociskowa; 19 deska szczytowa
Okap…
… dachu; 08 obróbka rynnowa; 09 obróbka blaszana na podkładzie bitumicznym; 10 deskowanie pod (09); 11 okładzina wewnetrzna; 12 okno; 13 folia uszczelniająca dookoła obrzeże okna; 14 parapet okienny, krawędź czołowa
Obróbka połączenia dachu z kominem Uzyskanie pełnej szczelności dachu w miejscu, w którym komin przebija połać dachową, stwarza zwykle wiele problemów. Tak jest również i w przypadku dachu…
... zobacz całą notatkę
