Fragment notatki:

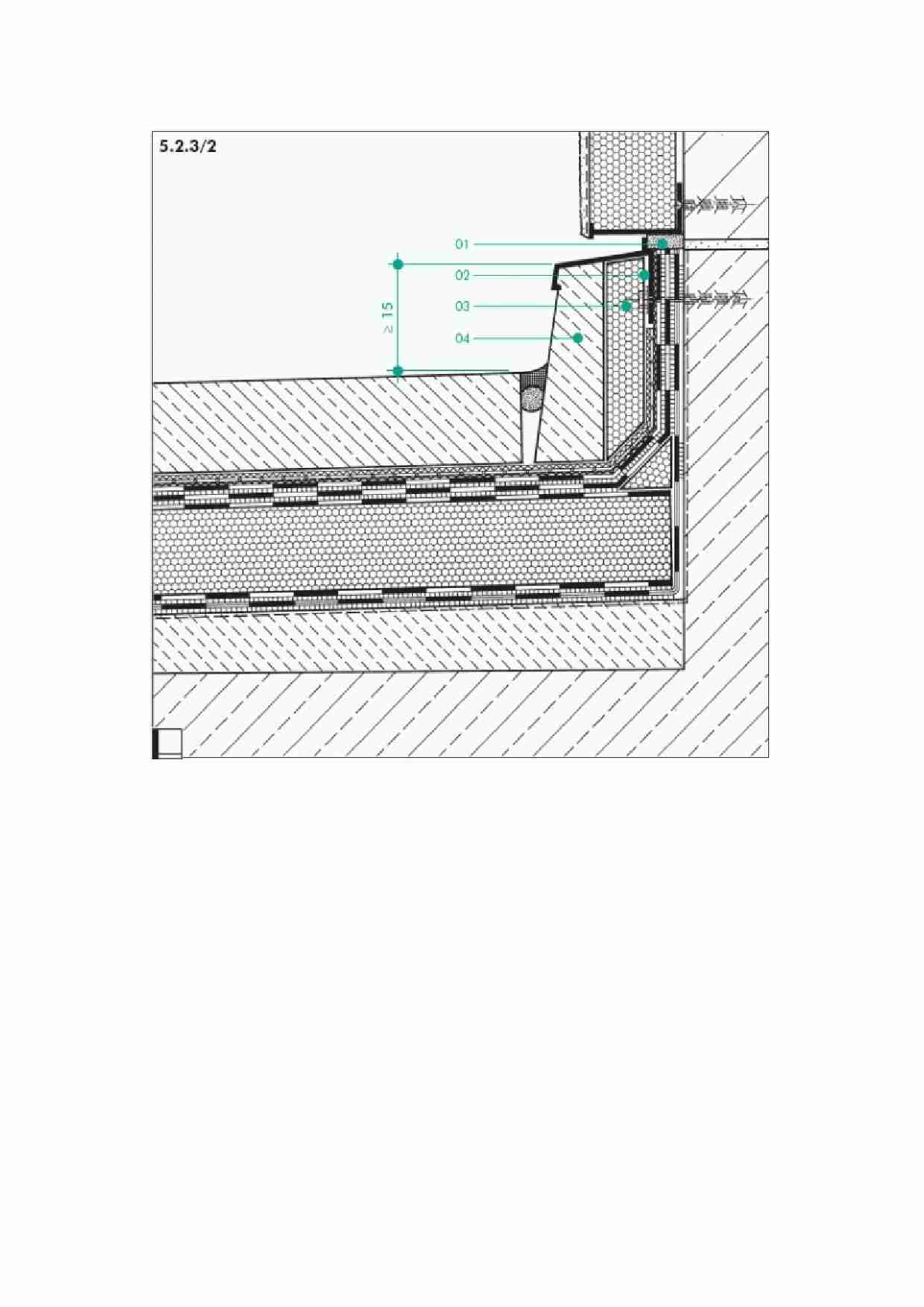

5.2.3/4 Sposób osadzenia wpustu dachowego; dwupoziomowy wpust dachowy odlewany ze stali 5.2.3/5 Obróbka szczeliny dylatacyjnej konstrukcji budynku 01 wpust dachowy z kołnierzem do połączenia z paroizolacją 02 gumowy pierścień uszczelniający, zapobiegający cofaniu spiętrzonej w rurze wody 03 nasadka z kołnierzem do połączenia z pokryciem wodochronnym 04 ruchomy ruszt, osadzony w płycie betonowej nawierzchni 05 kształtka ze szkła piankowego do izolacji cieplnej odpływu 06 dolne kształtki wygiete z ocynkowanej blachy stalowej, mocowane do betonu kołkami rozporowymi, z gwintowanymi trzpieniami do przykręcenia górnych profili 07 przestrzeń pomiędzy profilami wypełniona elastyczną pianką uszczelniającą 08 elastomerowa taśma do szczelin dylatacyjnych, wklejona między warstwy pokrycia stropodachu 09 obróbka szczeliny w nawierzchni składa się z elastomerowego profilu i dwóch kątowników ze stali szlachetnej, przykręconych do kształtek 06 5.2.3/6 Sposób zabezpieczenia przed zsuwaniem płyty nawierzchniowej na silnie nachylonych częściach stropodachu (np. rampy wjazdowe) 01 kształtki ze spawanej blachy stalowej d = 10 mm, ocynkowane, mocowane do betonu kołkami rozporowymi o dużej wytrzymałości, zaopatrzone w gwintowane bolce, służące do zamocowania górnej płyty 03 02 przestrzeń między kształtkami wypełniona styropianem EPS 200 036 DACH/PODŁOGA/PARKING (PS-E FS 30) 03 płyta z ocynkowanej blachy stalowej d = 8 mm, z przyspawanym elementem kotwiącym, przykręcona śrubami do kształtek 01. 5.2.4 Zielony dach Kategorie użytkowe Na podstawie zgromadzonych już doświadczen, można obecnie wyodrębnić trzy podstawowe kategorie użytkowe zielonych dachów: 1. Użytkowanie ekstensywne Powierzchnia dachu przypomina naturalną zieloną łąkę, z niskimi roślinami, nie wymagającymi szczególnej opieki, ani zabiegów pielęgnacyjnych. Pomijając początkową fazę siania czy sadzenia roślin, która wymagała dodatkowego nawadniania i nawożenia, przy ekstensywnym użytkowaniu dachu opieka jest ograniczona do 1 lub 2 zabiegów pielęgnacyjnych rocznie. Grubość warstwy wegetacyjnej wynosi w tym przypadku jedynie 5-8 cm i pozwala na jedynie bardzo ograniczone magazynowanie wilgoci i substancji odżywczych dla roślin ( rys. 5.2.4/1). Spadek pokrycia wodochronnego powinien wynosić 2-3%, aby uniknąć gnicia roślin w zastoinach wody na zbyt płaskiej powierzchni. Dla spadków przekraczających 10%, należy stosować warstwy o wiekszych możliwościach gromadzenia wody i/lub rośliny o mniejszym zapotrzebowaniu na wodę, aby w ten sposób zrekompensować intensywniejszy odpływ wody z gruntu. 2. Użytkowanie o średniej intensywności Na dachu oprócz traw i niskich roślin, hodowane są również niewielkie krzewy i zarośla. Tego rodzaju roślinność wymaga już innego ukształtowania wierzchnich warstw stropodachu, a także wymaga znacznie intensywniejszej opieki. Grubość warstwy wegetacyjnej wynosić powinna 8-15 cm. Razem z warstwą drenującą, posiada ona znacznie wyższe niż poprzednio możliwości magazynowania wody

(…)

… nie powinna przekraczać 2.5 m. Ze względu na zmiany długości zachodzące w płytach o dużych rozmiarach w wyniku skurczu i pęcznienia należy zostawiać miedzy płytami szczeliny: - dla płyt wiórowych 2 mm/m długości  krawędzi - dla sklejek 1 mm/m długości krawędzi. Krawędzie płyt, które nie są oparte na konstrukcji nośnej (krokwie, płatwie), należy łączyć na pióro i wpust. Styki płyt powinny być wzajemnie przesunięte…
… pokrycia dachowego powinno być wykonywane zgodnie z wymaganiami podanymi w tabeli 5.1.3/8. Krawędzie stropodachów z warstwami mocowanymi mechanicznie do podłoża, bez lub z warstwami balastowymi, należy szczelnie zamknąć. Dzięki temu uniemożliwia się podnoszenie pokrycia na skutek jednoczesnego parcia i ssania wiatru. Odporność ogniowa Stropodachy o drewnianej konstrukcji i izolacji termicznej…
… sklasyfikowanej odporności ogniowej. Jeśli taka odporność jest wymagana należy konstrukcję nośną osłonić: - od spodu odpowiednią okładziną ognioodporną lub - od góry warstwą żwiru o grubości powyżej 5 cm. Układ warstw stropodachu od dołu do góry
pokrycie bitumiczne rys. 5.3.1/1 (1) konstrukcja nośna np. deskowanie na krokwiach, grubość desek d>24 mm, szerokość b = 8-16 cm (2) warstwa rozdzielcza i wyrównawcza…
… ze sztywnych pyt styropianowych odmiany EPS 100 038 DACH/PODŁOGA (PS-E FS 20), jednostronnie oklejona papą bitumiczną i następnie przyklejona do muru 14 obróbka z wywiniętej blachy aluminiowej d = 1.5 mm (stal nierdzewna, blacha miedziana d = 0.8 mm) jako osłona mechaniczna i docisk dla warstw bitumicznych, mocowana w odstępach a<20 cm
5.3.1/5 Sposób osadzenia dwuczęściowego wpustu dachowego 01 izolowany…
… z warstwą wegetacyjną (por. 5.2.2) 01 zwierciadło wody spiętrzonej na stropodachu 02 tkanina filtracyjna wywinięta na krawężnik 03 betonowy krawężnik 80/200 mm, wyznaczający krawędź zielonej części nawierzchni 04 nawierzchnia o otwartych spoinach, wykonana z płyt betonowych 5.3 Stropodachy pełne na wiotkim podłożu 5.3.1 Drewniana warstwa nośna Zasady projektowania i wykonania Poszczególne elementy…
