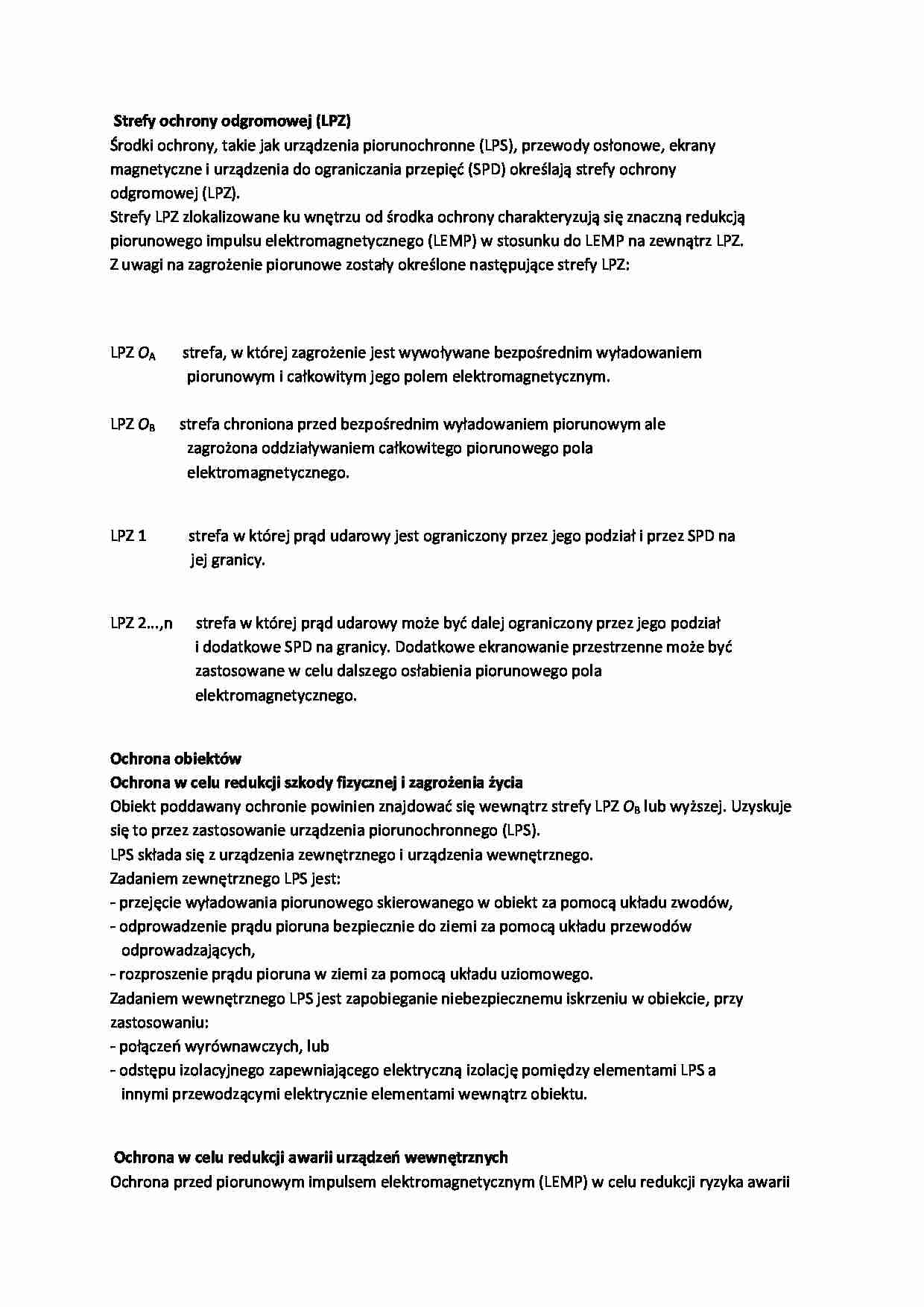

Strefy ochrony odgromowej (LPZ) Środki ochrony, takie jak urządzenia piorunochronne (LPS), przewody osłonowe, ekrany magnetyczne i urządzenia do ograniczania przepięć (SPD) określają strefy ochrony odgromowej (LPZ). Strefy LPZ zlokalizowane ku wnętrzu od środka ochrony charakteryzują się znaczną redukcją piorunowego impulsu elektromagnetycznego (LEMP) w stosunku do LEMP na zewnątrz LPZ. Z uwagi na zagrożenie piorunowe zostały określone następujące strefy LPZ: LPZ OA strefa, w której zagrożenie jest wywoływane bezpośrednim wyładowaniem piorunowym i całkowitym jego polem elektromagnetycznym. LPZ OB strefa chroniona przed bezpośrednim wyładowaniem piorunowym ale zagrożona oddziaływaniem całkowitego piorunowego pola elektromagnetycznego. LPZ 1 strefa w której prąd udarowy jest ograniczony przez jego podział i przez SPD na jej granicy. LPZ 2...,n strefa w której prąd udarowy może być dalej ograniczony przez jego podział i dodatkowe SPD na granicy. Dodatkowe ekranowanie przestrzenne może być zastosowane w celu dalszego osłabienia piorunowego pola elektromagnetycznego. Ochrona obiektów Ochrona w celu redukcji szkody fizycznej i zagrożenia życia Obiekt poddawany ochronie powinien znajdować się wewnątrz strefy LPZ OB lub wyższej. Uzyskuje się to przez zastosowanie urządzenia piorunochronnego (LPS). LPS składa się z urządzenia zewnętrznego i urządzenia wewnętrznego. Zadaniem zewnętrznego LPS jest: - przejęcie wyładowania piorunowego skierowanego w obiekt za pomocą układu zwodów, - odprowadzenie prądu pioruna bezpiecznie do ziemi za pomocą układu przewodów odprowadzających, - rozproszenie prądu pioruna w ziemi za pomocą układu uziomowego. Zadaniem wewnętrznego LPS jest zapobieganie niebezpiecznemu iskrzeniu w obiekcie, przy zastosowaniu: - połączeń wyrównawczych, lub - odstępu izolacyjnego zapewniającego elektryczną izolację pomiędzy elementami LPS a innymi przewodzącymi elektrycznie elementami wewnątrz obiektu. Ochrona w celu redukcji awarii urządzeń wewnętrznych Ochrona przed piorunowym impulsem elektromagnetycznym (LEMP) w celu redukcji ryzyka awarii urządzeń wewnętrznych powinna ograniczać: - przepięcia powodowane wyładowaniami piorunowymi w obiekt, - przepięcia powodowane wyładowaniami piorunowymi obok obiektu, - przepięcia przenoszone przez przyłączone do obiektu linie, - bezpośrednie sprzężenia pola magnetycznego z wewnętrznymi urządzeniami. Urządzenia poddawane ochronie powinny być umieszczone w strefie LPZ 1 lub wyższej. Uzyskuje się to za pomocą ekranów magnetycznych osłabiających indukujące pole magnetyczne i/lub właściwego, redukującego pętle indukcyjne, wyboru tras przewodów.
