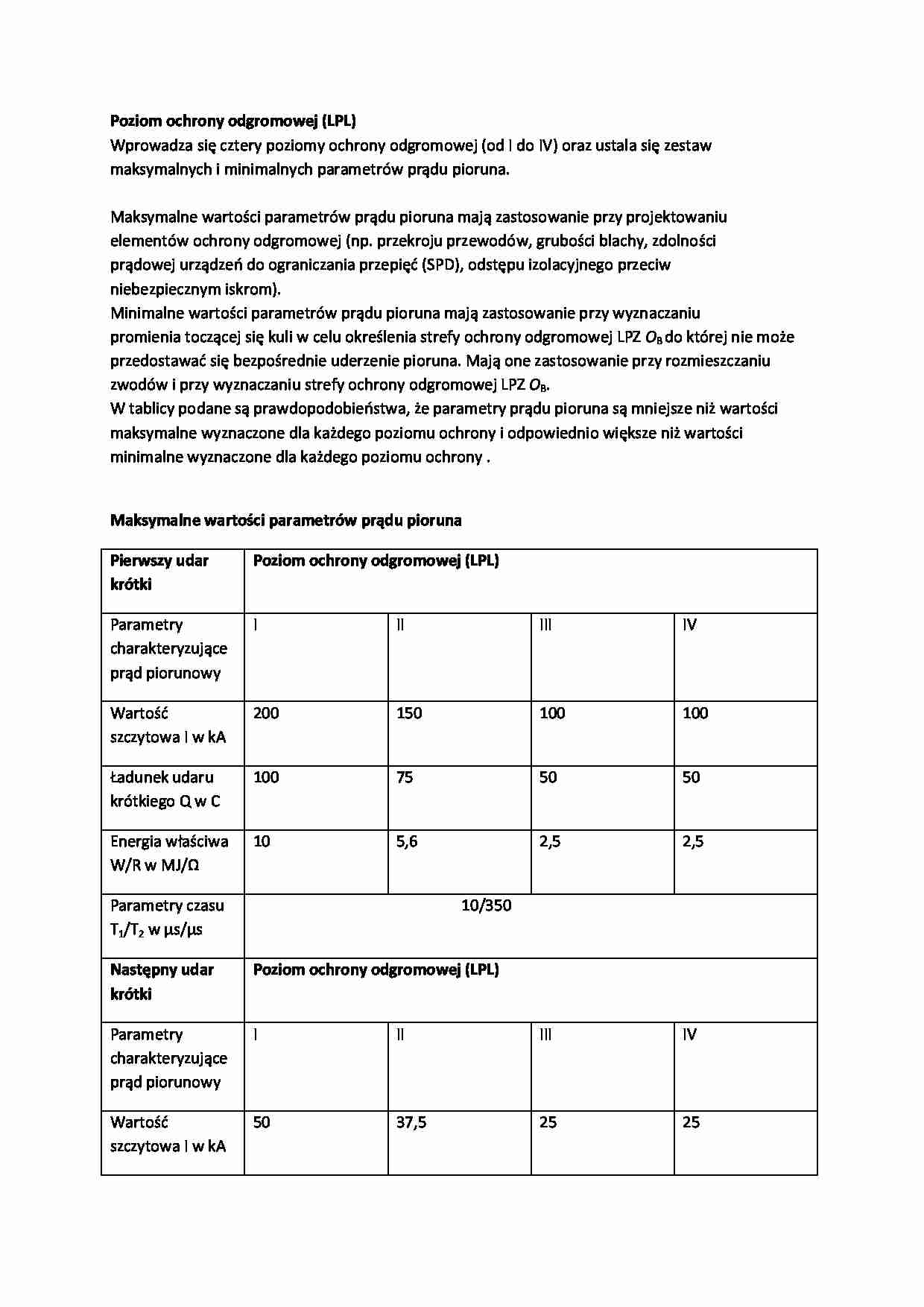

Poziom ochrony odgromowej (LPL) Wprowadza się cztery poziomy ochrony odgromowej (od I do IV) oraz ustala się zestaw maksymalnych i minimalnych parametrów prądu pioruna. Maksymalne wartości parametrów prądu pioruna mają zastosowanie przy projektowaniu elementów ochrony odgromowej (np. przekroju przewodów, grubości blachy, zdolności prądowej urządzeń do ograniczania przepięć (SPD), odstępu izolacyjnego przeciw niebezpiecznym iskrom). Minimalne wartości parametrów prądu pioruna mają zastosowanie przy wyznaczaniu promienia toczącej się kuli w celu określenia strefy ochrony odgromowej LPZ OB do której nie może przedostawać się bezpośrednie uderzenie pioruna. Mają one zastosowanie przy rozmieszczaniu zwodów i przy wyznaczaniu strefy ochrony odgromowej LPZ OB. W tablicy podane są prawdopodobieństwa, że parametry prądu pioruna są mniejsze niż wartości maksymalne wyznaczone dla każdego poziomu ochrony i odpowiednio większe niż wartości minimalne wyznaczone dla każdego poziomu ochrony . Maksymalne wartości parametrów prądu pioruna
Pierwszy udar krótki
Poziom ochrony odgromowej (LPL)
Parametry charakteryzujące prąd piorunowy
I
II
III
IV
Wartość szczytowa I w kA 200
150
100
100
Ładunek udaru krótkiego Q w C 100
75
50
50
Energia właściwa W/R w MJ/Ω
10
5,6
2,5
2,5
Parametry czasu T1/T2 w µs/µs
10/350
Następny udar krótki
Poziom ochrony odgromowej (LPL)
Parametry charakteryzujące prąd piorunowy
I
II
III
IV
Wartość szczytowa I w kA
50
37,5
25
25
Średnia stromość di/dt w
kA/ µs
200
150
100
100
Parametry czasu T1/T2 w µs/µs
0,25/100
Udar długi
Poziom ochrony odgromowej (LPL)
Parametry charakteryzujące prąd piorunowy
I
II
III
IV
Ładunek udaru długiego Q w C 200
150
100
100
Parametry czasu T w s
0,5
Wyładowanie Poziom ochrony odgromowej (LPL) ... zobacz całą notatkę
