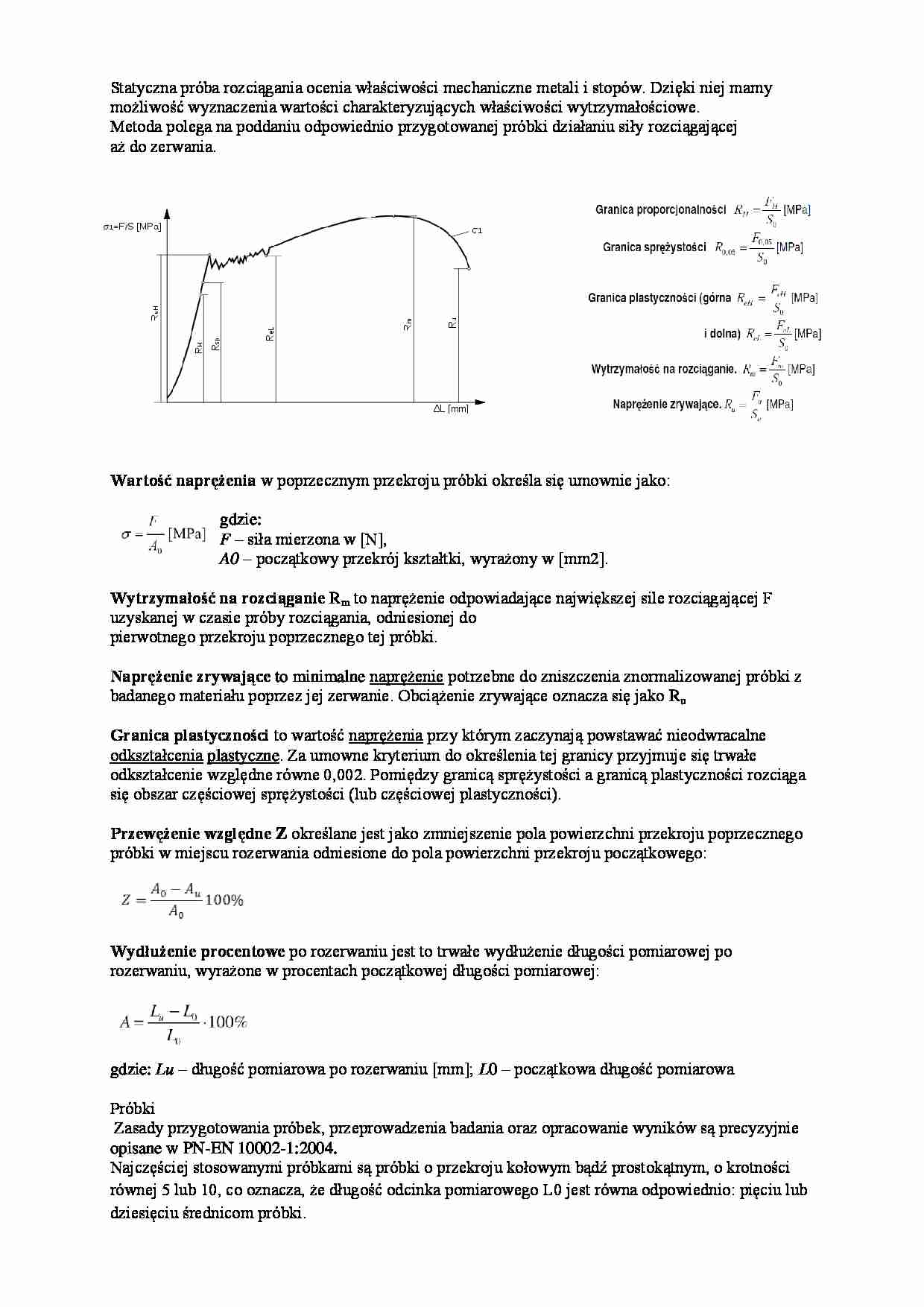

Statyczna próba rozciągania-opracowanie - strona 1

Fragment notatki:

Statyczna próba rozciągania ocenia właściwości mechaniczne metali i stopów. Dzięki niej mamy możliwość wyznaczenia wartości charakteryzujących właściwości wytrzymałościowe.
Metoda polega na poddaniu odpowiednio przygotowanej próbki działaniu siły rozciągającej aż do zerwania.
Wartość naprężenia w poprzecznym przekroju próbki określa się umownie jako:
gdzie: F - siła mierzona w [N], A0 - początkowy przekrój kształtki, wyrażony w [mm2].
Wytrzymałość na rozciąganie Rm to naprężenie odpowiadające największej sile rozciągającej F uzyskanej w czasie próby rozciągania, odniesionej do
pierwotnego przekroju poprzecznego tej próbki.
Naprężenie zrywające to minimalne naprężenie potrzebne do zniszczenia znormalizowanej próbki z badanego materiału poprzez jej zerwanie. Obciążenie zrywające oznacza się jako Ru
Granica plastyczności to wartość naprężenia przy którym zaczynają powstawać nieodwracalne odkształcenia plastyczne. Za umowne kryterium do określenia tej granicy przyjmuje się trwałe odkształcenie względne równe 0,002. Pomiędzy granicą sprężystości a granicą plastyczności rozciąga się obszar częściowej sprężystości (lub częściowej plastyczności).
Przewężenie względne Z określane jest jako zmniejszenie pola powierzchni przekroju poprzecznego próbki w miejscu rozerwania odniesione do pola powierzchni przekroju początkowego:
Wydłużenie procentowe po rozerwaniu jest to trwałe wydłużenie długości pomiarowej po
rozerwaniu, wyrażone w procentach początkowej długości pomiarowej:
gdzie: Lu - długość pomiarowa po rozerwaniu [mm]; L0 - początkowa długość pomiarowa
Próbki
Zasady przygotowania próbek, przeprowadzenia badania oraz opracowanie wyników są precyzyjnie opisane w PN-EN 10002-1:2004. Najczęściej stosowanymi próbkami są próbki o przekroju kołowym bądź prostokątnym, o krotności równej 5 lub 10, co oznacza, że długość odcinka pomiarowego L0 jest równa odpowiednio: pięciu lub dziesięciu średnicom próbki.
Aluminium:
Dane
Lu=47,5mm F02=11,2 kN Do=8,4mm L0=42mm S0=55,42mm
Fm=11,73 kN Fu=8,21 kN Du=4,4mm Su=15,21mm
Szukane
Wzór
Obliczenia
Wynik
wytrzymalosc na rozciaganie
0,21 MPa
umowna granica plastycznosci


(…)

…=15,21mm
Szukane
Wzór
Obliczenia
Wynik
wytrzymalosc na rozciaganie
0,21 MPa
umowna granica plastycznosci
0,2 Mpa
naprezenia rozrywające
0,15 Mpa
wzgledne przewężenie
73%
Wydłużenie procentowe po rozerwaniu
13%
Mosiądz:
Dane
Lu=50,7mm F02=18,7 kN Do=8,1mm L0=40,5mm Su=18,1mm
Fm=20,8 kN Fu=17,04 kN Du=4,8mm So =51,53mm
Szukane
Wzór
Obliczenia
Wynik
wytrzymalosc na rozciaganie
0,4 Mpa
umowna granica…
