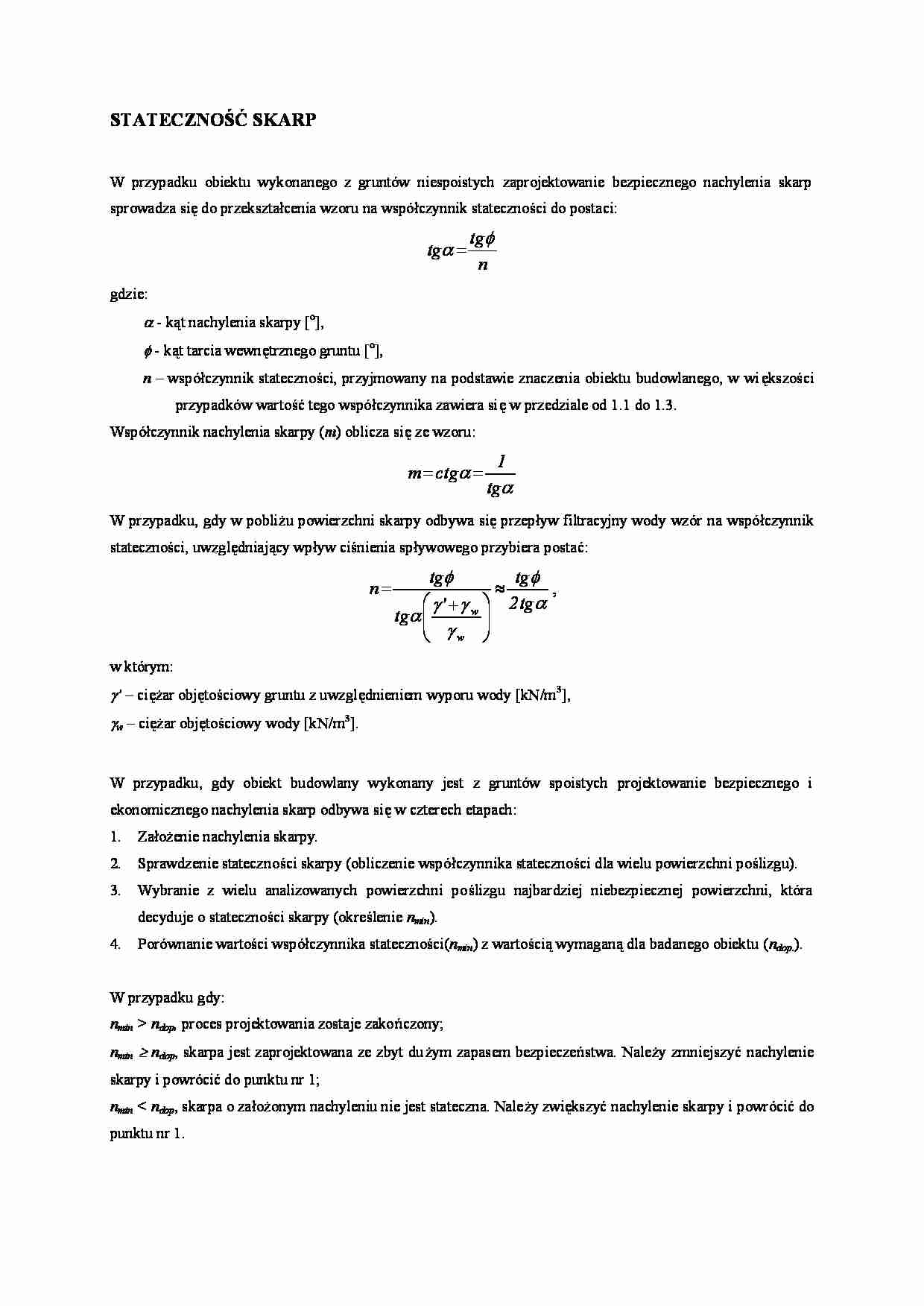

STATECZNOŚĆ SKARP W przypadku obiektu wykonanego z gruntów niespoistych zaprojektowanie bezpiecznego nachylenia skarp sprowadza się do przekształcenia wzoru na współczynnik stateczności do postaci: n tg tg f a = gdzie: a - kąt nachylenia skarpy [o], f - kąt tarcia wewnętrznego gruntu [o], n – współczynnik stateczności, przyjmowany na podstawie znaczenia obiektu budowlanego, w wi ększości przypadków wartość tego współczynnika zawiera się w przedziale od 1.1 do 1.3. Współczynnik nachylenia skarpy ( m ) oblicza się ze wzoru: a a tg 1 ctg m = = W przypadku, gdy w pobliżu powierzchni skarpy odbywa się przepływ filtracyjny wody wzór na współczynnik stateczności, uwzględniający wpływ ciśnienia spływowego przybiera postać: a f g g g a f tg 2 tg ' tg tg n w w » ÷÷ ø ö çç è æ + = , w którym: g ’ – ciężar objętościowy gruntu z uwzględnieniem wyporu wody [kN/m3], g w – ciężar objętościowy wody [kN/m3]. W przypadku, gdy obiekt budowlany wykonany jest z gruntów spoistych projektowanie bezpiecznego i ekonomicznego nachylenia skarp odbywa się w czterech etapach: 1. Założenie nachylenia skarpy. 2. Sprawdzenie stateczności skarpy (obliczenie współczynnika stateczności dla wielu powierzchni poślizgu). 3. Wybranie z wielu analizowanych powierzchni poślizgu najbardziej niebezpiecznej powierzchni, która decyduje o stateczności skarpy (określenie nmin ). 4. Porównanie wartości współczynnika stateczności( nmin ) z wartością wymaganą dla badanego obiektu ( ndop .). W przypadku gdy: nmin ndop, proces projektowania zostaje zakończony; nmin ³ ndop , skarpa jest zaprojektowana ze zbyt dużym zapasem bezpieczeństwa. Należy zmniejszyć nachylenie skarpy i powrócić do punktu nr 1; nmin
(…)
… powyżej krzywej depresji (o
ciężarze objętościowym g) i części bloku poniżej krzywej depresji (o ciężarze objętościowym g’),
[KN];
Mw – moment siły spływowej [kNm]
Mw = Rw × Ps
gdzie:
Rw - ramię działania siły spływowej (rys. 2) [m];
Ps- siła spływowa [kN].
Wartość siły spływowej Ps może być obliczona jako iloczyn objętości zawartej pomiędzy powierzchnią poślizgu
i powierzchnią zwierciadła wody oraz średnim jednostkowym ciśnieniem spływowym:
Ps = Vw × ps ,
ps = i × gw =
DH
L
×g w
gdzie:
Vw – objętość części bryły osuwiskowej zawarta pomiędzy powierzchnią poślizgu a krzywą depresji,
i – średni spadek hydrauliczny w obrębie bryły osuwiskowej,
ΔH – różnica wysokości piezometrycznych (rys. 2) [m],
L – długość drogi filtracji (rys. 2) [m].
Poniżej przedstawiono przykład obliczenia stateczności skarpy z uwzględnieniem siły spływowej dla bryły
osuwiskowej oraz danych przedstawionych na rys. 2.
Według danych pomierzonych na rys 2 średni spadek hydrauliczny w obrębie bryły osuwiskowej wynosi:
i=
DH 4.0
L
=
7.9
= 0.506 ,
wartość ciśnienia spływowego jest równa:
ps = i × gw = 0.506·9.81 = 4.97 kN/m3
Tabela 3. Obliczenie ciężaru bloków
Nr
bloku
Szer. części bloku
poniżej krzywej
depresji
Średnia wys. części
Objętość…
… komercyjnych firma
udostępnia bezpłatnie. Na kolejnych stronach niniejszych materiałów przedstawiono wyniki obliczeń
stateczności skarpy wykonane przy wykorzystaniu programu GEO–SLOPE/W, trzema różnymi metodami
obliczeniowymi: metodą Felleniusa (ordinary method), oraz bardziej skomplikowanymi metodami Bishopa oraz
Janbu.
25
Elevation (m)
20
1.279
SLOPE/W Example Problem
Learn Example in Chapter 3
File Name…
