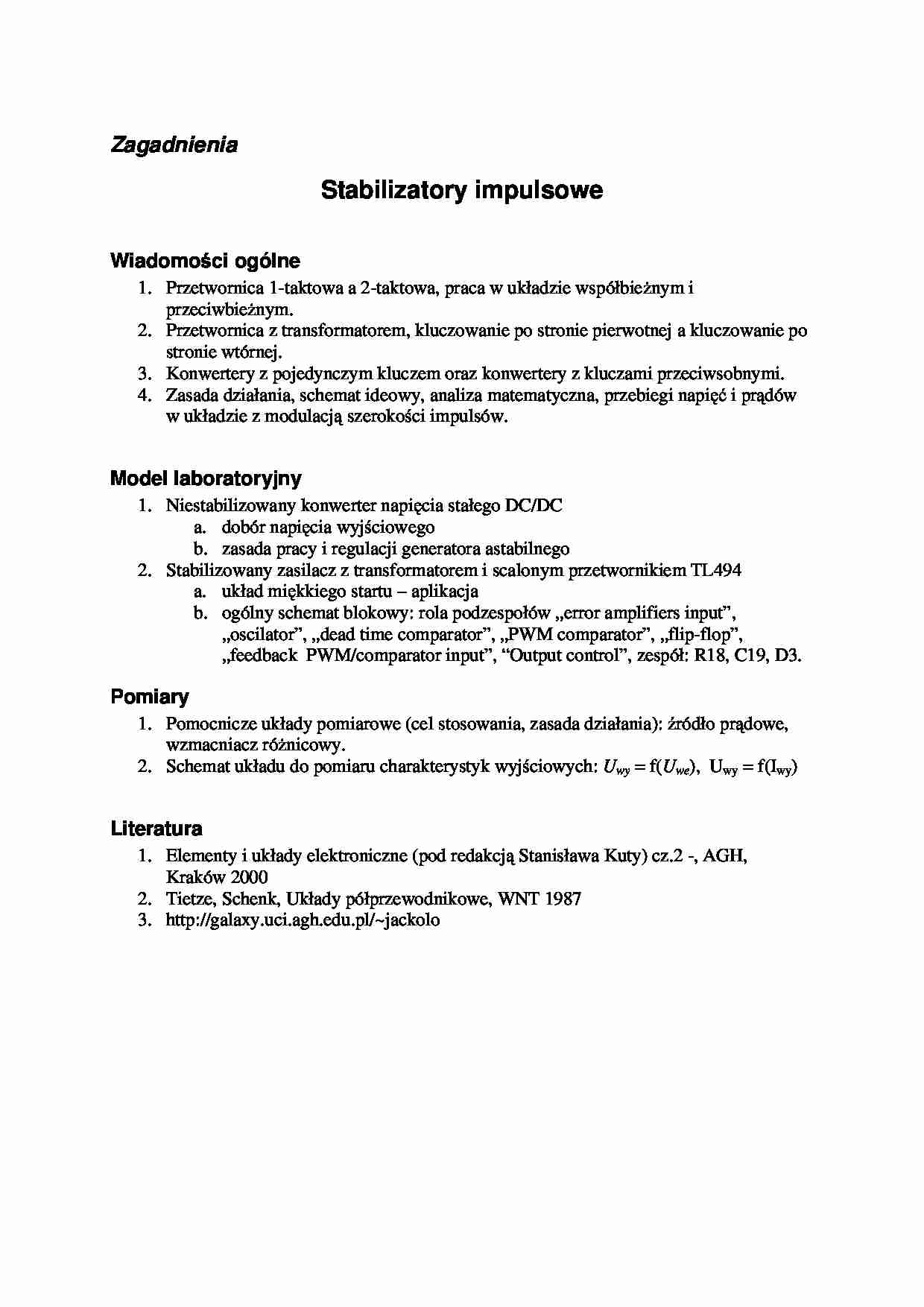

Zagadnienia Stabilizatory impulsowe Wiadomo ś ci ogólne 1. Przetwornica 1-taktowa a 2-taktowa, praca w układzie współbie nym i przeciwbie nym. 2. Przetwornica z transformatorem, kluczowanie po stronie pierwotnej a kluczowanie po stronie wtórnej. 3. Konwertery z pojedynczym kluczem oraz konwertery z kluczami przeciwsobnymi. 4. Zasada działania, schemat ideowy, analiza matematyczna, przebiegi napi ęć i prądów w układzie z modulacj ą szerokości impulsów. Model laboratoryjny 1. Niestabilizowany konwerter napi ęcia stałego DC/DC a. dobór napi ęcia wyjściowego b. zasada pracy i regulacji generatora astabilnego 2. Stabilizowany zasilacz z transformatorem i scalonym przetwornikiem TL494 a. układ mi ękkiego startu – aplikacja b. ogólny schemat blokowy: rola podzespołów „error amplifiers input”, „oscilator”, „dead time comparator”, „PWM comparator”, „flip-flop”, „feedback PWM/comparator input”, “Output control”, zespół: R18, C19, D3. Pomiary 1. Pomocnicze układy pomiarowe (cel stosowania, zasada działania): źródło prądowe, wzmacniacz ró nicowy. 2. Schemat układu do pomiaru charakterystyk wyj ściowych: U wy = f( Uwe ), Uwy = f(Iwy) Literatura 1. Elementy i układy elektroniczne (pod redakcj ą Stanisława Kuty) cz.2 -, AGH, Kraków 2000 2. Tietze, Schenk, Układy półprzewodnikowe, WNT 1987 3. http://galaxy.uci.agh.edu.pl/~jackolo
(…)
… i prądów
w układzie z modulacją szerokości impulsów.
Model laboratoryjny
1. Niestabilizowany konwerter napięcia stałego DC/DC
a. dobór napięcia wyjściowego
b. zasada pracy i regulacji generatora astabilnego
2. Stabilizowany zasilacz z transformatorem i scalonym przetwornikiem TL494
a. układ miękkiego startu – aplikacja
b. ogólny schemat blokowy: rola podzespołów „error amplifiers input”,
„oscilator…
