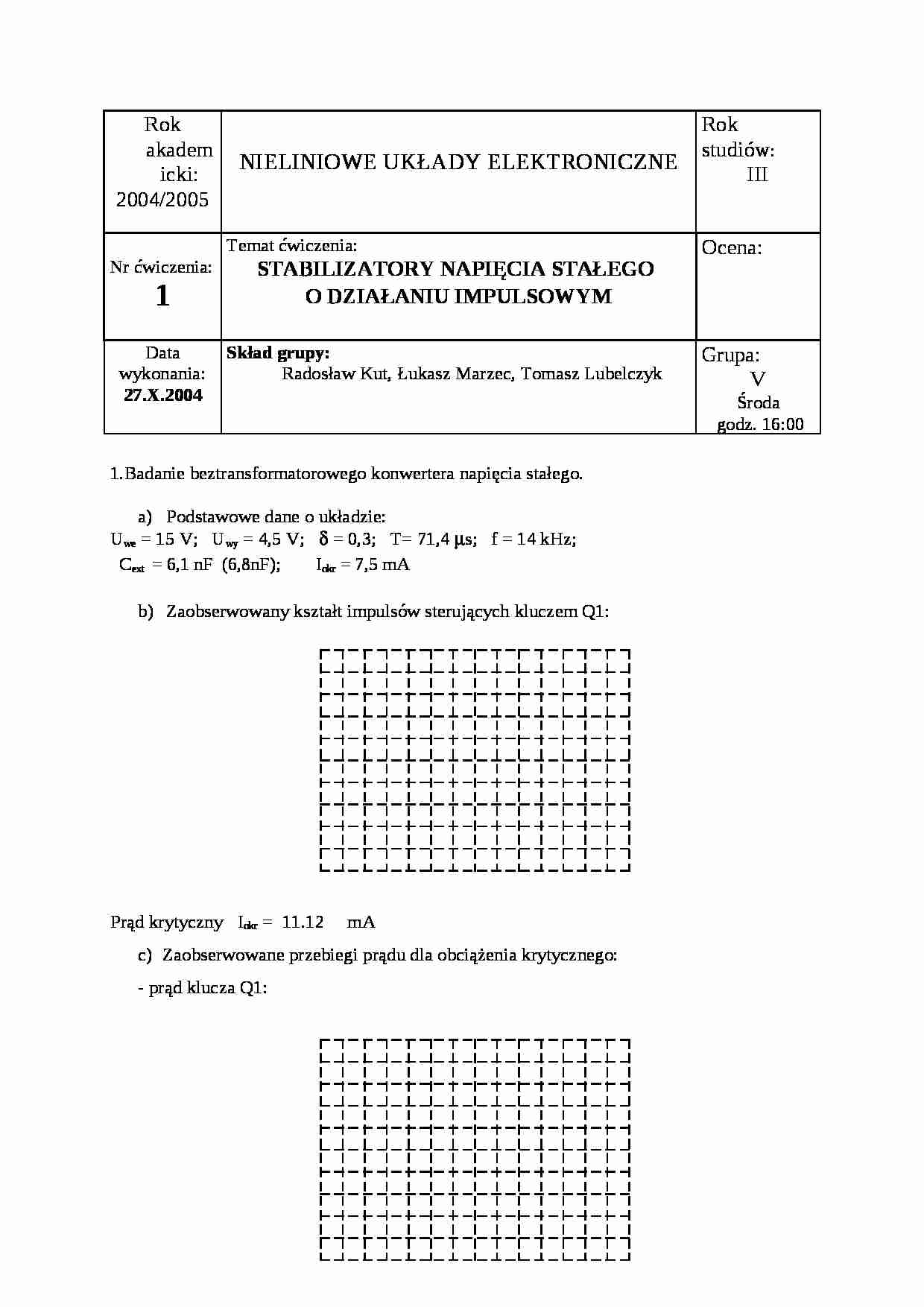

Stabilizatory napięcia stałego o działaniu impulsowym - cz.3 - strona 1 Stabilizatory napięcia stałego o działaniu impulsowym - cz.3 - strona 2 Stabilizatory napięcia stałego o działaniu impulsowym - cz.3 - strona 3

Fragment notatki:


Rok akademicki: 2004/2005
NIELINIOWE UKŁADY ELEKTRONICZNE Rok studiów:
III
Nr ćwiczenia: 1 Temat ćwiczenia:
STABILIZATORY NAPIĘCIA STAŁEGO O DZIAŁANIU IMPULSOWYM Ocena: Data wykonania:
27.X.2004 Skład grupy: Radosław Kut, Łukasz Marzec, Tomasz Lubelczyk
Grupa:
V
Środa godz. 16:00
1.Badanie beztransformatorowego konwertera napięcia stałego.
Podstawowe dane o układzie:
U we = 15 V; U wy = 4,5 V; δ = 0,3; T= 71,4 μs; f = 14 kHz; C ext = 6,1 nF (6,8nF); I okr = 7,5 mA
Zaobserwowany kształt impulsów sterujących kluczem Q1: Prąd krytyczny I okr = 11.12 mA
Zaobserwowane przebiegi prądu dla obciążenia krytycznego:
- prąd klucza Q1:
- prąd cewki L1:
- prąd diody D1:
Zaobserwowane przebiegi dla obciążenia nadkrytycznego:
- prąd klucza Q1:
- prąd cewki L1:
- prąd diody D1: Zaobserwowane przebiegi dla obciążenia podkrytycznego:
- prąd klucza Q1:
- prąd cewki L1:
Zaobserwowany przebieg napięcia na kolektorze tranzystor Q1:
Prąd obciążenia większy od prądu krytycznego:
U we = 15 V, U wy = 3,9 V
Charakterystyka wyjściowa konwertera.
Tabela pomiarowa:
Iwy mA
0,5
1
1,5
2


(…)


3,98
3,93
3,88
3,82
3,76
3,7
3,62
Wykres zależności napięcia wyjściowego konwertera w funkcji prądu obciążenia.
2. Badanie impulsowego, stabilizowanego zasilacza napięcia stałego.
a) Zmierzone napięcie wyjściowe:
Uwy= 5,04V
b) Zaobserwowane przebiegi napięć i prądów:
- napięcie na drenie tranzystora Q5 (PP14):
- napięcie na anodzie diody D2 (PP15):
- prąd drenu tranzystora Q5:
- prąd diody D2:
- tętnienia napięcia wyjściowego (WY2):
c) Charakterystyka wyjściowa zasilacza.
Przy zmianie prądu obciążenia zasilacza impulsowego w granicach od 0 do 7 mA, napięcie wyjściowe Uwy zmienia się od wartości 5,038 V do 5,036V.
Wykres zależności napięcia wyjściowego zasilacza w funkcji prądu obciążenia.
Wnioski i spostrzeżenia:
Badany przez nas konwerter współbieżny napięcia stałego obniża napięcie wejściowe 15V do wartości 4,5V. Elementami kluczującymi są tranzystor bipolarny pnp i dioda. Tranzystor sterowany jest z generatora przebiegu prostokątnego zbudowanego na układzie 74123. Układ ten zawiera dwa jednakowe przerzutniki monostabilne, które generują impulsy o czasie trwania t. Czas t ustala się stałą czasową RC dołączanych elementów. Przerzutnik U1A odpowiada za czas wyłączenia klucza, a przerzutnik U1B - czas włączenia klucza.
Przy projektowaniu konwertera przyjęliśmy, że przy zasilaniu napięciem 15V, napięcie wyjściowe ma wynosić 4,5V. Po zmierzeniu okazało się, że to napięcie wynosi 3,9V. Zauważamy, że wzrost prądu wyjściowego ponad wartość krytyczną powoduje spadek napięcia wyjściowego konwertera.
Z przebiegu prądu cewki wynika, że w układzie występują dwie fazy. Pierwsza - tranzystor jest załączony i prąd…
… w momencie wyłączenia klucza. Klucz Q5 sterowany jest z układu TL 494. Zawiera on generator, którego częstotliwość ustalamy za pomocą zewnętrznych elementów RC. Sygnał w postaci piły podawany jest na wewnętrzny komparator i porównywany z napięciem z dwóch wzmacniaczy błędu. W naszym przypadku wykorzystywany jest tylko jeden wzmacniacz. Na wejście nieodwracające podawane jest napięcie wyjściowe. Wejście…
