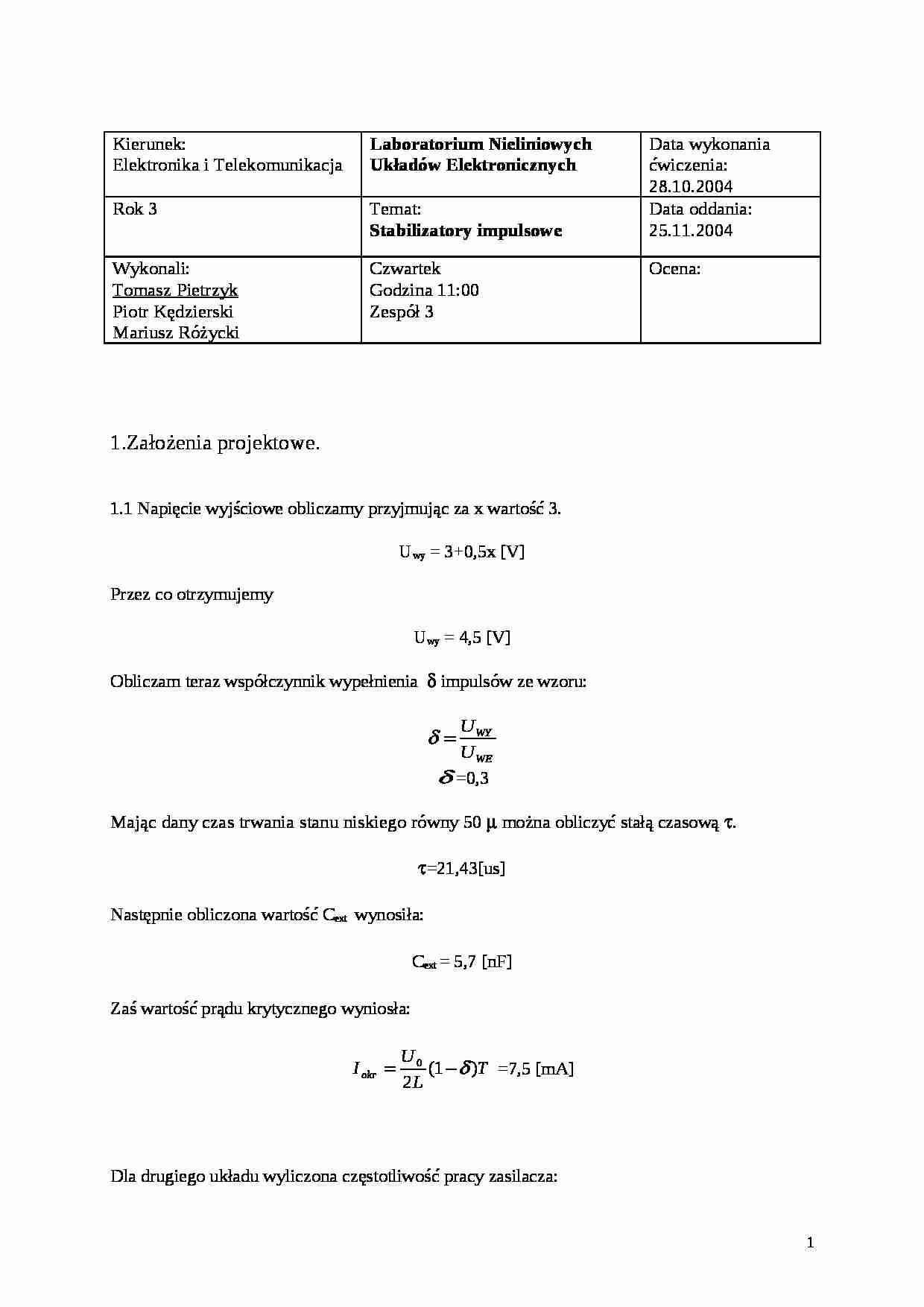

Kierunek:
Elektronika i Telekomunikacja Laboratorium Nieliniowych Układów Elektronicznych Data wykonania ćwiczenia:
28.10.2004
Rok 3
Temat:
Stabilizatory impulsowe Data oddania:
25.11.2004
Wykonali:
Tomasz Pietrzyk Piotr Kędzierski
Mariusz Różycki Czwartek
Godzina 11:00
Zespół 3 Ocena:
1.Założenia projektowe.
1.1 Napięcie wyjściowe obliczamy przyjmując za x wartość 3.
U wy = 3+0,5x [V]
Przez co otrzymujemy U wy = 4,5 [V]
Obliczam teraz współczynnik wypełnienia δ impulsów ze wzoru:
=0,3
Mając dany czas trwania stanu niskiego równy 50 μ można obliczyć stałą czasową τ. τ=21,43[us]
Następnie obliczona wartość C ext wynosiła:
C ext = 5,7 [nF]
Zaś wartość prądu krytycznego wyniosła: =7,5 [mA]
Dla drugiego układu wyliczona częstotliwość pracy zasilacza:
=16,2 kHz
2. Część doświadczalna: 2.1 Badanie Transformatorowego konwertera napięcia
Przebiegi impulsów sterujących kluczem Przebiegi prądu w cewce L1 dla obciążenia krytycznego.
Przebiegi prądu w diodzie D1 dla obciążenia krytycznego
Przebieg prądu w kluczu Q1 dla obciążenia krytycznego
Przebieg prądu w cewce L1 dla obciążenia nadkrytycznego
Przebieg prądu w kluczu Q1 dla obciążenia nadkrytycznego
Pomiar charakterystyki wyjściowej:
Iwy
[mA]
Uwy
[V]
(…)
… został zaprojektowany dla mniejszej mocy wyjściowej.
Układ D3, R18, C19 śluzy jako ochrona przedprzepięciowa. Pojawiające się wysokie napięcia na cewce spowodowane nagłą zmianą prądu tranzystora są zwierane przez diodę D3 i pojemność C19 do masy-w przeciwnym razie takie wysokie napięcie mogłoby zniszczyć tranzystor.
W stabilizatorze z układem TL 494 Napięcie wyjściowe praktycznie się nie zmienia pomimo zmian prądu…
