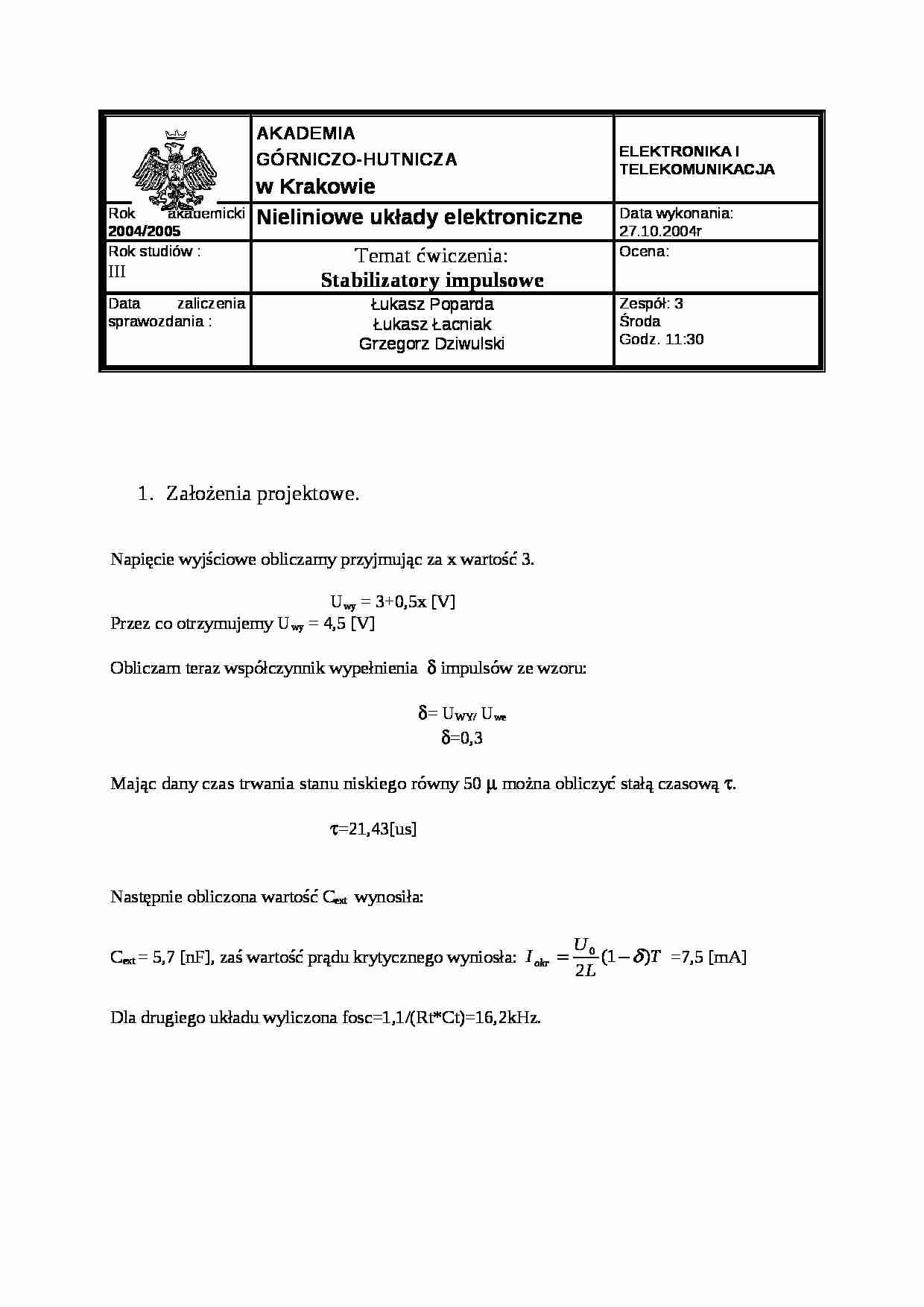

Stabilizatory impulsowe cz.5 - strona 1 Stabilizatory impulsowe cz.5 - strona 2 Stabilizatory impulsowe cz.5 - strona 3

Fragment notatki:


AKADEMIA GÓRNICZO-HUTNICZA w Krakowie ELEKTRONIKA I TELEKOMUNIKACJA Rok akademicki 2004/2005 Nieliniowe układy elektroniczne Data wykonania:
27.10.2004r
Rok studiów :
III
Temat ćwiczenia:
Stabilizatory impulsowe Ocena:
Data zaliczenia sprawozdania :
Łukasz Poparda
Łukasz Łacniak
Grzegorz Dziwulski
Zespół: 3
Środa
Godz. 11:30
Założenia projektowe.
Napięcie wyjściowe obliczamy przyjmując za x wartość 3.
U wy = 3+0,5x [V]
Przez co otrzymujemy U wy = 4,5 [V]
Obliczam teraz współczynnik wypełnienia δ impulsów ze wzoru:
δ= U WY/ U we δ=0,3
Mając dany czas trwania stanu niskiego równy 50 μ można obliczyć stałą czasową τ. τ=21,43[us]
Następnie obliczona wartość C ext wynosiła:
C ext = 5,7 [nF], zaś wartość prądu krytycznego wyniosła: =7,5 [mA]
Dla drugiego układu wyliczona fosc=1,1/(Rt*Ct)=16,2kHz.
2. Część doświadczalna:
Przebiegi impulsów sterujących kluczem oraz prądów w cewce L1 i kluczu Q1 dla obciążenia nadkrytycznego:
Przebiegi prądów w cewce L1 dla obciążenia krytycznego.
Przebiegi prądów w cewce L1 dla obciążenia podkrytycznego
Pomiar ch-ki wyjściowej:
Iwy
Uwy
[mA]
[V]
-0,3
14,99
2
9,78
4
7,18
6
5,63
8
4,56
10
4,03
12
3,71
14
3,67
16
3,64
20
3,58
25
3,51
30
3,45
35
3,39
40
3,34
45
3,29
50
3,24
55
3,18
60
3,13
65
3,07
68,1
3,03


(…)

… się w pojemności. Gdy pobór prądu wzrasta to napięcie wyjściowe zbliża się do wartości napięcia zaprojektowanego - osiąga je dopiero przy wartości Iokr. Powyżej tej wartości prądu napięcie nadal nieznacznie maleje z powodu zwiększania obciążenia układu-świadczy to już o marnej jakości stabilizatora. Układ D3, R18, C19 śluzy jako ochrona przedprzepieciowa. Pojawiające się wysokie napięcia na cewce spowodowane nagłą zmianą prądu tranzystora są zwierane przez diodę D3 i pojemność C19 do masy-w przeciwnym razie takie wysokie napięcie mogłoby zniszczyć tranzystor.
W stabilizatorze z układem TL 494 Napięcie wyjściowe praktycznie się nie zmienia pomimo zmian prądu obciążenia. Dzieje się tak dlatego, że układ TL 494 jest bardzo czuły na zmiany napięcia wyjściowego i od razu reaguje zmiana współczynnika wypełnienia…
…? Myślę że przyczyna są uproszczenia podczas obliczń-zaniedbane zostały rezystancje jednoomowe jak i przyjęliśmy nieskończona wartość rezystancji źródła prądowego. Również pojemności rozproszone mogły wpłynąć na uzyskany wynik. Aby pomimo niedokładności obliczeń uzyskać żądane napięcie można było metodą prób i błędów dobierać odpowiednia wartość pojemności. Również wartość prądu krytycznego wyniosła…
… czas stanu zatkania tranzystora. W pozostałym czasie wartość prądu wynosi 0. Związane jest to ze zbyt małą energia zgromadzoną w cewce-dlatego nie starcza jej na cały okres przytkania tranzystora.
Kształt ch-ki konwertera napięcia: Jeśli układ nie pobiera prądu wówczas napięcie wyjściowe ma wartość zbliżona do wejściowego-spowodowane jest to tym, że przy braku obciążenia cały prąd będzie gromadził…
