AGH Wydział: EAIiE Karol Piotrowski Jarosław Młynarczyk Paweł Kulak Rok III
Laboratorium Układów Elektronicznych Prowadzący: mgr inż. Grzegorz Krajewski Temat: STABILIZATORY NAPIĘCIA STAŁEGO O DZIAŁANIU IMPULSOWYM Nr ćwiczenia:

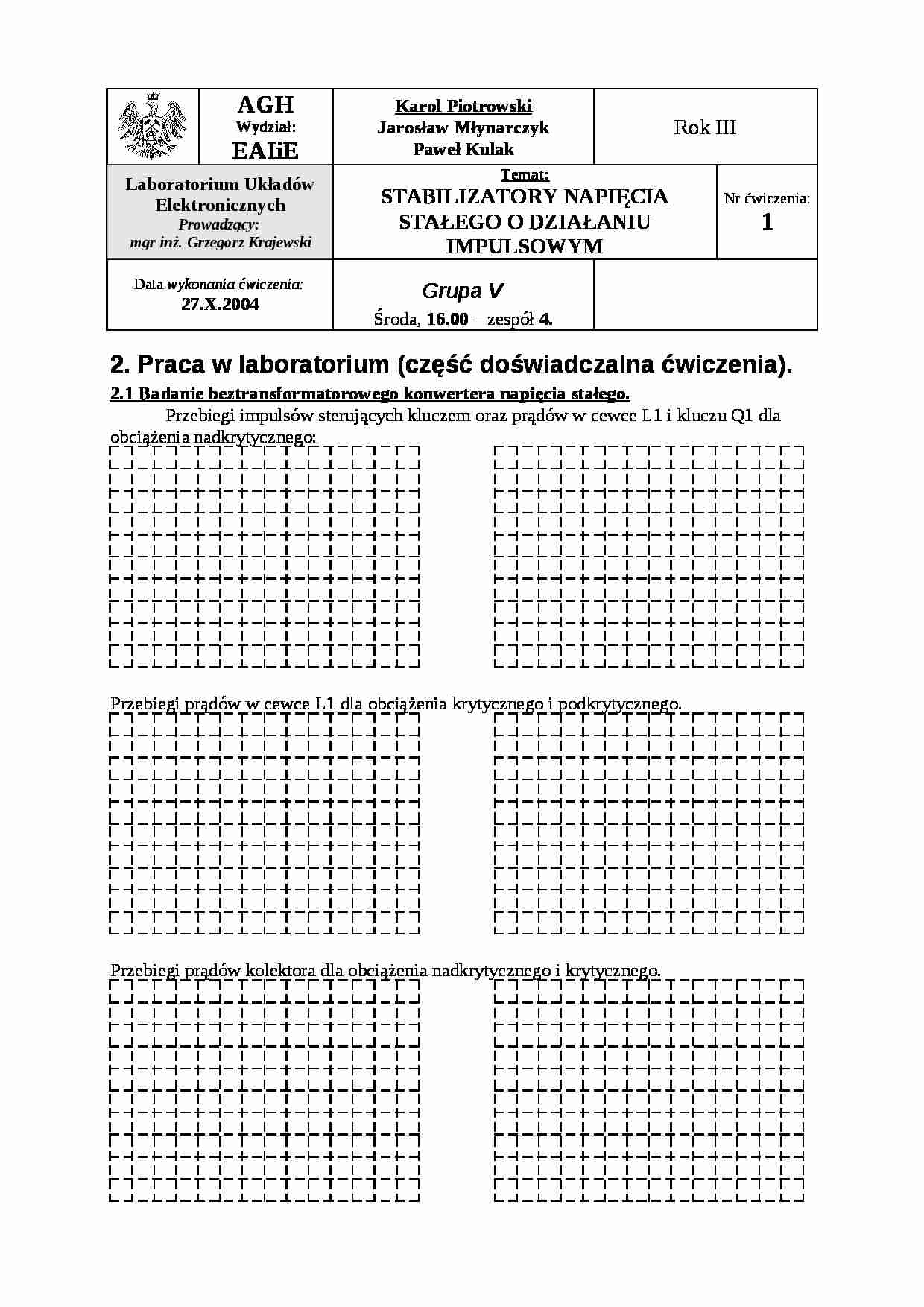

1 Data wykonania ćwiczenia: 27 . X .2004 Grupa V Środa, 16.00 - zespół 4 . 2. Praca w laboratorium (część doświadczalna ćwiczenia). 2.1 Badanie beztransformatorowego konwertera napięcia stałego. Przebiegi impulsów sterujących kluczem oraz prądów w cewce L1 i kluczu Q1 dla obciążenia nadkrytycznego:
Przebiegi prądów w cewce L1 dla obciążenia krytycznego i podkrytycznego.
Przebiegi prądów kolektora dla obciążenia nadkrytycznego i krytycznego.
Przebiegi prądów kolektora dla obciążenia podkrytycznego i diody dla obciążenia nadkrytycznego.
Przebiegi prądów diody dla obciążenia krytycznego i podkrytycznego.
Wartość prądu krytycznego konwertera: 7,75mA
Wartość napięcia wejściowego: 15V

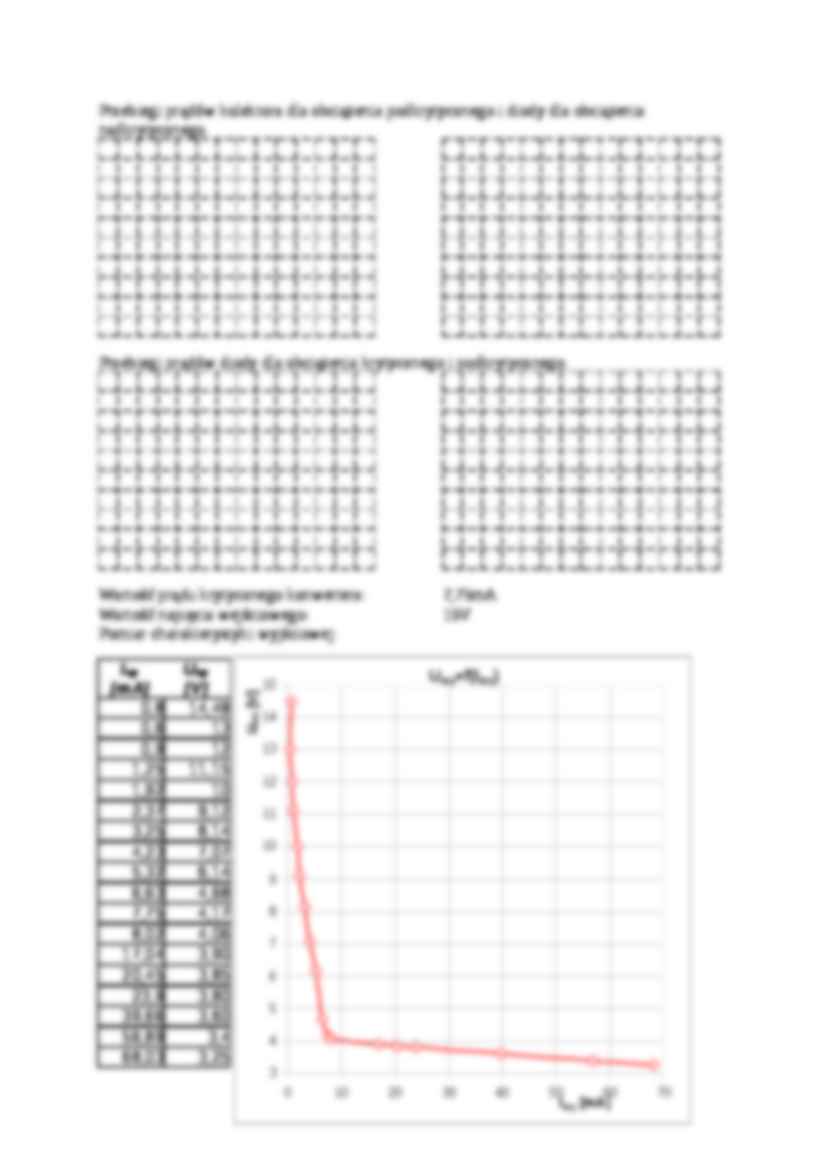

Pomiar charakterystyki wyjściowej:
I wy U wy [mA] [V] 0,8
14,48
0,6
13
0,9
12
1,25
11,15
1,92
10
2,37
9,12
3,25
8,14
4,23
7,07
5,32
6,14
6,63
4,68
7,75
4,17
8,02
4,06
17,04
3,90
20,45
3,85
23,9
3,80
39,66
3,60
56,89
3,4
68,03
3,25
Problemy: Wyjaśnij ewentualne rozbieżności otrzymanych wyników z wcześniej wykonanymi obliczeniami. Uzyskany przez nas współczynnik wypełnienia sygnału sterującego okazał się być mniejszy, niż zakładany, co przełożyło się na obniżenie napięcia wyjściowego przy obciążeniu krytycznym. Na zaniżenie wartości współczynnika wypełnienia miały najprawdopodobniej wpływ uproszczenia projektowe, a także pojemności rozproszone.
Wyjaśnij kształty narysowanych przebiegów i przyczyny ich zmian przy zmianach prądu obciążenia.
Dla stanu krytycznego i nadkrytycznego kształt prądu cewki nie różni się zbytnio: prąd wzrasta liniowo przy otwartym kluczu, oraz maleje liniowo przy kluczu zatkanym. Dopiero dla stanu podkrytycznego da się zauważyć zmianę: w fazie narastania nie zmienia się nic-nachylenie pozostaje takie samo, jednakże nachylenie zbocza opadającego jest już znacznie większe, lecz trwa przez niecały czas stanu zatkania tranzystora. W pozostałym czasie wartość prądu wynosi 0. Związane jest to ze zbyt małą energia zgromadzoną w cewce-dlatego nie starcza jej na cały okres przytkania tranzystora.


(…)

… napięcia stałego.
Przebieg napięcia sterującego z generatora.
Przebieg prądu na diodzie.
Przebieg prądu na tranzystorze.
Pomiar charakterystyki wyjściowej zasilacza:
W czasie pomiarów odnotowaliśmy spadek napięcia wyjściowego z 4,998 V przy minimalnym prądzie wyjściowym do 4,984V przy maksymalnej wartości prądu, jaką udało nam się uzyskać, tzn. ok. 68mA.
Problemy:
Do czego służą elementy D3, R18, C19?
Układ D3, R18, C19 śluzy jako ochrona przeciwprzepięciowa. Pojawiające się wysokie napięcia na cewce spowodowane nagłą zmianą prądu tranzystora są zwierane przez diodę D3 i pojemność C19 do masy-w przeciwnym razie takie wysokie napięcie mogłoby zniszczyć tranzystor.
Wyjaśnij, dlaczego obserwowane oscylogramy mają takie kształty oraz wyjaśnij przyczyny ich zmian w zależności od zmian prądu obciążenia…
