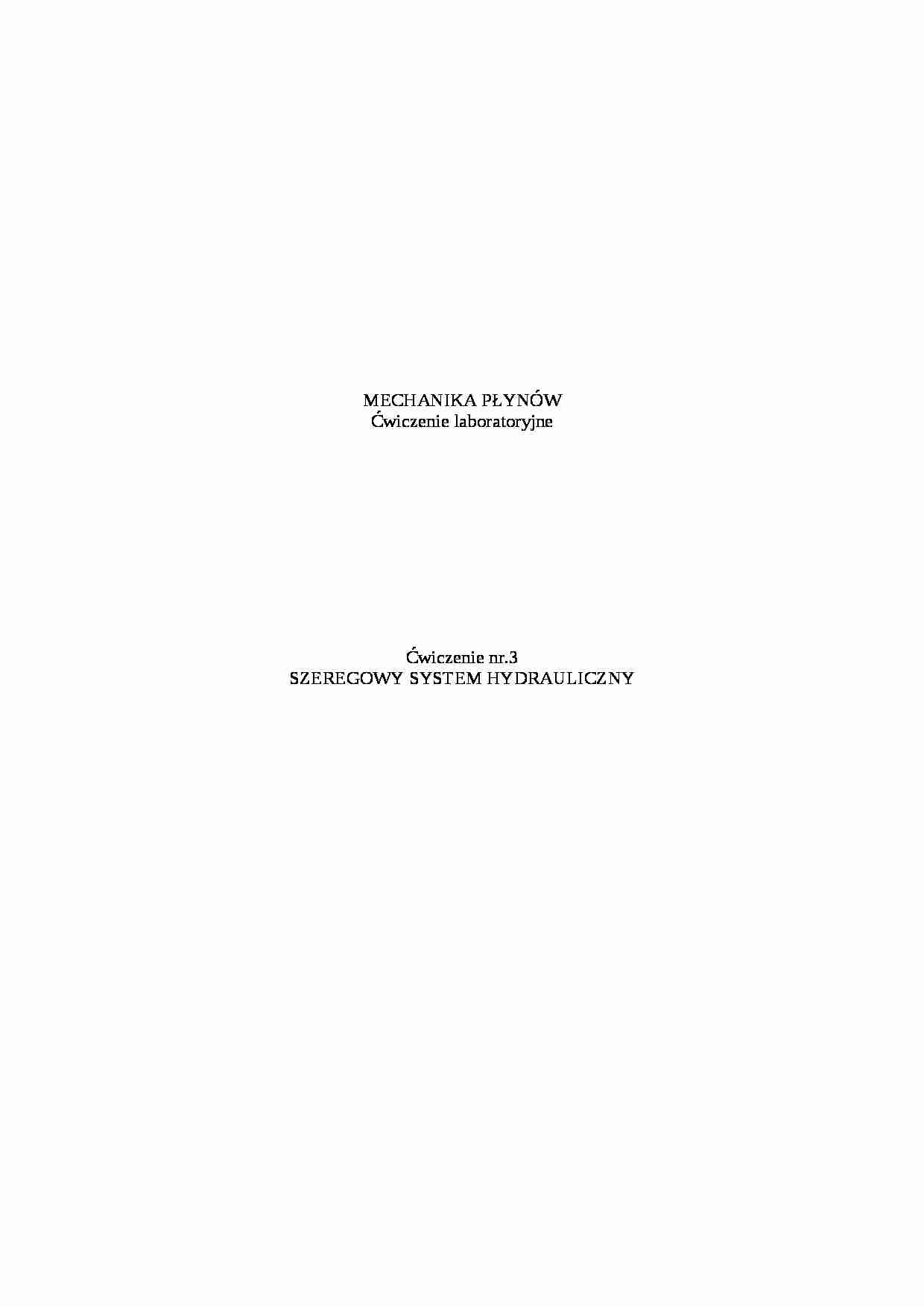

Sprawozdanie z szeregowego systemu hydraulicznego - strona 1

Fragment notatki:

MECHANIKA PŁYNÓW
Ćwiczenie laboratoryjne
Ćwiczenie nr.3
SZEREGOWY SYSTEM HYDRAULICZNY
1, Cel ćwiczenia:
Celem ćwiczenia jest sporządzenie wykresu linii ciśnienia i energii (wykresu Ancony) dla badanego szeregowo systemu hydraulicznego.
2.Opis stanowiska pomiarowego:
Schemat stanowiska pomiarowego, składa się ono z naastępujących głównych elementów:
1.zbiornika zasilającego „Z” z rurą przelewową „P”,
2. szeregowego układu hydraulicznego „R” o zmiennych średnicach,
3. baterii piezometrów „BP”,
4. przyrządów do pomiaru wydadtku Q:
a). metodą objętościową (metoda przedstawionego naczynia),
b). wodomierza skrzydełkowego,
c). kryzy pomiarowej,
d). rotametru,
5. zaworu „ZR”,
6. termometru „T”
7. barometru „B”,
Przelew „P” zapewnia stałą wysokość ciśnienia wody zasilającej układ „R”. Zapobiega to ewentualnym wahaniom poziomu wody w piezometrach i tym samym zmniejsza błąd odczytu wysokości ciśnienia. Zawór „ZR” służy do regulacji przepływu w rurociągu. Jako element badanego systemu hydraulicznego może on być również rozpatrywany jako opór miejscowy o zmiennym, dowolnie nastawionym ( zależnie od stopnia otwarcia zaworu) współczynniku strat lokalnych 3. Przebieg i program ćwiczenia
Zmierzyć i wpisać do tablicy pomiarowej średnice oraz długość poszczególnych odcinków rurociągu „R”
Ustalić materiał, z którego wykonano przewody oraz ewentualny stopień ich zużycia
(chropowatość względna k).
Odczytać z barometru wartość ciśnienia atmosferycznego w laboratorium.
Za pomocą zaworu wodociągowego „ZW” uruchomićnapełnianie zbiornika zasilającego „ZZ”
Po osiągnięciu stałego poziomu wody w zbiorniku „ZZ”, ustawić zaworem „ZR”
przepływ Q w rurociągu „R”


(…)

… przepływu V:
Uwaga: Wysokość zwierciadła wody H w zbiorniku zasilającym „ZZ” jest stała ( H=const. ). W przekroju pomiarowym „0-0” przyjmujemy więc 5). Obliczyć wysokość prędkości k:
6.)Z tablic odczytać odpowiednie współczynniki strat miejscowych 7). Wyznaczyć wysokość strat miejscowych na danej przeszkodzie m
8.)Wzynaczyć współczynnik chropowatości względnej oraz liczby Reynoldsa w danej rurze o średnicy…
