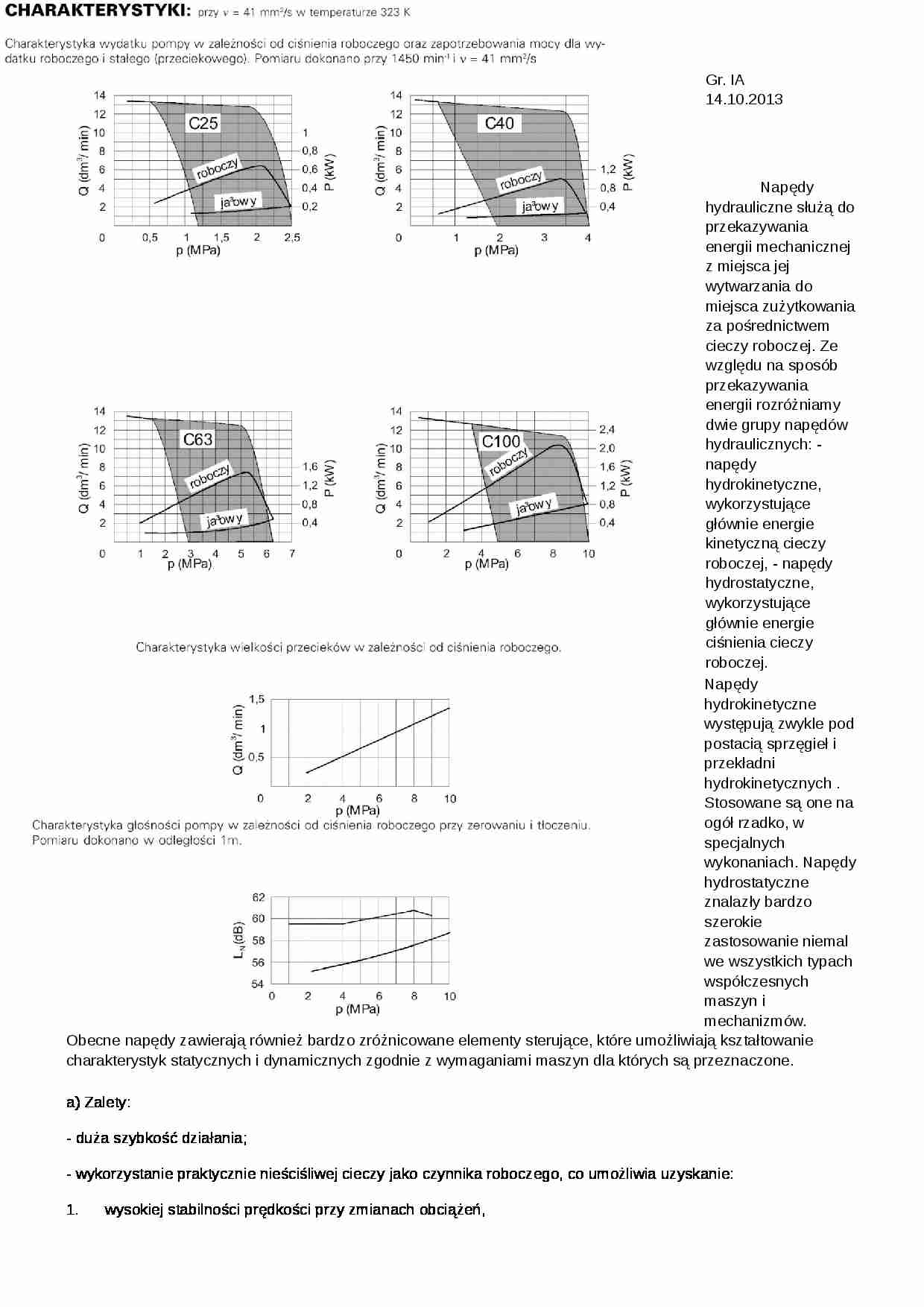

Sprawozdanie napedy  - Napęd hydrauliczny - strona 1 Sprawozdanie napedy  - Napęd hydrauliczny - strona 2 Sprawozdanie napedy  - Napęd hydrauliczny - strona 3

Fragment notatki:

Gr. IA 14.10.2013
Napędy hydrauliczne służą do przekazywania energii mechanicznej z miejsca jej wytwarzania do miejsca zużytkowania za pośrednictwem cieczy roboczej. Ze względu na sposób przekazywania energii rozróżniamy dwie grupy napędów hydraulicznych: - napędy hydrokinetyczne, wykorzystujące głównie energie kinetyczną cieczy roboczej, - napędy hydrostatyczne, wykorzystujące głównie energie ciśnienia cieczy roboczej.
Napędy hydrokinetyczne występują zwykle pod postacią sprzęgieł i przekładni hydrokinetycznych . Stosowane są one na ogół rzadko, w specjalnych wykonaniach. Napędy hydrostatyczne znalazły bardzo szerokie zastosowanie niemal we wszystkich typach współczesnych maszyn i mechanizmów. Obecne napędy zawierają również bardzo zróżnicowane elementy sterujące, które umożliwiają kształtowanie charakterystyk statycznych i dynamicznych zgodnie z wymaganiami maszyn dla których są przeznaczone.
a) Zalety:
- duża szybkość działania;
- wykorzystanie praktycznie nieściśliwej cieczy jako czynnika roboczego, co umożliwia uzyskanie:
1. wysokiej stabilności prędkości przy zmianach obciążeń,
2. dużej dokładności pozycjonowania,
3. spokojnego i płynnego ruchu,
4. dużej sztywności napędu;
- bezstopniowej regulacji prędkości elementu wyjściowego napędu;
- dużego współczynnika wzmocnienia mocy (ponad 1000 razy);
- mała wrażliwość na zmiany obciążenia i przeciążenia;
- względnie małej masy silników hydraulicznych;
- szerokiego asortymentu typowych elementów hydraulicznych, wytwarzanych przez przemysł;
- bardzo dobrych własności dynamicznych, wynikających z korzystnego stosunku sił czynnych do sił bezwładnych;
- łatwości sterowania.
b) Wady:
- stosowania ropopochodnej cieczy roboczej, co wyklucza możliwość zastosowania maszyn z tym napędem w środowisku zagrożonym pożarem lub wybuchem;
- ograniczona trwałość cieczy ropopochodnej, co wymusza konieczność jej wymiany co określony czas okres;
- koszt elementów napędu hydraulicznego jest większy niż elementów napędu pneumatycznego lub elektrycznego;
- zakres temperatury cieczy jest ograniczony, co uniemożliwia eksploatacji napędu w środowisku z podwyższoną temperatura;


(…)

… PV2V3-31/12R1MC100A1
1 - Zawór zasuwowy odcinający
2 - Zawór dławiący 3 - Przepływomierz 4 - Zawór bezpieczeństwa 5 - Manometr po stronie tłocznej 6 - Pompa badana 7 - Silnik elektryczny 8 - Skrzynka z olejem 9 - Filtr spływowy 10 - Termometr 11 - Filtr wpływowy 12 - Wskaźnik poziomu cieczy
Pomiary:
Pt [bar]
Ps [bar]
N [kW]
Q [V]
sprawność [%]
10
1,5
0,97
6,84
6,44
20
1,5
1,17
6,81
11,58
30
1,5
1,38…
