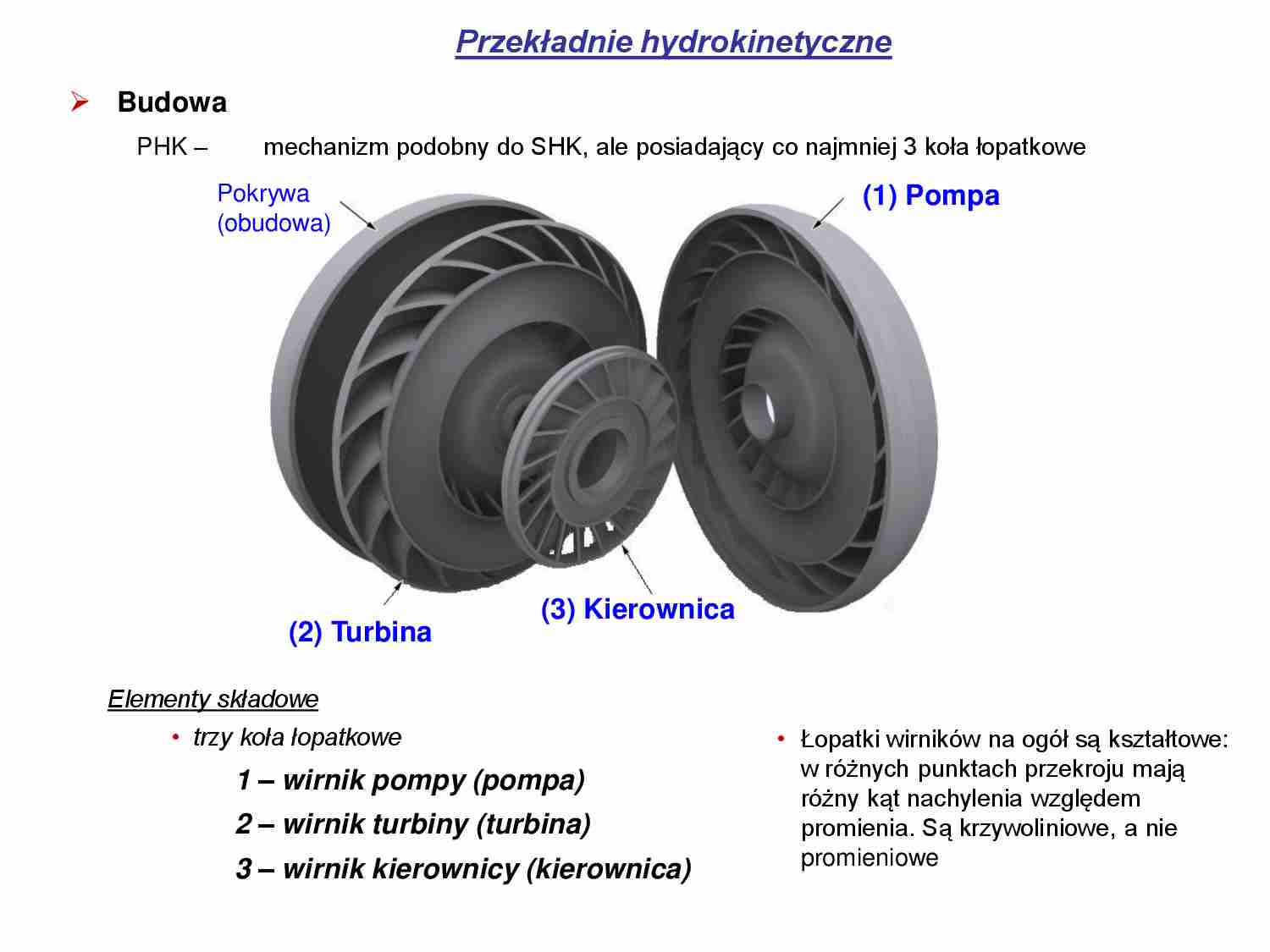

Przekładnie hydrokinetyczne Budowa Elementy składowe • trzy koła łopatkowe 1 – wirnik pompy (pompa) 2 – wirnik turbiny (turbina) 3 – wirnik kierownicy (kierownica) (1) Pompa (2) Turbina Pokrywa (obudowa) PHK – mechanizm podobny do SHK, ale posiadający co najmniej 3 koła łopatkowe (3) Kierownica • Łopatki wirników na ogół są kształtowe: w różnych punktach przekroju mają różny kąt nachylenia względem promienia. Są krzywoliniowe, a nie promieniowe Przekładnie hydrokinetyczne Budowa 2 1 3 1 2 3 Elementy składowe • trzy koła łopatkowe 1 – wirnik pompy (pompa) 2 – wirnik turbiny (turbina) 3 – wirnik kierownicy (kierownica) (1) Pompa (2) Turbina pokrywa (obudowa) (3) Kierownica Przekładnie hydrokinetyczne Budowa D c – średnica czynna PHK Elementy składowe • trzy koła łopatkowe 1 – wirnik pompy (pompa) 2 – wirnik turbiny (turbina) 3 – wirnik kierownicy (kierownica) • Łopatki wirników na ogół są kształtowe: w różnych punktach przekroju mają różny kąt nachylenia względem promienia. Są krzywoliniowe, a nie promieniowe (1) Pompa (2) Turbina pokrywa (obudowa) (3) Kierownica Przekładnie hydrokinetyczne Budowa Elementy składowe • trzy koła łopatkowe 1 – wirnik pompy (pompa) 2 – wirnik turbiny (turbina) 3 – wirnik kierownicy (kierownica) • Łopatki wirników na ogół są kształtowe: w różnych punktach przekroju mają różny kąt nachylenia względem promienia. Są krzywoliniowe, a nie promieniowe (1) Pompa (2) Turbina pokrywa (obudowa) (3) Kierownica Przekładnie hydrokinetyczne Budowa – cyrkulacja cieczy Dwie składowe ruchu: • Unoszenia (R) • Cyrkulacji spiralnej (F) (1) Pompa (2) Turbina (3) Kierownica Przekładnie hydrokinetyczne Efekt transformacji momentu obrotowego • PHK daje możliwość uzyskiwania nie tylko różnych przełożenie kinematycznych, ale i dynamicznych • Równanie równowagi momentów (z pominięciem oporów w łożyskach i wentylacyjnych): Przełożenie kinematyczne i k: Przełożenie dynamiczne: 1 2 k i 0 . 1 T T i 1 2 d T 1 + T2 + T3 = 0 jeśli T 3 ≠ 0 T 1 ≠ T2 id ≠ 1 T 2 = T1 - T3 • Momenty na wirnikach: 2 1 5 c T 1 D f T 2 1 5 c T d 2 D f i T f T = fT(ik) , id = id(ik)
(…)
… jest niekorzystny. Następuje
zmniejszenie dostarczanego momentu obrotowego i
jednoczesne duże straty mocy;
• aby uniknąć powyższego wykorzystuje się fakt że dla ik > iks
następuje zmiana kierunku działania momentu T3 na
kierunek zgodny z momentem na turbinie T2 - mocując
kierownicę na sprzęgle jednokierunkowym;
• w zakresie ik > iks kierownica zaczyna obracać się w
kierunku zgodnym z turbiną i nie przenosi żadnego…
… z tym:
dla samochodów osobowych preferujemy duże p, godząc się na małe wartości id
dla samochodów ciężarowych preferujemy duże id, przystając na stosunkowo małą
przenikalność
Przekładnie hydrokinetyczne
Dobór przekładni hydrokinetycznej do silnika
Ad 2. dobór wymiaru PHK
Wymiar Dc dobiera się analogiczne jak w przypadku SHK (w taki sposób aby uzyskać największą
sprawność w zakresie mocy maksymalnej dostarczanej…
…
28.3
4
3100
114
37.0
0.90
1.00
114
2790
33.3
5
3550
114.5
42.6
0.95
1.00
114.5
3370
40.5
6
4450
111
51.7
0.97
1.00
111
4320
50.2
7
5200
100
54.5
0.98
1.00
100
5100
53.4
lp
1
Przekładnie hydrokinetyczne
Porównanie charakterystyk wyjściowych zespołów
Przekładnie hydrokinetyczne
Sprzęgło blokujące przekładni hydrokinetycznej
W celu zmniejszenia strat mocy w przekładni
•
•
Sprzęgło blokujące…
… i sprzęgło blokujące PHK): układ sterowania
Przy sterowaniu brane są pod uwagę 3 informacje (podstawowe):
prędkość kątowa silnika,
prędkość kątowa wału wyjściowego skrzynki biegów
położenie pedału przyspieszenia (intencja kierowcy)
lub podciśnienie w kolektorze dolotowym (obciążenie silnika)
Ogólny program zmiany biegu (mapa):
Napęd hydromechaniczny
Hydromechaniczna skrzynka biegów - sterowanie…
