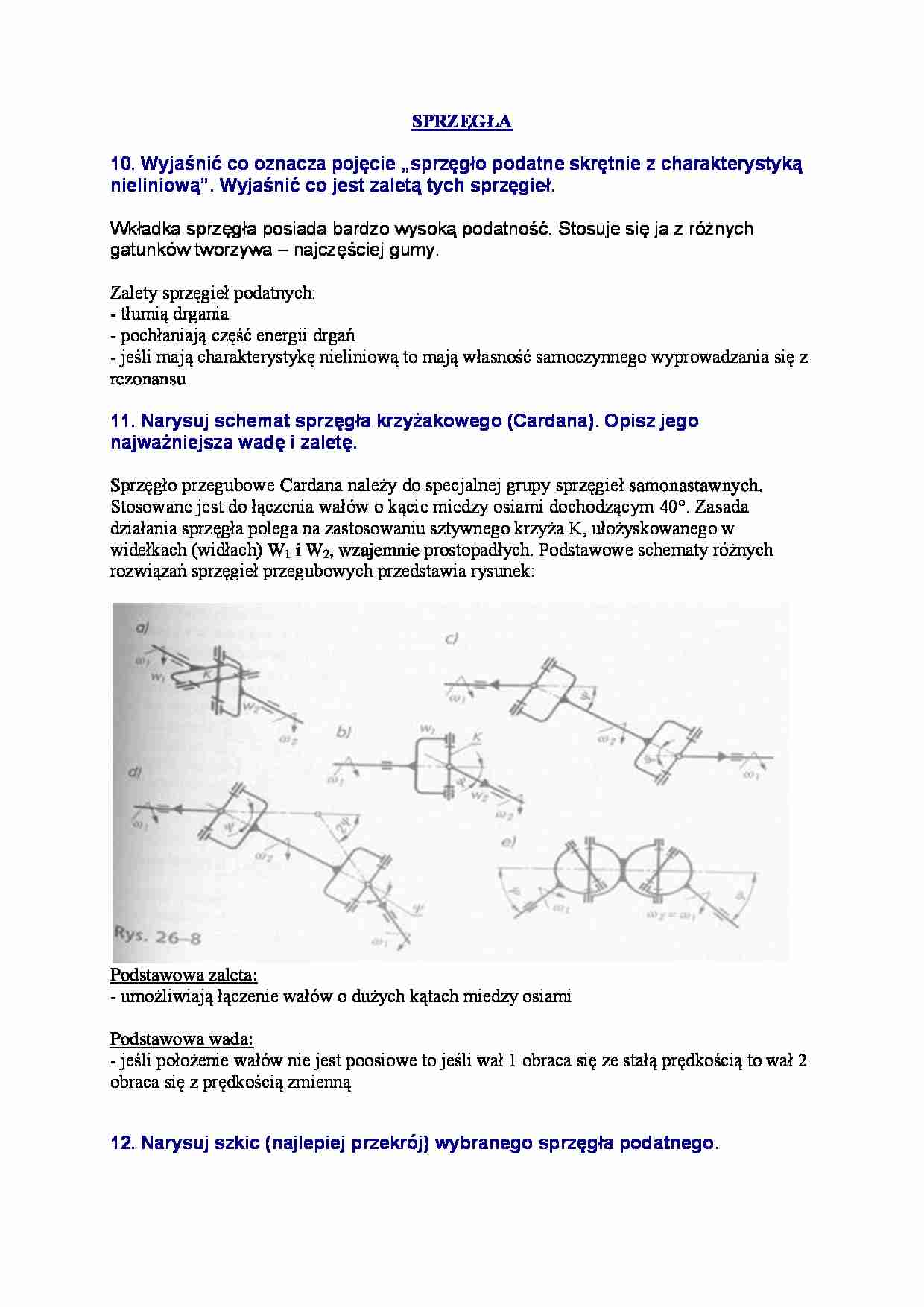

SPRZĘGŁA
10. Wyjaśnić co oznacza pojęcie „sprzęgło podatne skrętnie z charakterystyką nieliniową”. Wyjaśnić co jest zaletą tych sprzęgieł.
Wkładka sprzęgła posiada bardzo wysoką podatność. Stosuje się ja z różnych gatunków tworzywa - najczęściej gumy.
Zalety sprzęgieł podatnych:
- tłumią drgania
- pochłaniają część energii drgań
- jeśli mają charakterystykę nieliniową to mają własność samoczynnego wyprowadzania się z rezonansu
11. Narysuj schemat sprzęgła krzyżakowego (Cardana). Opisz jego najważniejsza wadę i zaletę.
Sprzęgło przegubowe Cardana należy do specjalnej grupy sprzęgieł samonastawnych. Stosowane jest do łączenia wałów o kącie miedzy osiami dochodzącym 40°. Zasada
działania sprzęgła polega na zastosowaniu sztywnego krzyża K, ułożyskowanego w widełkach (widłach) W1 i W2, wzajemnie prostopadłych. Podstawowe schematy różnych rozwiązań sprzęgieł przegubowych przedstawia rysunek:
Podstawowa zaleta:
- umożliwiają łączenie wałów o dużych kątach miedzy osiami
Podstawowa wada:
- jeśli położenie wałów nie jest poosiowe to jeśli wał 1 obraca się ze stałą prędkością to wał 2 obraca się z prędkością zmienną
12. Narysuj szkic (najlepiej przekrój) wybranego sprzęgła podatnego.
13. Narysuj szkic (najlepiej przekrój) wybranego sprzęgła bezpieczeństwa.
75. Klasyfikacja i cel stosowania sprzęgieł.
Cel stosowania.
Sprzęgła są to urządzenia, które służą do łączenia wałów. Stosuje się je wówczas, gdy np.
a) ze względu na znaczną długość, nie możemy użyć wału z jednolitego materiału, lecz z kilku odcinków (np. długie wały transmisyjne); mamy wówczas do czynnika ze sprzęgłami stałymi (sztywnymi) b) zachodzi potrzeba okresowego odłączenia pewnych części wału, aby nie przenosiły ruchu np. w obrabiarkach, samochodach itp.; mamy wówczas do czynienia ze sprzęgłami wyłączalnymi
c) wały nie są współosiowe, lecz równoległe lub pochylone o pewien kąt (np. wał pędny samochodowy ze sprzęgłem Cardana); mamy wówczas do czynienia ze sprzęgłami okuwanymi lub przegubowymi
Klasyfikacja
a) sprzęgła sztywne
- sprzęgła tulejowe
- sprzęgła łubkowe
- sprzęgła tarczowe
b) sprzęgła samonastawne
- sprzęgła kołowe
- sprzęgła krzyżowe
- sprzęgła przegubowe
(…)
… pochylenia
osi wałów
Współczynnik tłumienia
78. Sprzęgła przegubowe - Cardana, szkice.
Do stałego łączenia wałów o osiach nie pokrywających się służą sprzęgła przegubowe (Cardana). Końce wałów zaopatrzone są w widełki, osadzone w sposób umożliwiający ich obrót na krzyżu K. Wały mogą ze sobą tworzyć kąt δ, który osiąga wartość do 30o. wadą tych sprzęgieł jest niejednostajność prędkości kątowej 2 wały…
