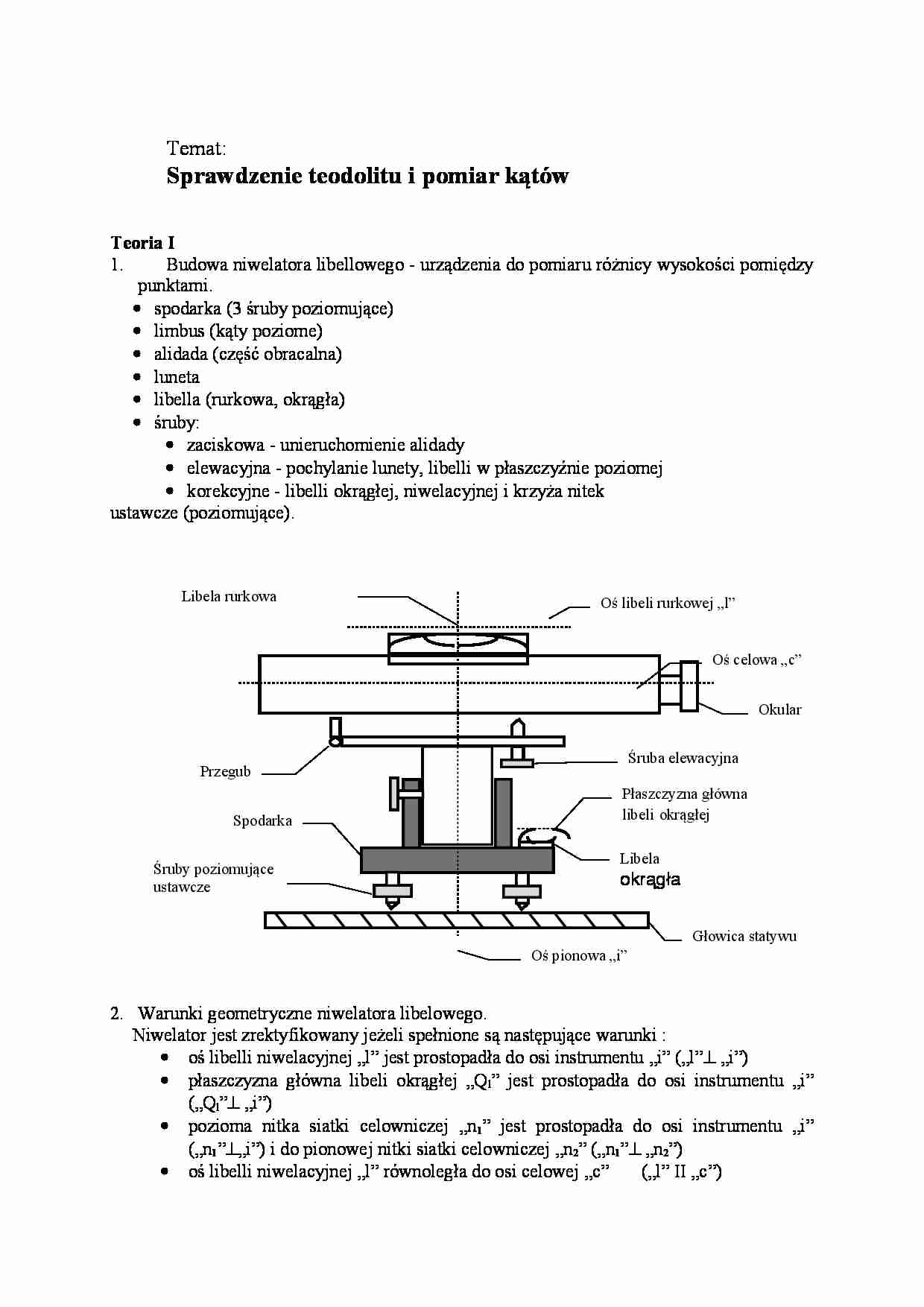

Temat: Sprawdzenie teodolitu i pomiar kątów Teoria I 1. Budowa niwelatora libellowego - urządzenia do pomiaru różnicy wysokości pomiędzy punktami. • spodarka (3 śruby poziomujące) • limbus (kąty poziome) • alidada (część obracalna) • luneta • libella (rurkowa, okrągła) • śruby: • zaciskowa - unieruchomienie alidady • elewacyjna - pochylanie lunety, libelli w płaszczyźnie poziomej • korekcyjne - libelli okrągłej, niwelacyjnej i krzyża nitek ustawcze (poziomujące). 2. Warunki geometryczne niwelatora libelowego. Niwelator jest zrektyfikowany jeżeli spełnione są następujące warunki : • oś libelli niwelacyjnej „l” jest prostopadła do osi instrumentu „i” („l”⊥ „i”) • płaszczyzna główna libeli okrągłej „Ql” jest prostopadła do osi instrumentu „i” („Ql” ⊥ „i”) • pozioma nitka siatki celowniczej „n1” jest prostopadła do osi instrumentu „i” („n1” ⊥„i”) i do pionowej nitki siatki celowniczej „n2” („n1”⊥ „n2”) • oś libelli niwelacyjnej „l” równoległa do osi celowej „c” („l” II „c”) Oś libeli rurkowej „l” Śruba elewacyjna Płaszczyzna główna libeli okrągłej Libela okrągła Oś pionowa „i” Śruby poziomujące ustawcze Przegub Libela rurkowa Oś celowa „c” Spodarka Głowica statywu Okular W celu sprawdzenia „l” równoległe do „c” należy np. dokonać podwójnej niwelacji (między dwoma stałymi punktami). Trzeba zatem ustawić niwelator w takiej samej odległości od dwóch łat ustawionych na podstawkach (żabkach), poziomujemy instrument i dokonujemy odczyty z każdej z łat (O1 i O2). Ewentualne wychylenie libelli niwelacyjnej usuwamy śrubą elewacyjną. Ponieważ odległość niwelatora od łat jest taka sama zatem różnica wysokości między A i B jest pozbawiona błędu: ∆h1 = O1 - O2 Następnie ustawiamy niwelator blisko jednej łaty (2 - 3 m) i ponownie po zpoziomowaniu dokonujemy odczytów (O1’ i O2’). Obliczamy różnicę wysokości między punktami A i B . ∆h2 = O1’ – O2’ Jeżeli ∆h1=∆h2 to nie ma błędu nierównoległości osi celowej do osi libelli. W przeciwnym razie błąd należy usunąć. Teoria II Zasada niwelacji geometrycznej polega na wytyczeniu poziomej płaszczyzny i odmierzeniu od niej odcinków a i b do punktów A i B, których różnicę wysokości mamy wyznaczyć. Różnicę wysokości ∆MAB = a – b = HB - HA Różnicę wysokości można wykonać dwoma metodami:
