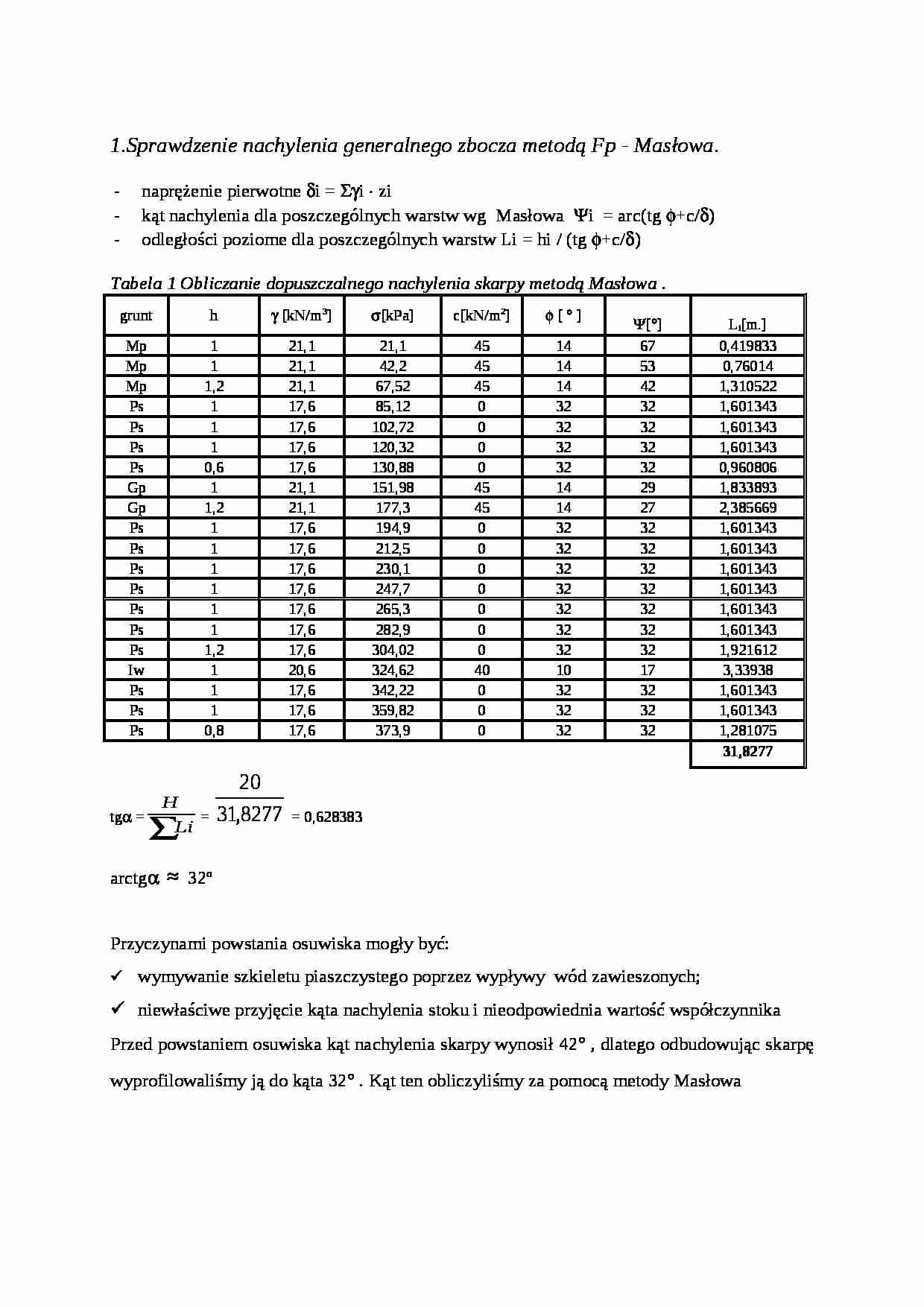

1.Sprawdzenie nachylenia generalnego zbocza metodą Fp - Masłowa.
naprężenie pierwotne δi = Σγi ⋅ zi
kąt nachylenia dla poszczególnych warstw wg Masłowa Ψi = arc(tg φ+c/δ)
odległości poziome dla poszczególnych warstw Li = hi / (tg φ+c/δ)
Tabela 1 Obliczanie dopuszczalnego nachylenia skarpy metodą Masłowa .
grunt
h
γ [kN/m3]
σ[kPa]
c[kN/m2]
φ [ ° ]
Ψ[°]
Li[m.]
Mp
1
21,1
21,1
45
14
67
0,419833
Mp
1
21,1
42,2
45
14
53
0,76014
Mp
1,2
21,1
67,52
45
14
42
1,310522
Ps
1
17,6
85,12
0
32
32
1,601343
Ps
1
17,6
102,72
0
32
32
1,601343
Ps
1
17,6
120,32
0
32
32
1,601343
Ps
0,6
17,6
130,88
0
32
32
0,960806
Gp
1
21,1
151,98
45
14
29
1,833893
Gp
1,2
21,1
177,3
45
14
27
2,385669
Ps
1
17,6
194,9
0
32
32
1,601343
Ps
1
17,6
212,5
0
32
32
1,601343
Ps
1
17,6
230,1
0
32
32
1,601343
Ps
1
17,6
247,7
0
32
32
1,601343
Ps
1
17,6
265,3
0
32
32
1,601343
Ps
1
17,6
282,9
0
32
32
1,601343
Ps
1,2
17,6
304,02
(…)
… objętościowy masy osuwiskowej
tgφo = F ⋅ ∑( Wi ⋅ sinαi) / ∑ (Wi⋅cosαi) ≈ 23°. - kąt tarcia wewnętrznego gruntu osuwiskowego
Przyjmuje się:
współczynnik stateczności F = 1.1.
3. odbudowa poziomu roboczego oraz obliczenie stateczności skarpy po odbudowie .
Sposób odbudowy poziomu roboczego został przedstawiony na rysunku nr 3. Wzory i zależności użyte w obliczeniach (ad. tabela 3).
Ni - składowa normalna Wi Si…
