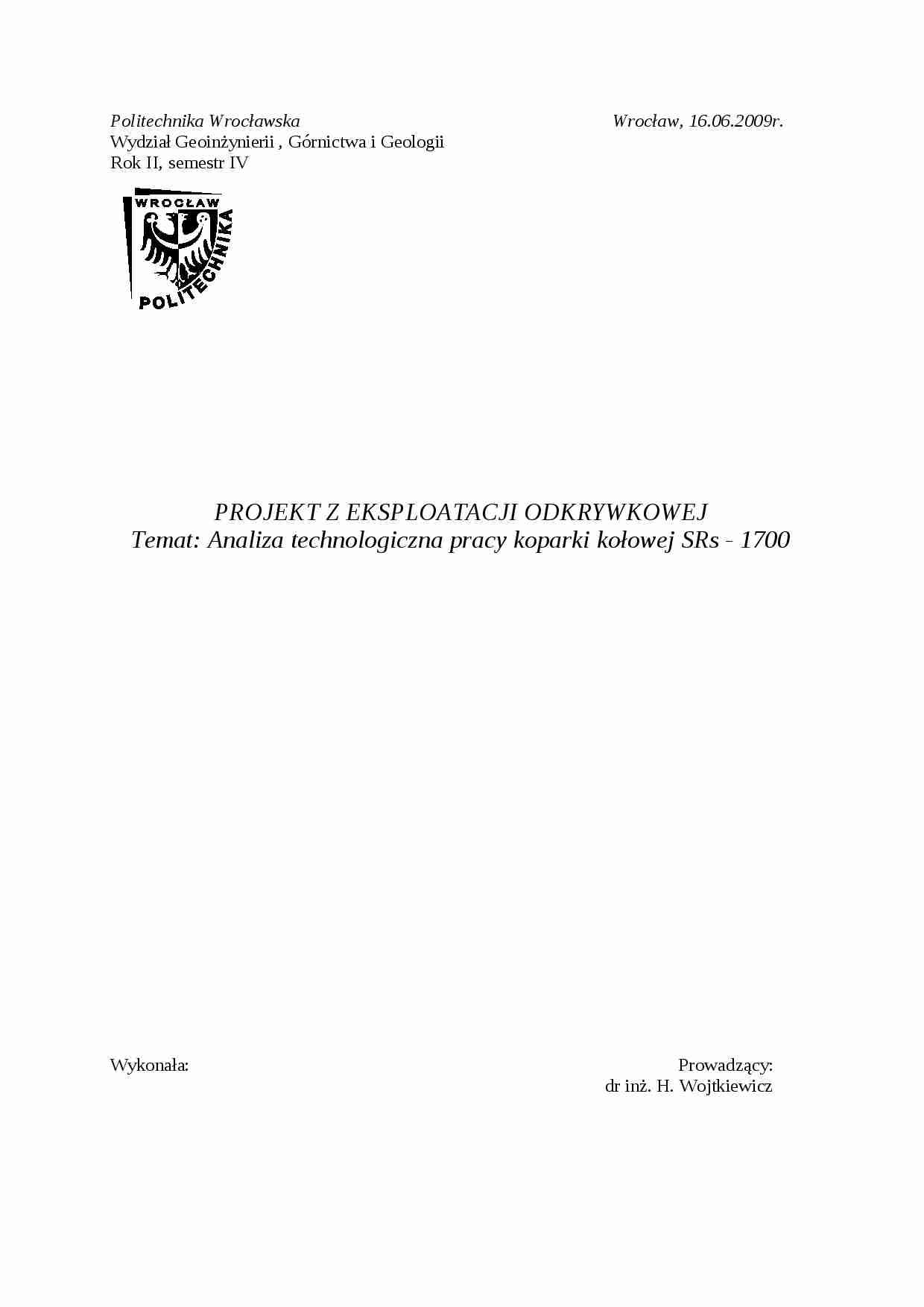

Politechnika Wrocławska Wrocław, 16.06.2009r.
Wydział Geoinżynierii , Górnictwa i Geologii
Rok II, semestr IV
PROJEKT Z EKSPLOATACJI ODKRYWKOWEJ
Temat: Analiza technologiczna pracy koparki kołowej SRs - 1700
Wykonała: Prowadzący:
dr inż. H. Wojtkiewicz
Dane do projektu
Dane obliczeniowe:
KOPARKA SRs- 1700
Parametr:
Symbol:
Wartość:
Moc napędu koła czerpakowego
N0
100 kW
Średnica koła czerpakowego D
14,0 m
Pojemność czerpaka
q
2,4 m3
Ilość czerpaków zamontowanych na kole czerpakowym
z
12 szt.
Ilość wysypów
nw
54 1/min
Maksymalna wysokość wzniosu osi koła czerpakowego ponad poziom roboczy
hrg
28 m
Długość wysięgnika mierzona od osi koła od osi tylnego przegubu wysięgnika
K
40 m
Odległość osi tylnego przegubu od pionowej osi koparki
e
3,0 m
Wysokość usytuowania osi tylnego przegubu wysięgnika od poziomu roboczego
y
16,0 m
Graniczny kąt przyłożenia koła naczyniowego względem calizny Hl,p
52o
Zewnętrzny jednostronny gabaryt długości podwozia koparki
F
16 m
Zewnętrzny jednostronny gabaryt szerokości podwozia koparki
E
16 m
Maksymalna odległość załadunku
Lz
52 m
Odległość dolnej krawędzi konstrukcji wysięgnika od osi koła czerpakowego
d
1,5 m
Promień zaokrąglenia czerpaka
r
0,0 m
Zmiana ilości wysypów (+/-)
∆nw
5 1/min
Klasa urabialności gruntu
III
Współczynnik wypełnienia czerpaka
kw
1
Współczynnik rozluźnienia kopaliny
kr
1,35
Ciężar objętościowy kopaliny
γ0
1,8 kN/m3
1. Promień urabiania i kąt pochylenia wysięgnika urabiającego w funkcji wysokości urabiania. gdzie:
β - graniczny kąt pochylenia wysięgnika [o]
hr - wysokość położenia osi koła czerpakowego [m]
y - wysokość usytuowania osi tylnego przegubu wysięgnika od poziomu roboczego [m]
K - długość wysięgnika mierzona od osi koła do osi tylnego przegubu wysięgnika [m] e- odległość osi tylnego przegubu od pionowej osi koparki [m]
Tab. 1. Promień urabiania i kąty pochylenia wysięgnika urabiającego w funkcji wysokości urabiania

(…)

… przyłożenia koła naczynia względem calizny [o]
- warunek podwozia:
E - liczba całkowita
- obliczenie kąta granicznego pochylenia skarpy bocznej zabierki
αb gr - graniczny kąt pochylenia skarpy bocznej [o]
hr - wysokość położenia osi koła czerpakowego [m]
D - średnica koła czerpakowego [m]
Pg - promień urabiania na stopniu górnym [m]
lgr - graniczna odległość trasy koparki od skarpy bocznej [m]
Tab. 2. Kąty graniczne pochylenia skarpy bocznej zabierki w funkcji jej wysokości.
4,1
-10,46
-11,11
8,2
4,37
4,64
12,3
18,64
19,74
16,4
30,89
32,47
20,5
40,67
42,43
Ryc. 2.1. Kąty graniczne pochylenia skarpy bocznej zabierki w funkcji jej wysokości.
3. Obliczenie maksymalnej odległości osi trasy koparki od wewnętrznej skarpy bocznej w funkcji wysokości zabierki i przyjętego pochylenia skarpy bocznej.
Odległość trasy…
