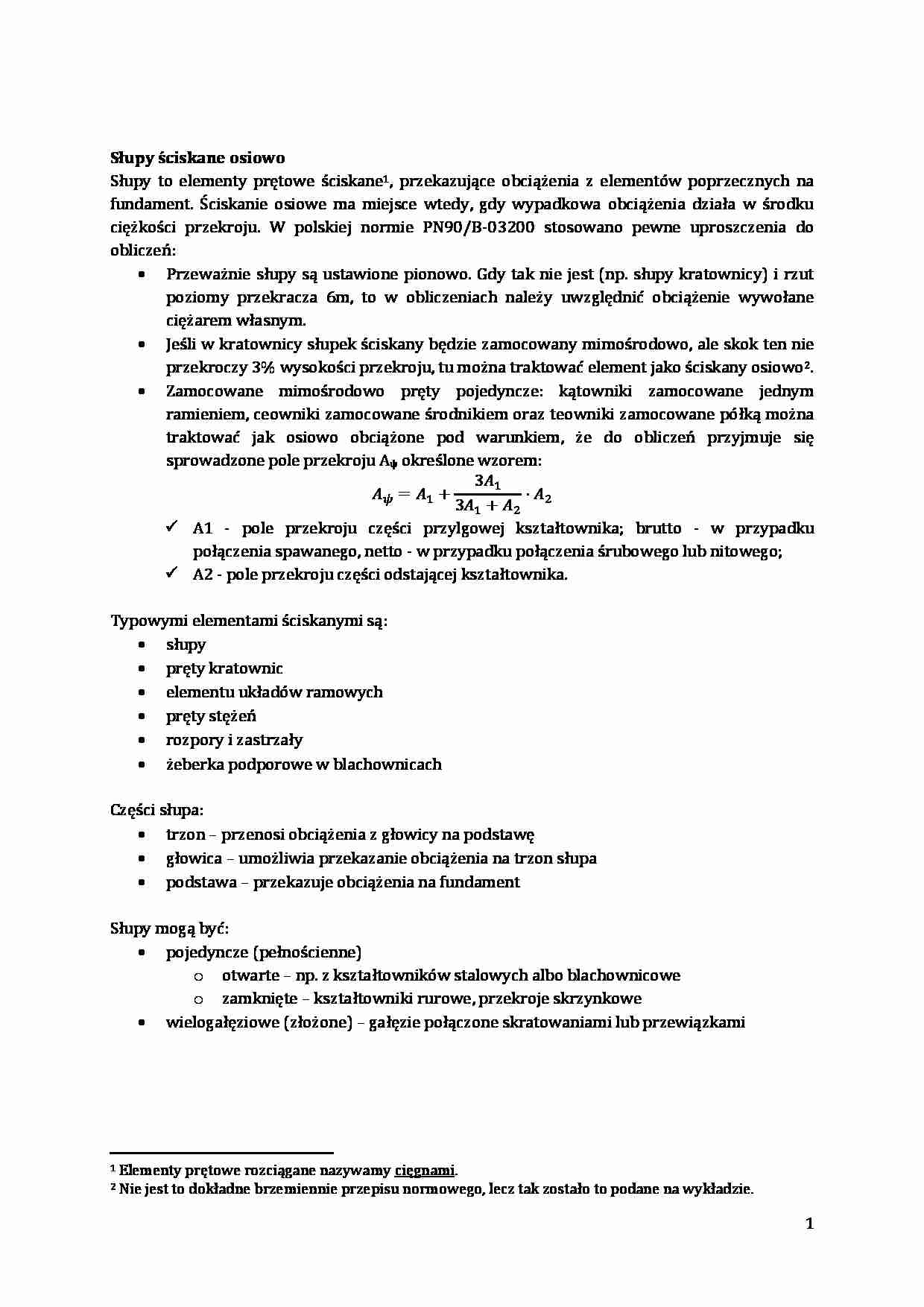

Słupy ściskane osiowo
Słupy to elementy prętowe ściskane1, przekazujące obciążenia z elementów poprzecznych na
fundament. Ściskanie osiowe ma miejsce wtedy, gdy wypadkowa obciążenia działa w środku
ciężkości przekroju. W polskiej normie PN90/B-03200 stosowano pewne uproszczenia do
obliczeń:
 Przeważnie słupy są ustawione pionowo. Gdy tak nie jest (np. słupy kratownicy) i rzut
poziomy przekracza 6m, to w obliczeniach należy uwzględnić obciążenie wywołane
ciężarem własnym.
 Jeśli w kratownicy słupek ściskany będzie zamocowany mimośrodowo, ale skok ten nie
przekroczy 3% wysokości przekroju, tu można traktować element jako ściskany osiowo2.
 Zamocowane mimośrodowo pręty pojedyncze: kątowniki zamocowane jednym
ramieniem, ceowniki zamocowane środnikiem oraz teowniki zamocowane półką można
traktować jak osiowo obciążone pod warunkiem, że do obliczeń przyjmuje się
sprowadzone pole przekroju Aψ określone wzorem:
 A1 - pole przekroju części przylgowej kształtownika; brutto - w przypadku
połączenia spawanego, netto - w przypadku połączenia śrubowego lub nitowego;
 A2 - pole przekroju części odstającej kształtownika.
Typowymi elementami ściskanymi są:
 słupy
 pręty kratownic
 elementu układów ramowych
 pręty stężeń
 rozpory i zastrzały
żeberka podporowe w blachownicach
Części słupa:
 trzon – przenosi obciążenia z głowicy na podstawę
 głowica – umożliwia przekazanie obciążenia na trzon słupa
 podstawa – przekazuje obciążenia na fundament
Słupy mogą być:
 pojedyncze (pełnościenne)
o otwarte – np. z kształtowników stalowych albo blachownicowe
o zamknięte – kształtowniki rurowe, przekroje skrzynkowe
 wielogałęziowe (złożone) – gałęzie połączone skratowaniami lub przewiązkami
1
2
Elementy prętowe rozciągane nazywamy cięgnami.
Nie jest to dokładne brzemiennie przepisu normowego, lecz tak zostało to podane na wykładzie.
1

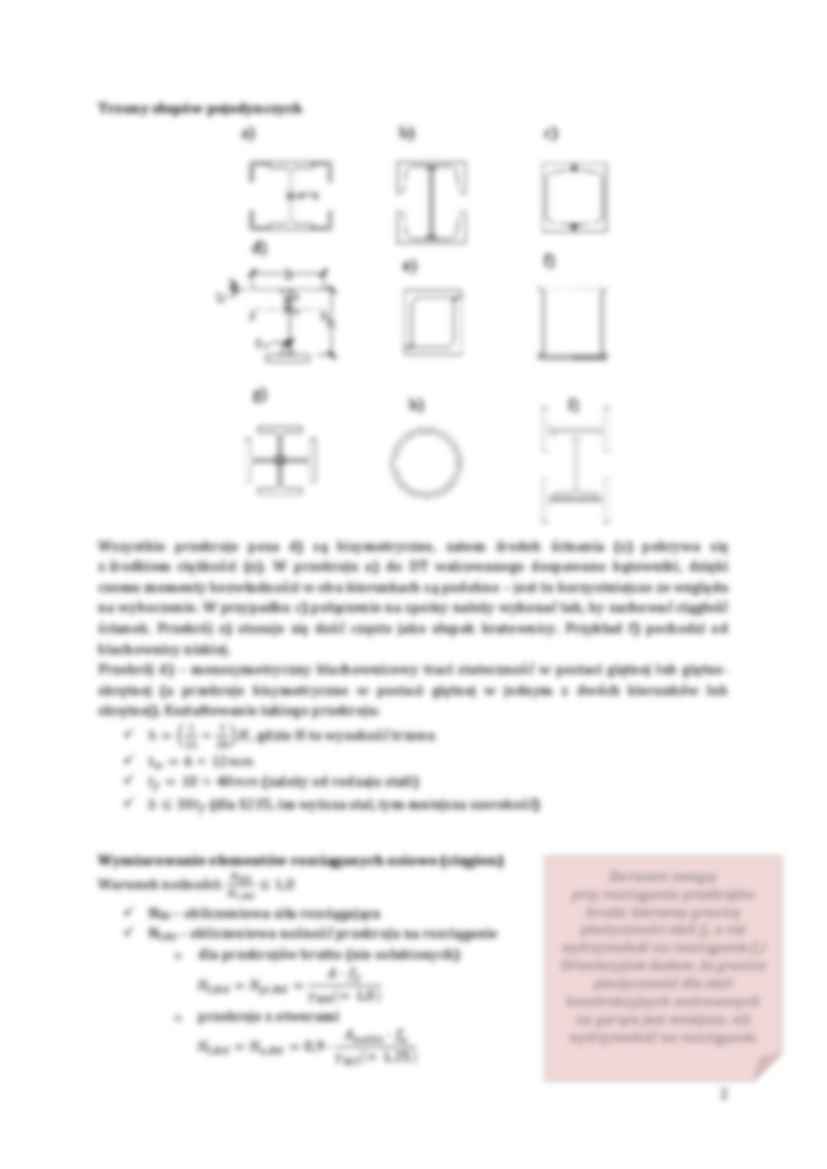

Trzony słupów pojedynczych
Wszystkie przekroje poza d) są bisymetryczne, zatem środek ścinania (s) pokrywa się
z środkiem ciężkości (o). W przekroju a) do DT walcowanego dospawano kątowniki, dzięki
czemu momenty bezwładności w obu kierunkach są podobne – jest to korzystniejsze ze względu
na wyboczenie. W przypadku c) połączenie na spoiny należy wykonać tak, by zachować ciągłość
ścianek. Przekrój e) stosuje się dość często jako słupek kratownicy. Przykład f) pochodzi od
blachownicy niskiej.
Przekrój d) – monosymetryczny blachownicowy traci stateczność w postaci giętnej lub giętnoskrętnej (a przekroje bisymetryczne w postaci giętnej w jednym z dwóch kierunków lub
skrętnej). Kształtowanie takiego przekroju:

(



) , gdzie H to wysokość trzonu
(zależy od rodzaju stali)
(dla S235, im wyższa stal, tym mniejsza szerokość)
Wymiarowanie elementów rozciąganych osiowo (cięgien)
Warunek nośności:
 NEd – obliczeniowa siła rozciągająca
 Nt,Rd – obliczeniowa nośność przekroju na rozciąganie
o dla przekrojów brutto (nie osłabionych)
o
przekroje z otworami
Zwracam uwagę:
przy rozciąganiu przekrojów
brutto bierzemy granicę ... zobacz całą notatkę
