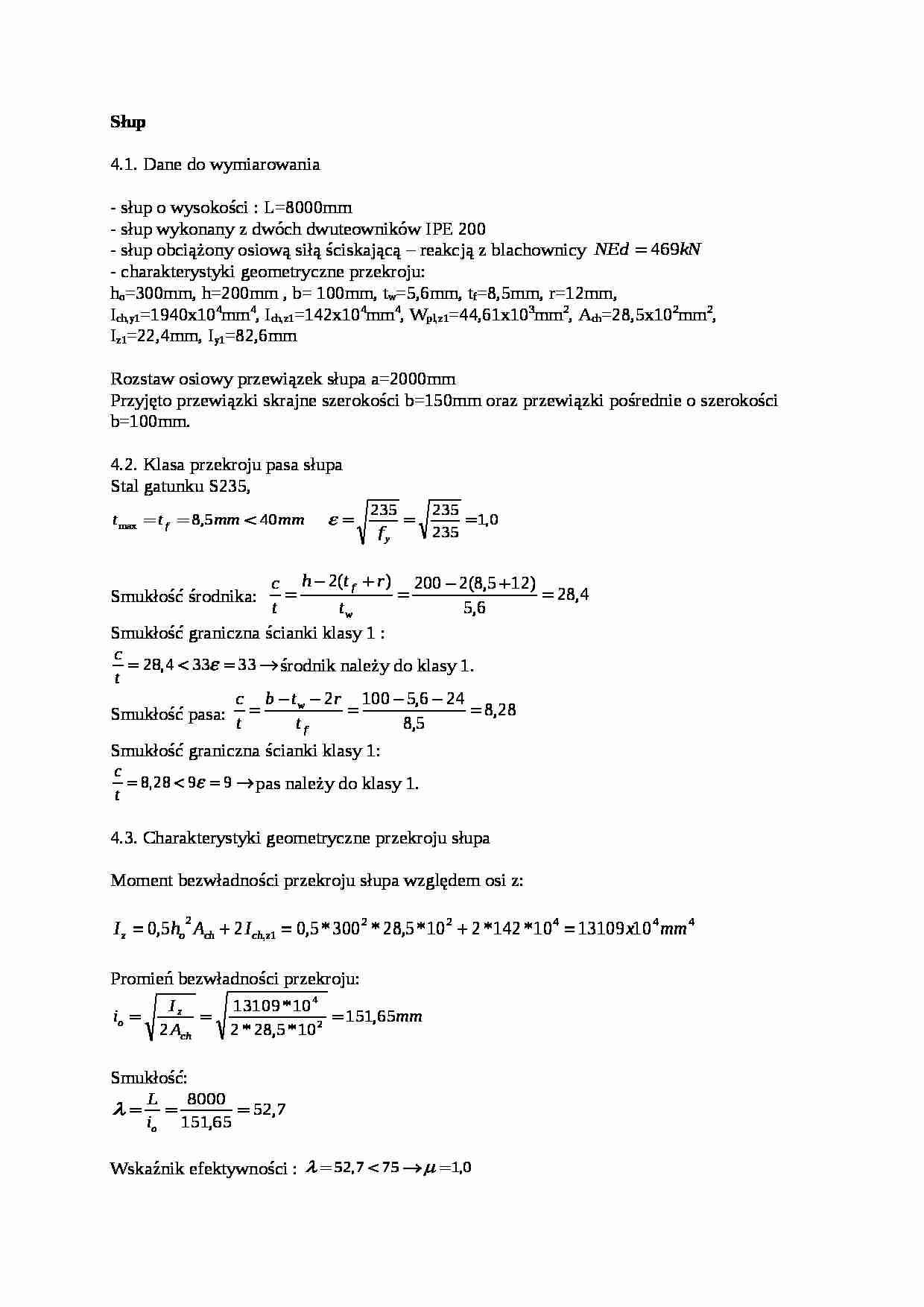

Słup
4.1. Dane do wymiarowania
- słup o wysokości : L=8000mm
- słup wykonany z dwóch dwuteowników IPE 200
- słup obciążony osiową siłą ściskającą - reakcją z blachownicy - charakterystyki geometryczne przekroju:
ho=300mm, h=200mm , b= 100mm, tw=5,6mm, tf=8,5mm, r=12mm,
Ich,y1=1940x104mm4, Ich,z1=142x104mm4, Wpl,z1=44,61x103mm2, Ach=28,5x102mm2, Iz1=22,4mm, Iy1=82,6mm
Rozstaw osiowy przewiązek słupa a=2000mm
Przyjęto przewiązki skrajne szerokości b=150mm oraz przewiązki pośrednie o szerokości b=100mm.
4.2. Klasa przekroju pasa słupa
Stal gatunku S235,
Smukłość środnika: Smukłość graniczna ścianki klasy 1 :
środnik należy do klasy 1.
Smukłość pasa: Smukłość graniczna ścianki klasy 1:
pas należy do klasy 1.
4.3. Charakterystyki geometryczne przekroju słupa
Moment bezwładności przekroju słupa względem osi z:
Promień bezwładności przekroju:
Smukłość:
Wskaźnik efektywności : Moment bezwładności elementu złożonego z przewiązkami:
Sztywność postaciowa:
moment bezwładności przewiązki w płaszczyźnie układu
n=2 - liczba płaszczyzn skratowania
Przyjęto przewiązki o grubości i szerokości Zastępcza siła krytyczna elementu złożonego:
4.4. Nośność gałęzi w środku wysokości słupa
Założenie wstępnej imprefekcji słupa: Maksymalny obliczeniowy moment przęsłowy elementu z uwzględnieniem efektów II rzędu:
Siła osiowa w gałęzi słupa:
4.4.1. Wyboczenie w płaszczyźnie przewiązek (względem osi z1)
Współczynnik długości wyboczeniowej, przyjęto: wartość odniesienia do wyznaczenia smukłości względnej
Smukłość względna względem osi z1:
W przypadku przekrojów klasy 1,2,3:
Dwuteowniki walcowane, wyboczenie względem osi z-z, tf
