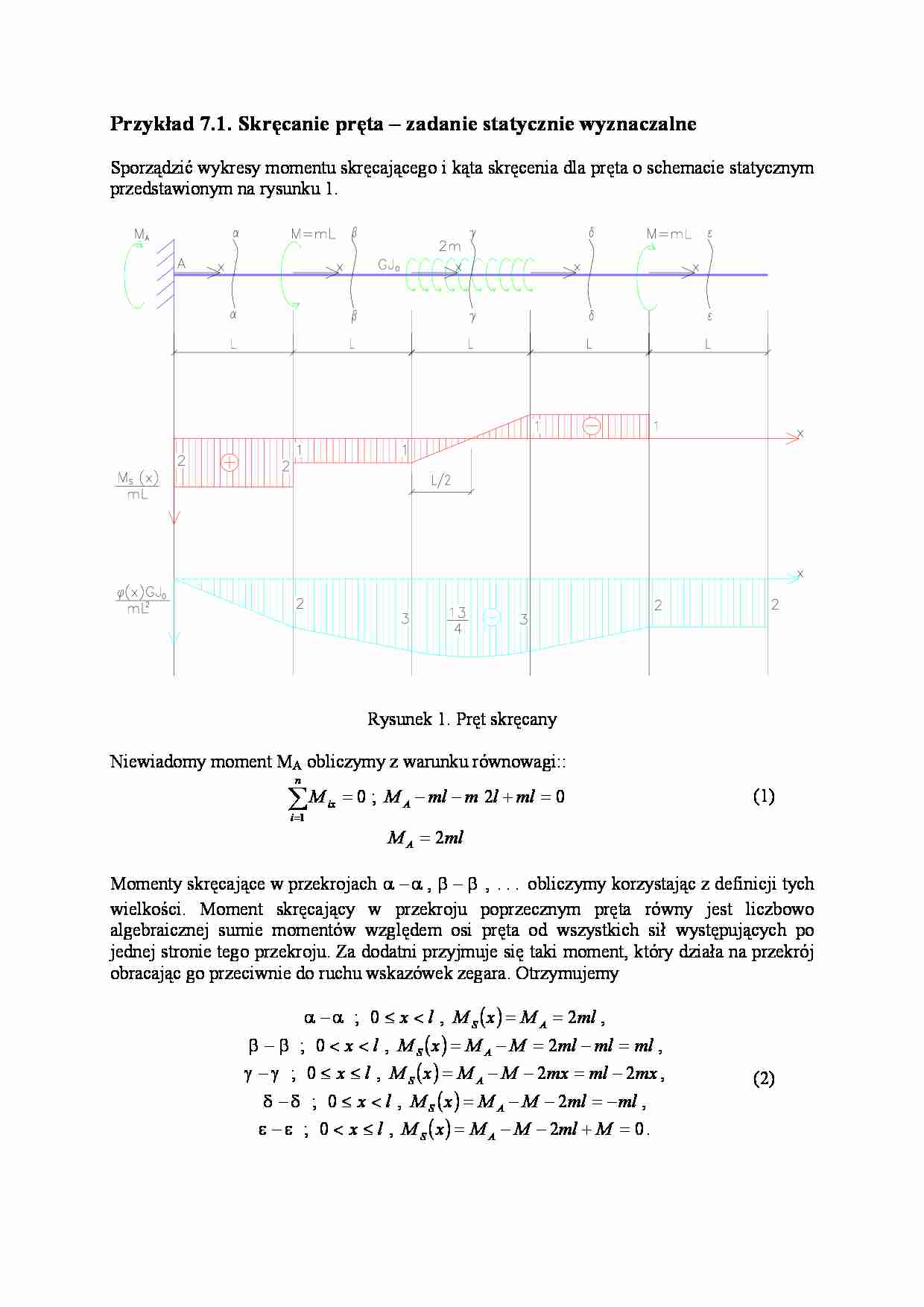

Przykład 7.1. Skręcanie pręta – zadanie statycznie wyznaczalne
Sporządzić wykresy momentu skręcającego i kąta skręcenia dla pręta o schemacie statycznym
przedstawionym na rysunku 1.
Rysunek 1. Pręt skręcany
Niewiadomy moment MA obliczymy z warunku równowagi::
n
∑M
ix
= 0 ; M A − ml − m 2l + ml = 0
(1)
i =1
M A = 2ml
Momenty skręcające w przekrojach α − α , β − β , . . . obliczymy korzystając z definicji tych
wielkości. Moment skręcający w przekroju poprzecznym pręta równy jest liczbowo
algebraicznej sumie momentów względem osi pręta od wszystkich sił występujących po
jednej stronie tego przekroju. Za dodatni przyjmuje się taki moment, który działa na przekrój
obracając go przeciwnie do ruchu wskazówek zegara. Otrzymujemy
α −α ; 0 ≤ x ... zobacz całą notatkę
