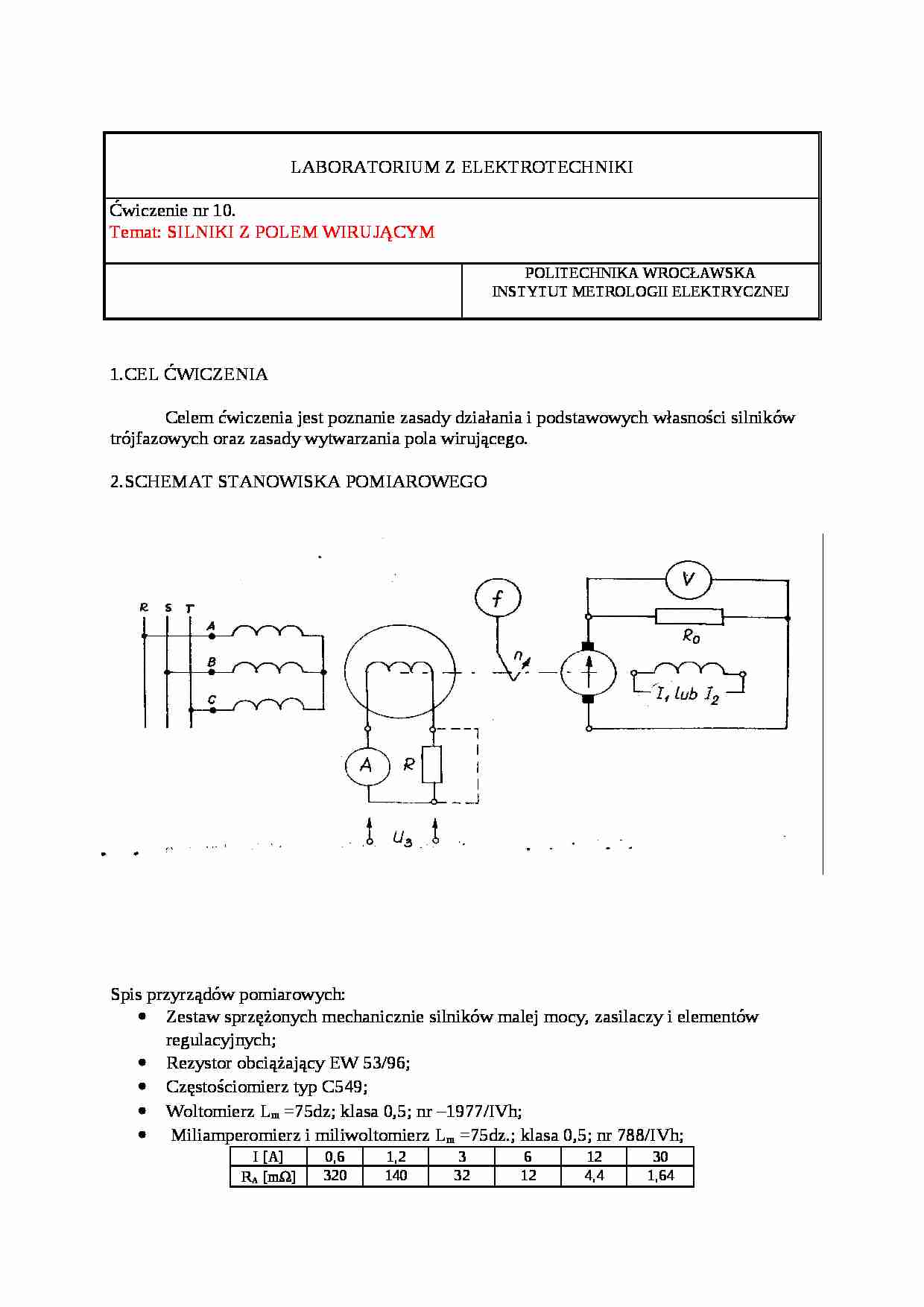

LABORATORIUM Z ELEKTROTECHNIKI
Ćwiczenie nr 10.
Temat: SILNIKI Z POLEM WIRUJĄCYM
POLITECHNIKA WROCŁAWSKA
INSTYTUT METROLOGII ELEKTRYCZNEJ
1.CEL ĆWICZENIA
Celem ćwiczenia jest poznanie zasady działania i podstawowych własności silników trójfazowych oraz zasady wytwarzania pola wirującego.
2.SCHEMAT STANOWISKA POMIAROWEGO
Spis przyrządów pomiarowych:
Zestaw sprzężonych mechanicznie silników malej mocy, zasilaczy i elementów regulacyjnych;
Rezystor obciążający EW 53/96;
Częstościomierz typ C549;
Woltomierz Lm =75dz; klasa 0,5; nr -1977/IVh;
Miliamperomierz i miliwoltomierz Lm =75dz.; klasa 0,5; nr 788/IVh;
I [A]
0,6
1,2
3
6
12
30
RA [mΩ]
320
140
32
12
4,4
1,64
amperomierz prądu zmiennego Lm =60 dz.; klasa 0,5; nr N4715
3.CZĘŚĆ POMMMIAROWA
a) Rezystancja wewnętrzna wirnika została podana przez prowadzącego ćwiczenie i wynosi
Rw = 4 Ω
b) Pomiar prądu IW wirnika, jego częstotliwości obrotów f przy zwartym obwodzie wirnika jedynie przy pomocy amperomierza
Lp.
R
Rz=RW+RA+R
ZAKRES
IW ΔIW f
n
M
Ω
Ω
A
A
A
Hz
obr/min
Nm
1
0
4,332
3
2,1
0,25
176
1790
0,1655
2
5
9,42
1,2
0,37
0,01
272
2750
0,0450
3
10
14,42
0,6
0,36
0,005
256
2600
0,0380
4
15
19,62
0,6
0,36
0,005
242
2470
0,0409
5
20
24,62
0,6
0,35
0,005
228
2340
0,0388
Wartość błędu pomiarowego prądu obliczono ze wzoru:
(…)
…
2340
0,0388
Wartość błędu pomiarowego prądu obliczono ze wzoru:
W silniku trójfazowym przy częstotliwości 50 Hz i pojedynczych uzwojeniach trójfazowych wektor indukcji wykonuje no = 50⋅60 = 3000 [obr/min].
Błąd pomiaru obrotów wynosi: Δn =± 10 [obr/min].
Wykres obrotów wirnika funkcji oporu włączanego w obwód
…
