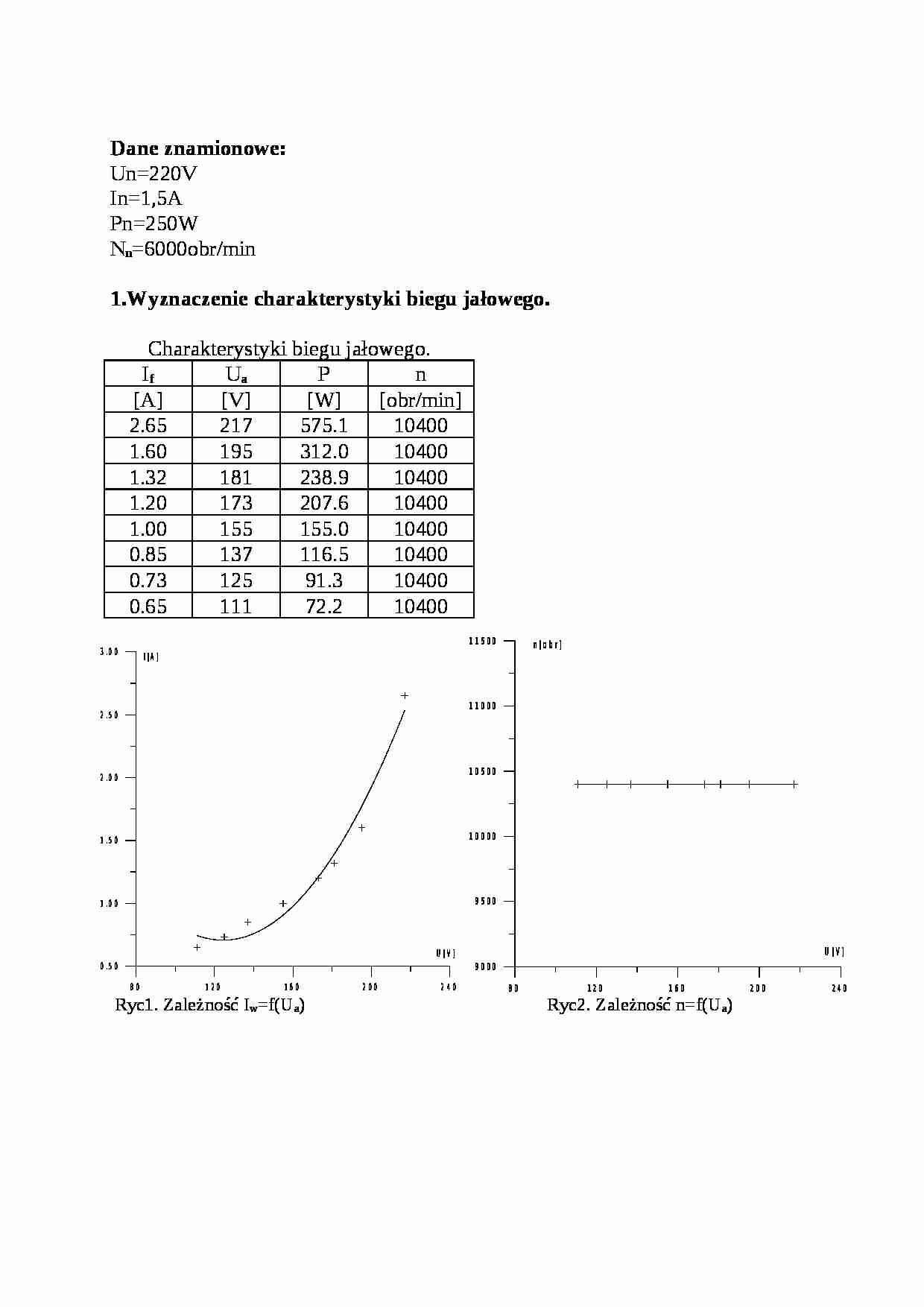

Dane znamionowe:
Un=220V
In=1,5A
Pn=250W
Nn=6000obr/min
1.Wyznaczenie charakterystyki biegu jałowego.
Charakterystyki biegu jałowego.
If Ua P
n
[A]
[V]
[W]
[obr/min]
2.65
217
575.1
10400
1.60
195
312.0
10400
1.32
181
238.9
10400
1.20
173
207.6
10400
1.00
155
155.0
10400
0.85
137
116.5
10400
0.73
125
91.3
10400
0.65
111
72.2
10400
Ryc1. Zależność Iw=f(Ua) Ryc2. Zależność n=f(Ua)
Ryc3. Zależność Po=f(Ua)
2.Wyznaczenie charakterystyki roboczej.
Charakterystyka robocza
α
n
I
M
P1
P2
η
[O]
[obr/min]
[A]
[Nm]
[W]
[W]
U=110V
5
6700
0.6
0.04
66.0
28.1
0.43
9
6050
0.7
0.06
72.6
38.0
0.52
12
5620
0.7
0.08
79.2
44.1
0.56
22
4570
0.9
0.12
101.2
57.4
0.57
34
3770
1.2
0.20
127.6
78.9
0.62
48
3230
1.4
0.25
154.0
84.5
0.55
59
2990
1.5
0.30
165.0
93.9
0.57
67
2900
1.6
0.35
176.0
106.2


(…)

… Mz=f(Ua)
Ryc 16.Zależość Pz=f(Ua)
Wnioski:
Na laboratorium zapoznaliśmy się z budową i działaniem silnika komutatorowego małej mocy. Wskutek przepływu prądu w przewodach twornika w stałym polu magnetycznym wytworzonym przez uzwojenie wzbudzenia powstaje para sił F działająca na te przewody wytwarzając moment obrotowy. Najpierw wykonaliśmy pomiary biegu jałowego dla prędkości większej od znamionowej…
... zobacz całą notatkę
