Miros_aw Urba_ski. Notatka składa się z 9 stron.

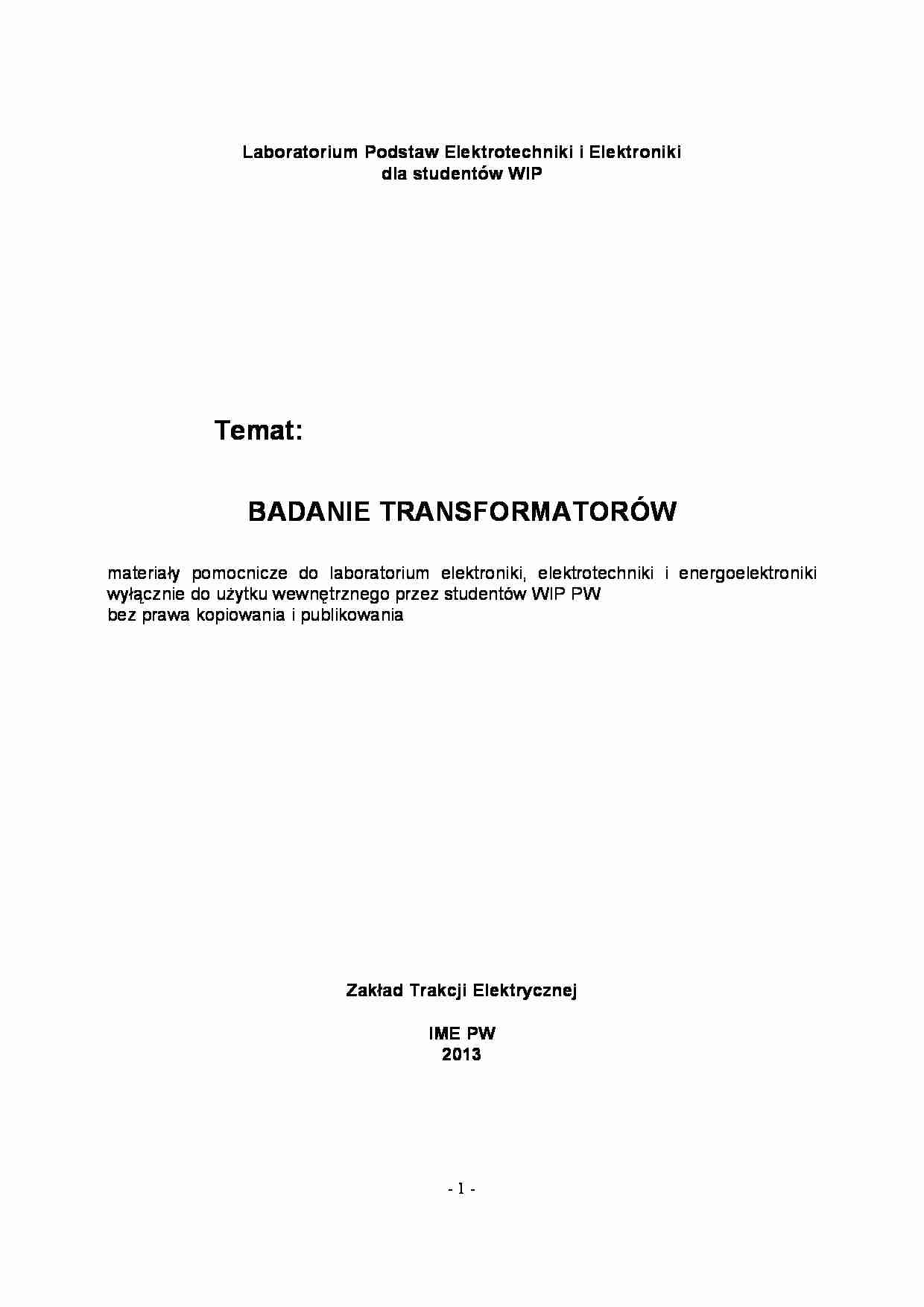

- 1 -  Laboratorium Podstaw Elektrotechniki i Elektroniki  dla studentów WIP                        Temat:    BADANIE TRANSFORMATORÓW    materiały pomocnicze do laboratorium elektroniki, elektrotechniki i energoelektroniki  wyłącznie do użytku wewnętrznego przez studentów WIP PW  bez prawa kopiowania i publikowania                                    Zakład Trakcji Elektrycznej    IME PW  20 13   - 2 -  1. Ogólne wiadomości o transformatorze    Transformator jest statyczną maszyną elektryczną (1 lub 3-fazową) służącą do przetwarzania energii prądu  przemiennego o napięciu pierwotnym U1, dostarczonego do uzwojenia pierwotnego na energię prądu  przemiennego o napięciu wtórnym U2  wytworzoną w uzwojeniu wtórnym. Gdy  U1U2 - transformator  nazywa się obniżającym napięcie (gdy U1

(…)

… - liczba zwojów w uzwojeniu wtórnym
Φm - maksymalna wartość strumienia głównego [Wb]
Przekładnia transformatora:
ϑ=
E1 z1 U 10
= =
E2 z2 U 20
gdzie:
U10, U20 – napięcia uzwojenia pierwotnego i wtórnego w stanie jałowym.
W stanie jałowym transformator pobiera moc czynną P równą stratom w żelazie. Straty te wywołuje
histereza magnetyczna i prądy wirowe w rdzeniu transformatora.
P0 = U 10 ⋅ I10 ⋅ cos ϕ 0…
… nagrzewaniem się uzwojeń
płynącymi przez nie prądami, Moc czynna pobierana przez transformator w tym stanie jest praktycznie
równa stratom w miedzi.
Na rysunku 1.4 są podane charakterystyki zwarcia ustalonego, tzn. przebiegi mocy zwarcia Pz pradu przy
zwarciu I i współczynnika mocy przy zwarciu cosφ w funkcji napięcia. W stanie zwarcia impedancja
zwarciowa transformatora:
Z z = Rz2 + X z2
gdzie: Rz…
… charakterystyk biegu jałowego oraz przekładni transformatora jednofazowego.
ATr
A1
*
*
Tr
W
0-220V
V1
U10
U20
Rys.2.l
Al - amperomierz EM o zakresie O ÷ 0.1 - 1A~
VI - woltomierz EM o zakresie O ÷ 150 - 300V~
V2 - woltomierz EM o zakresie 0÷75 - 150V~
W - watomierz EM o zakresie 100 ÷ 200V ; l - 2V~
Należy zestawić układ pomiarowy wg rys.2.l.
Pomiarów dokonujemy poprzez zmianę napięcia V1 w zakresie…
