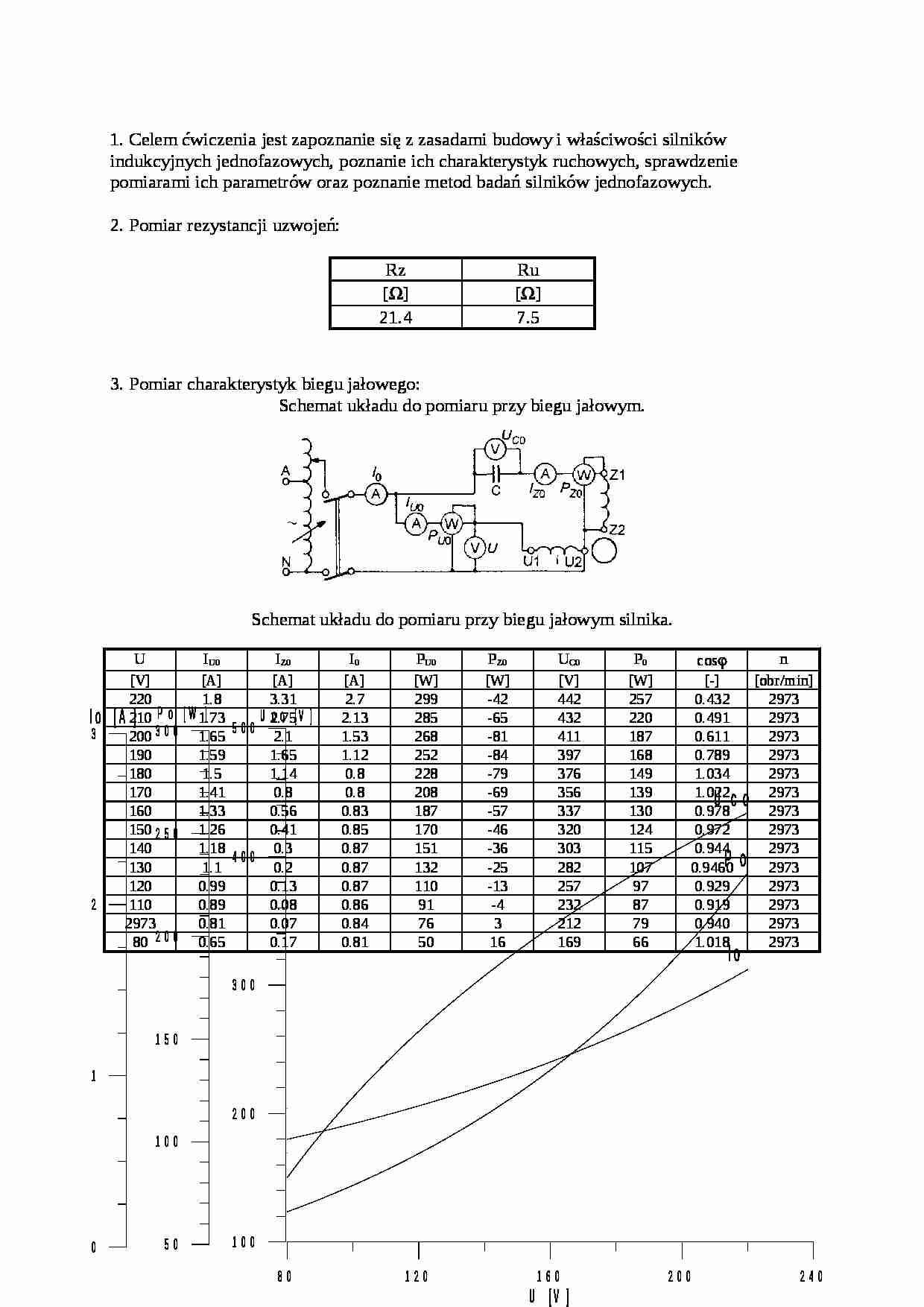

1. Celem ćwiczenia jest zapoznanie się z zasadami budowy i właściwości silników indukcyjnych jednofazowych, poznanie ich charakterystyk ruchowych, sprawdzenie pomiarami ich parametrów oraz poznanie metod badań silników jednofazowych.
2. Pomiar rezystancji uzwojeń:
Rz
Ru
[Ω]
[Ω]
21.4
7.5
3. Pomiar charakterystyk biegu jałowego:
Schemat układu do pomiaru przy biegu jałowym.
Schemat układu do pomiaru przy biegu jałowym silnika.
U
IU0 IZ0 I0 PU0 PZ0 UC0 P0 cosϕ
n
[V]
[A]
[A]
[A]
[W]
[W]
[V]
[W]
[-]
[obr/min]
220
1.8
3.31
2.7
299
-42
442
257
0.432
2973
210
1.73
2.75
2.13
285
-65
432
220
0.491
2973
200
1.65
2.1
1.53
268
-81
411
187
0.611
2973
190
1.59
1.65
1.12
252
-84
397
168
0.789
2973
180
1.5
1.14
0.8
228
-79
376
149
1.034
2973
170
1.41
0.8
0.8
208
-69
356
139
1.022
2973
160
1.33
0.56
0.83
187
-57
337
130
0.978
2973
150
1.26
0.41
0.85
170
-46
320
124
0.972
2973
140
1.18
0.3
0.87
151
-36
303
115
0.944
2973
130
1.1
0.2
0.87
132
-25
282
107
0.9460
2973
(…)
….
U
C
Ml
[V]
[μF]
[Nm]
150
10.25
13
150
12
15
150
13.75
17
Tabela pomiarowa
Charakterystyka momentu rozruchowego w funkcji pojemności.
7.WNIOSKI:
W przeprowadzonym ćwiczeniu wyznaczyliśmy charakterystyki biegu jałowego, stanu zwarcia oraz charakterystyki stanu obciążenia dla silnika jednofazowego indukcyjnego. Dla biegu jałowego widać, że dla dosyć dużej różnicy od napięcia znamionowego silnik trzymał…
… z napięciem.
W pomiarze charakterystyki obciążenia silnika jednofazowego badaliśmy wpływ momentu obciążenia na prędkość obrotową przy stałym napięciu zasilania. Tutaj wynik był również zgodny z naszymi oczekiwaniami tzn. jeżeli wartość momentu obciążenia rosła to prędkość obrotowa malała. Malała również sprawność oraz współczynnik cosϕ (ηmin=11% , cosϕmin=0.507).
…
